Отстранете всички парцали, стари части, мръсен почистващ препарат, измийте ръцете си и подредете чисти инструменти върху чиста работна маса.
Ще ви трябват много чисти парцали без власинки, кутия чисто моторно масло и комплект гарнитури за двигателя. Гарнитурите се продават като комплект. Необходимо е също да имате динамометричен ключ.
От този момент нататък гайките и болтовете трябва да се затегнат до необходимия въртящ момент. Използвайте гаечни ключове с отворен край или пръстеновидни гаечни ключове за предварително затягане на болтове и гайки, но използвайте динамометричен ключ за окончателно затягане. Опитахме се да опишем произведението, като го разделихме на отделни части, без да бъдем догматични. Същото важи и за монтажа. Препоръчваме ви да работите без прекъсвания. Поставете коляновия вал на място, монтирайте всички основни лагери и планирайте следващите стъпки. Така че, ако не сте сигурни в нещо, помислете отново за работата.

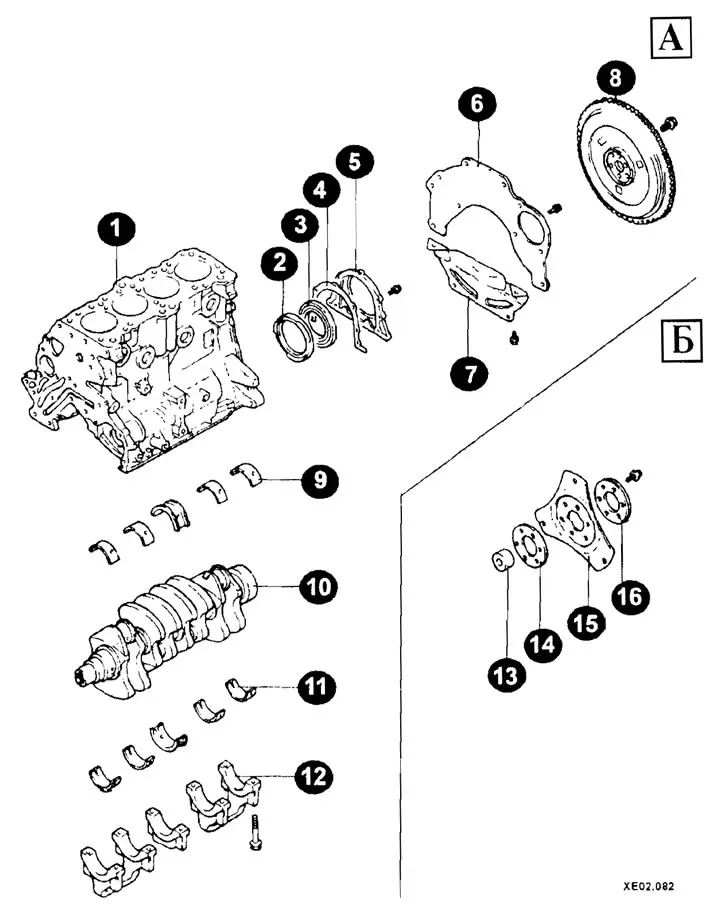

Елементи за монтаж на цилиндров блок (1.6L и 1.8L двигатели)
1 - цилиндров блок;
2 - сепаратор на маслено уплътнение;
3 - маслено уплътнение;
4 - уплътнение;
5 - заден капак на двигателя;
6 - горна плоча;
7 - долна плоча;
8 - маховик;
9, 11 - вложки (основни лагери);
10 - колянов вал;
12 - капачка на основния лагер;
13 - втулка;
14, 16 - преходна шайба;
15 - задвижващ диск на автоматична трансмисия;
А - ръчна скоростна кутия;
Б - автоматична трансмисия.

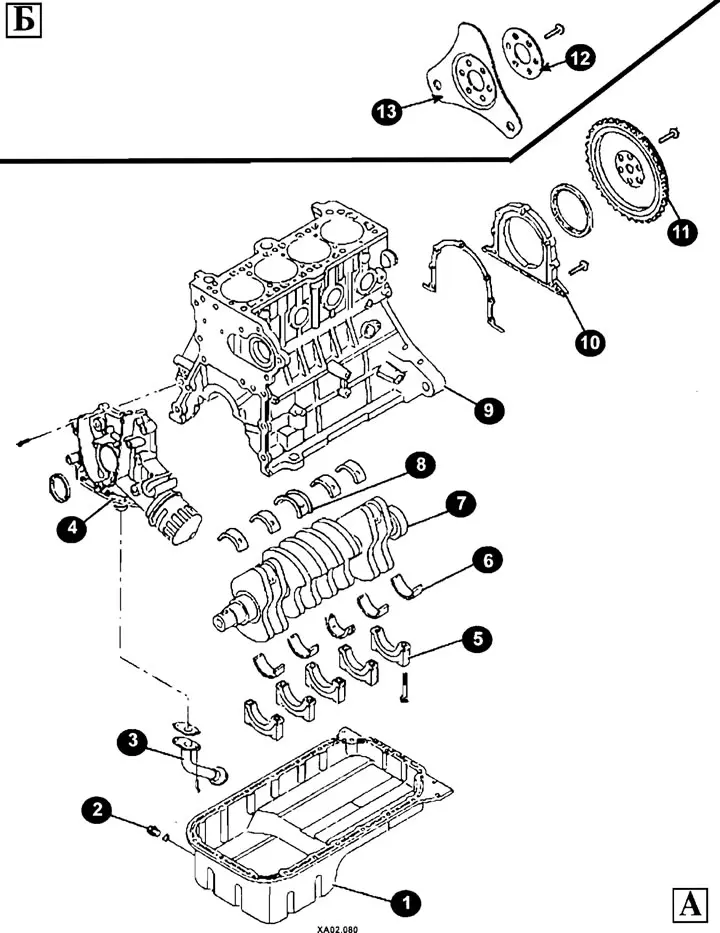

Елементи за монтаж на цилиндров блок (2.0-литрови двигатели)
1 - картер за масло;
2 - пробка за източване;
3 - маслоприемник;
4 - маслена помпа;
3 - капачки на основни лагери;
6 - вложки (основни лагери);
7 - колянов вал;
8 - средни аксиални полупръстени на основния лагер;
9 - цилиндров блок;
10 - заден капак на двигателя;
11 - маховик (модели с ръчна скоростна кутия);
12 - преходна шайба;
13 - водещ диск;
А - ръчна скоростна кутия;
Б - автоматична трансмисия.
Забележка: Коляновият вал и цилиндровият блок обикновено имат маркировки, указващи групата от части, монтирани в двигателя по размер.

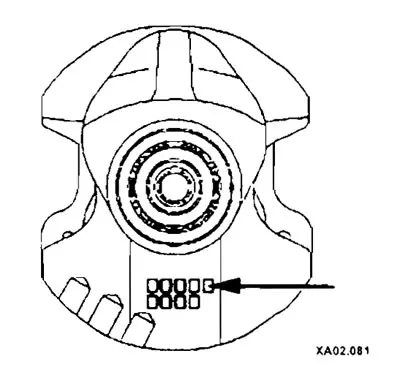

Следи от коляновия вал (1.6L и 1.8L двигатели)

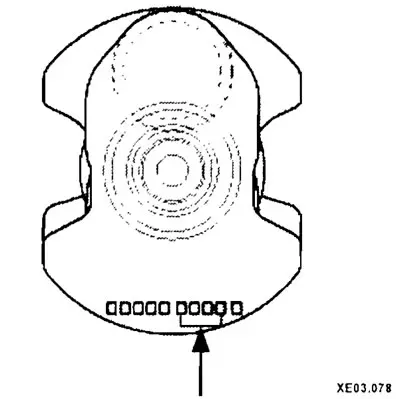

Следи от коляновия вал (2.0-литрови двигатели)

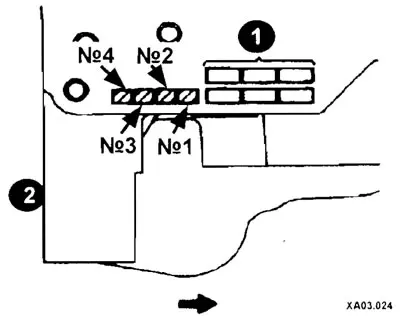

Маркировки по блока на цилиндрите (1.6L и 1.8L двигатели)
1 - маркировки на цилиндъра;
2 - маркировки на блока на цилиндрите.

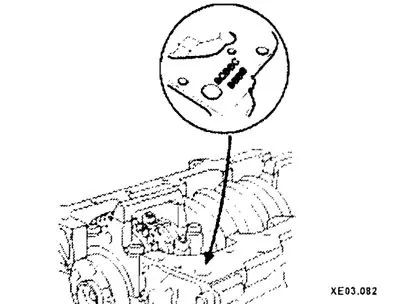

Маркировки по блока на цилиндрите (2.0-литрови двигатели)

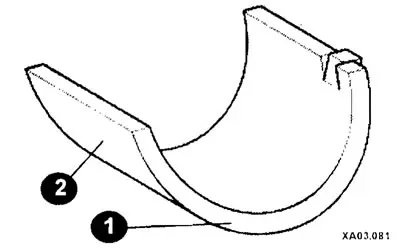

Вмъкване на маркировки
1 - цветна маркировка
2 - маркировка на размерната група
