Оттегляне
1. Разхлабете болта на шайбата на водната помпа.

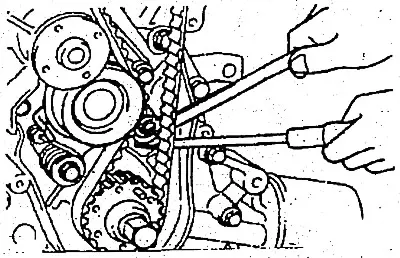

2. Разхлабете монтажната скоба на алтернатора.
3. Отстранете шайбата и ремъка на водната помпа.
4. Свалете шайбата на коляновия вал.
5. Отстранете капака на зъбния ремък.
6. Преместете обтяжната ролка на зъбния ремък към водната помпа и я закрепете временно.
7. Отстранете зъбния ремък от зъбното колело на разпределителния вал.
8. Отстранете зъбното колело на разпределителния вал.
9. Свалете зъбния ремък.
Забележка. Ако зъбният ремък вече е работил, начертайте стрелка, показваща посоката на неговото движение, така че след монтажа да се движи в същата посока.
10. Отстранете монтажните болтове на зъбното колело на коляновия вал, отстранете фланеца и зъбното колело.
11. Отстранете обтегача на зъбния ремък.
Преглед
1. Проверете зъбните колела на разпределителния и коляновия вал и обтегача за износване, пукнатини и повреди. Сменете, ако е необходимо.
2. Проверете лекотата и плавността на въртене на обтегача, както и луфт и шум при работа. Сменете, ако е необходимо.
3. Проверете наличието на масло и прах върху колана, дефекти, ако е необходимо, сменете колана. Леките отлагания могат да се изтрият със суха кърпа или хартия. Не използвайте разтворител за почистване на колана.
4. При основен ремонт на двигателя или регулиране на напрежението на ремъка проверете по-внимателно състоянието му. Ако има дефекти, коланът трябва да се смени с нов.
Инсталация

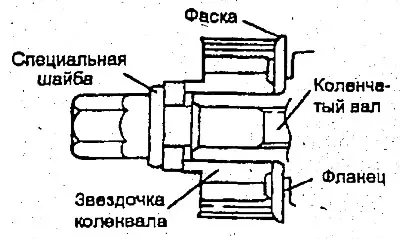

1. Монтирайте фланеца и зъбното колело на коляновия вал, както е показано. Обърнете специално внимание на условията на тяхното закрепване.
Момент на затягане: Болт на ролката на коляновия вал - 140-150 Nm.
2. Монтирайте зъбното колело на разпределителния вал и затегнете болта до необходимия въртящ момент.
Момент на затягане: Болт на зъбното колело на разпределителния вал - 80-100 Nm

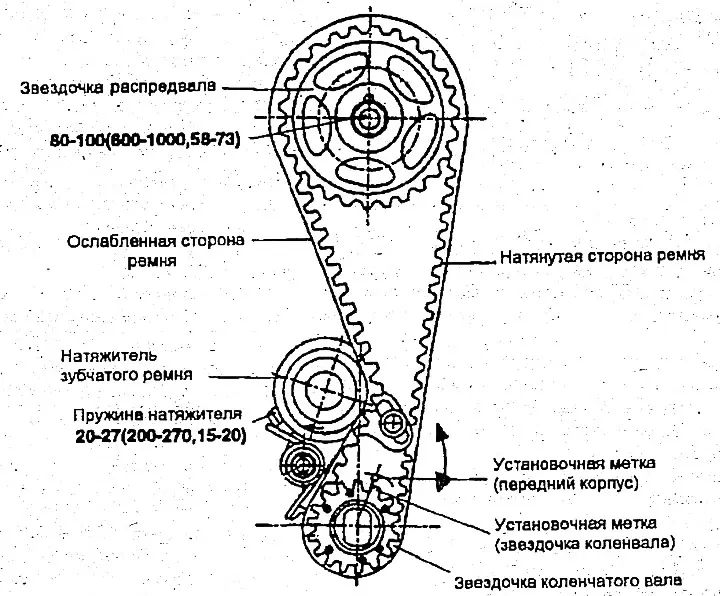

3. Подравнете маркировките на зъбното колело на коляновия вал и зъбното колело на разпределителния вал. Буталото на цилиндър #1 трябва да е в горната мъртва точка на такта на компресия.
4. Монтирайте обтегача на зъбния ремък; На първо място, обтегачът, пружината и шайбата са прикрепени. Затегнете временно болтовете. След това временно затегнете болтовете и шайбата от страната на удължения отвор на обтегача.

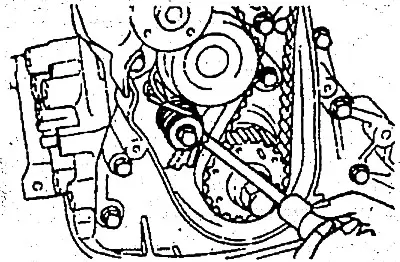

Поставете долния край на пружината срещу предния капак, както е показано на илюстрацията.
5. Прикрепете обтегача към водната помпа.
6. Монтирайте ангренажния ремък върху зъбното колело на коляновия вал.
7. Монтирайте зъбния ремък върху зъбното колело на разпределителния вал. Когато монтирате ангренажния ремък върху зъбното колело на разпределителния вал, уверете се, че опънатата страна е стегната. След това завъртете зъбното колело на разпределителния вал в обратна посока, като страната на опън е затегната. Всички знаци за подравняване трябва да са на една линия.

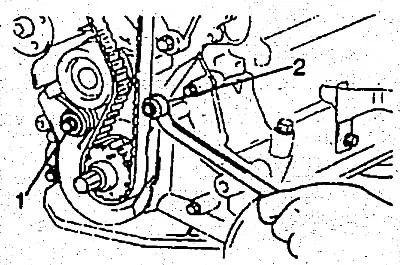

8. Разхлабете болтове 1 и 2 на закрепване точно в посочения ред. Това ще доближи обтегача на пружината до ангренажния ремък. Проверете колана, за да се уверите, че не е загубил позицията си.
9. Затегнете болтовете 2 и 1 на закрепването на обтегача в посочения ред. Ако първо се затегне болт 1, обтегачът може да се движи заедно с болта, което може да доведе до пренатягане на колана.
10. Завъртете коляновия вал веднъж по посока на часовниковата стрелка и поставете маркировката 'на зъбното колело на коляновия вал в горната мъртва точка.
Внимание. Не въртете коляновия вал в посока, обратна на часовниковата стрелка.
11. Разхлабете болтовете 1 и 2 на монтирането на обтегача в показания ред.
12. Затегнете отново болтовете 2 и 1 на закрепването на обтегача в указания ред необходимия момент на вдишване.
Момент на затягане: Монтажен болт на обтегача - 20-27 Nm (200-270 кг/см)
13. Проверете отново напрежението на ремъка. След това натиснете обтегача и колана от страната на обтегача в хоризонтална посока със средна сила (приблизително 49 N), приблизително до върховете на зъбите на колана.
Краят на зъба на ремъка трябва да е половината от радиуса на главата на болта на обтегача от центъра на главата на болта (вижте операцията по-горе в тази глава "Регулиране на напрежението на колана").

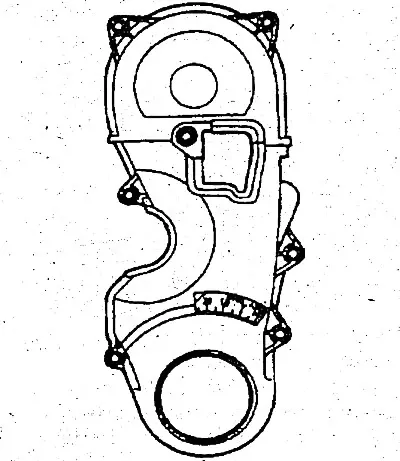

14. Поставете капака на зъбния ремък.
Момент на затягане на болтовете на капака - 10-12 Nm
15. Монтирайте шайбата на коляновия вал. Уверете се, че щифтът на зъбното колело на коляновия вал е вдлъбнат в отвора на шайбата.
Момент на затягане на болта на ролката - 140-150 Nm
16. Поставете ремъка на вентилатора и регулирайте напрежението на ремъка.
17. Монтирайте шайбата на водната помпа.
18. Поставете клиновия ремък и регулирайте неговото напрежение.
