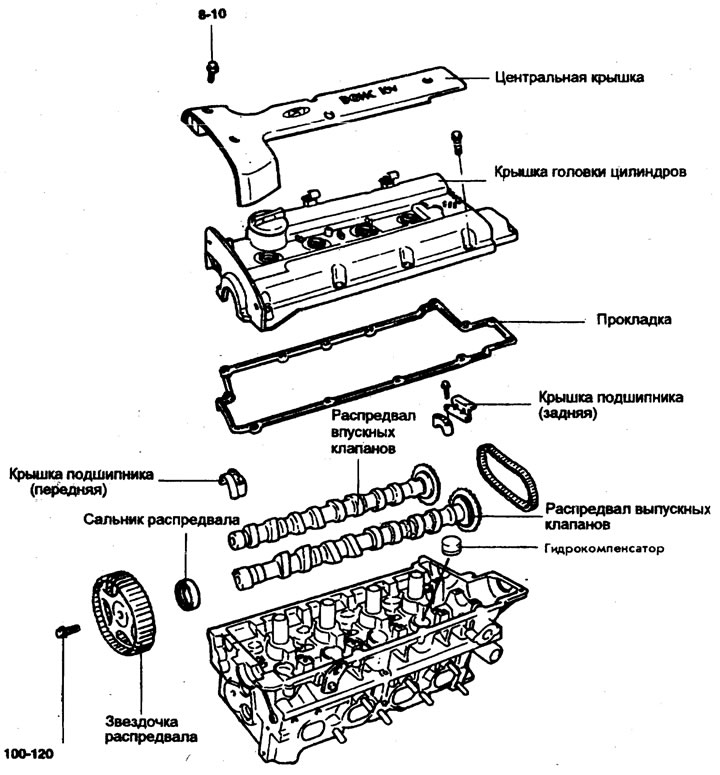

Въртящ момент на затягане: Nm
Премахване
1. Разкачете смукателния маркуч и маркуча за положителна вентилация на картера.
2. Свалете ролката на водната помпа и ролката на коляновия вал.
3. Свалете капака на ангренажния ремък.
4. Разхлабете ролката на обтегача на ангренажния ремък и временно я закрепете.
5. Свалете ангренажния ремък от зъбното колело на разпределителния вал.
6. Разхлабете болтовете на централния капак и след това го свалете.
7. Свалете модула на запалителната бобина.
8. Разхлабете болтовете на капака на цилиндровата глава и след това свалете капака на цилиндровата глава.
9. Свалете зъбното колело на разпределителния вал.
10. Свалете капачките на лагерите на разпределителния вал и веригата на ангренажния ремък.
11. Свалете разпределителния вал.
Изпит
Разпределителни валове
1. Проверете износването на шийките на разпределителния вал. Ако шийките са силно износени, сменете разпределителния вал.
2. Проверете гърбичния лост за повреди. Ако издатините са повредени или силно износени, сменете разпределителния вал.
Височина на гърбицата
Изпускателен клапан
Стандартен - 44,449 мм Лимит - 43,949 мм
Изпускателен клапан
Стандартен - 45.049 мм Лимит - 44,549 мм
3. Проверете повърхността на гърбицата за износване и повреди. Сменете, ако е необходимо.
4. Проверете всеки лагер за повреди. Ако лагерната повърхност е прекомерно износена, сменете блока на главата на цилиндъра или капака на лагера на разпределителния вал, ако е необходимо.
Аксиален хлабина на разпределителния вал - 0,1-0,2 мм
Печат (преди разпределителния вал)
1. Проверете краищата на уплътнението за износване. Ако резбите са износени, сменете уплътнението.
2. Проверете контактната повърхност на разпределителния вал с краищата на масленото уплътнение. Сменете разпределителния вал, ако е износен.

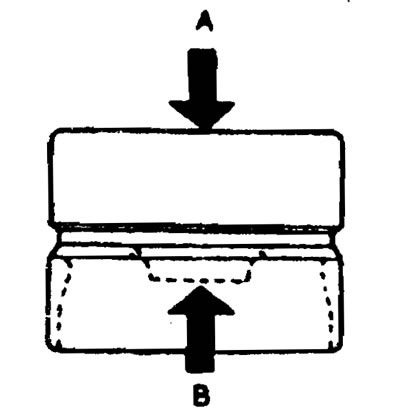

Хидравличен компенсатор на хлабината HLA
С хидравличния регулатор на хлабината, напълнен с моторно масло, го задръжте от страната А и го натиснете с ръце от страната Б. Ако В се измести, сменете HLA.

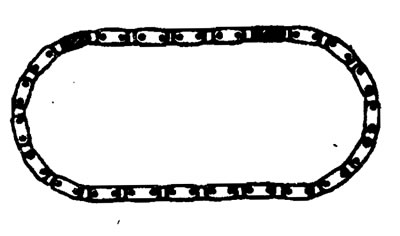

Верига
Проверете втулките и пластините на веригата за износване. Сменете веригата, ако е силно износена.
Инсталация
1. Монтирайте хидравличния регулатор на хлабината (HLA).
2. Привеждане стартова етикет на веригата разпределителен вал с етикет на звездата разпределителен вал на всмукателните клапани, а друг етикет верига с етикет на звездата разпределителен вал за изпускателните клапани.
3. Монтирайте разпределителния вал, след като сте смажили шийките му с моторно масло.

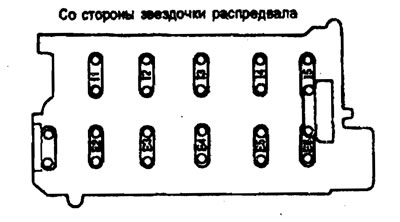

4. Монтирайте капачките на лагерите. Следвайте маркировките на капаците, за да идентифицирате всмукателните и изпускателните разпределителни валове.
- I: Всмукателен разпределителен вал.
- E: Разпределителен вал на изпускателната система.
5. Затегнете равномерно капачките на лагерите на 2-3 стъпки до необходимия въртящ момент.
Въртящ момент на затягане
- Болт на капака на лагера - 14-15 Nm

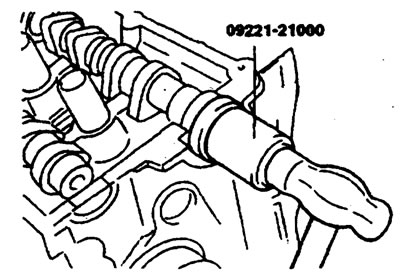

6. С помощта на специален инструмент, устройство за монтиране на уплътнение на разпределителния вал (09221-21000), натиснете семеринга на разпределителния вал. Уверете се, че моторното масло е нанесено върху външната повърхност на уплътнението.
Поставете уплътнението на предния край на разпределителния вал и го монтирайте, като движите монтажника на уплътнението с чук, докато уплътнението се намести напълно.
7. Монтирайте зъбното колело на разпределителния вал и затегнете болтовете до посочения въртящ момент.
Въртящ момент на затягане
- Болт на зъбното колело на разпределителния вал - 100-120 Nm
8. Подравнете маркировките за синхронизация на зъбните колела на коляновия и разпределителния вал. Буталото на цилиндър № 1 трябва да е в горната мъртва точка на хода на компресия.
9. Монтирайте капака на цилиндровата глава.
Въртящ момент на затягане
- Болтове на капака на цилиндровата глава - 8-10 Nm
10. Монтирайте кабелите на свещта, централния капак на бобината на запалването.
11. Монтирайте ангренажния ремък и затегнете обтегателната ролка на ангренажния ремък.
12. Монтирайте капака на ангренажния ремък.
13. Монтирайте ролката на водната помпа и ролката на коляновия вал.
