Съдържание: Демонтаж ⇓ Инсталация ⇓

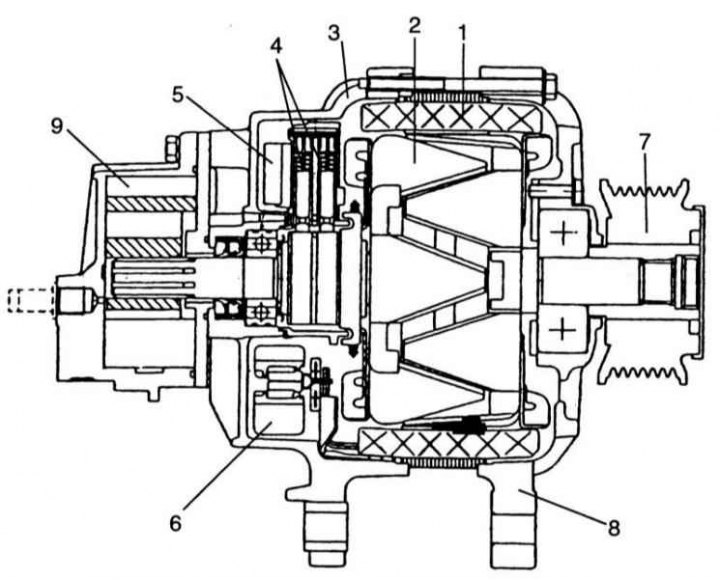

1 – статор 2 – ротор 3 – заден капак 4 – четка 5 – електронен регулатор на напрежение 6 – токоизправител 7 – ролка 8 – преден капак 9 – вакуумна помпа
Демонтаж
1. Свалете капака от ролката.

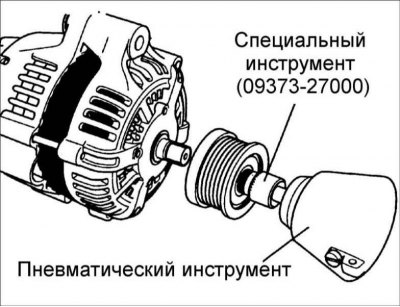

2. Свалете ролката с помощта на специален инструмент.
3. Отстранете трите болта и вакуумната помпа.

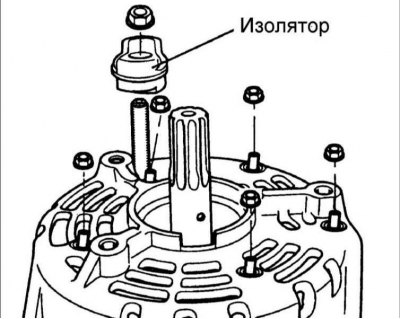

4. Развийте гайките, закрепващи клема "B" към задния капак, отстранете изолатора и развийте петте болта, закрепващи задния капак.

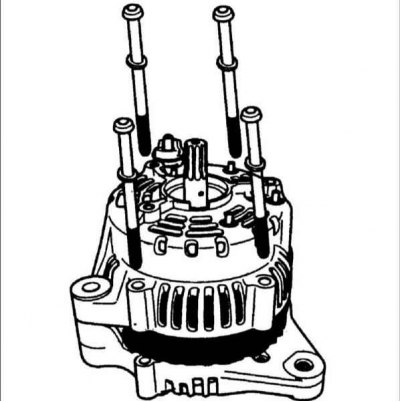

5. Развийте четирите затягащи болта и свалете задния капак.

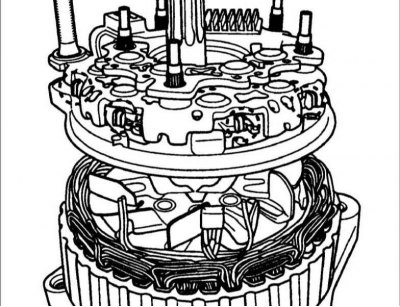

6. Ако е необходимо да свалите регулатора на напрежението, разпоете четирите статорни проводника от токоизправителните диоди.

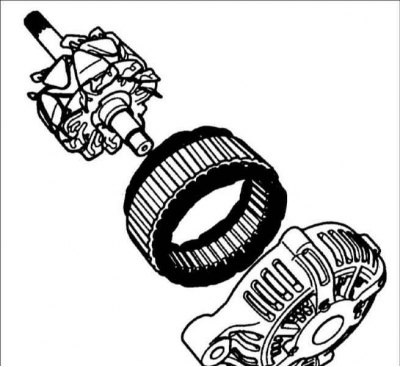

7. Разделете ротора, статора и предния капак.

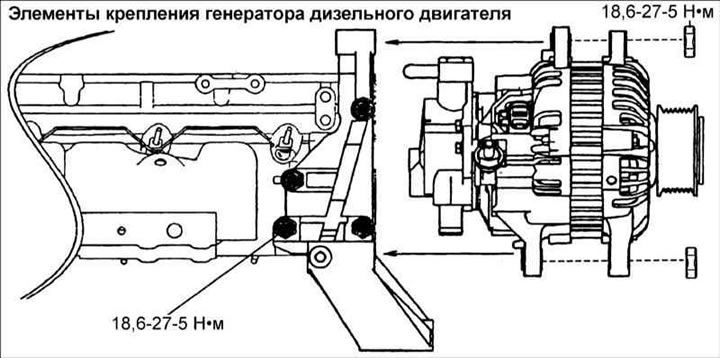

Инсталация
Внимание: Свържете масления маркуч към генератора преди монтажа.
Внимание: След монтажа на генератора, свържете масления маркуч към тръбата отстрани на картера.
Внимание: Затегнете скобата на маркуча към правата част на тръбата.
Внимание: След монтажа на маслената тръба, не я огъвайте и не я докосвайте до блока на цилиндъра.
