Проверка на състоянието и ремонт на биели (Hyundai Accent MC)

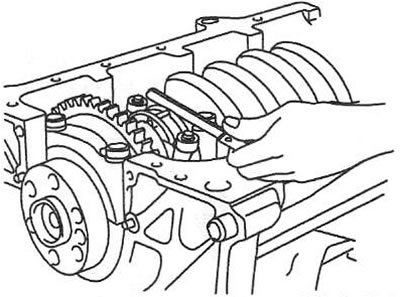

1. С помощта на набор от плоски измервателни уреди измерете аксиалния ход на свързващия прът, като го движите напред и назад. Номинална стойност: 0,1-0,25 мм. Гранична стойност: 0,4 мм.



2. Преди монтаж проверете дали номерата на цилиндрите на мотовилката и капачката съвпадат. Когато монтирате нова мотовилка, уверете се, че жлебовете за задържане на лагерните черупки са разположени от едната страна.

3. Проверете работните повърхности на свързващия прът. Ако се открие някаква механична повреда или горната глава е износена, сменете свързващия прът.

4. С помощта на специално устройство измерете степента на огъване и усукване на свързващия прът. Максимално допустима стойност: огъване - 0,05 mm на 100 mm дължина; усукване - 0,1 mm на 100 mm дължина. Ако резултатът от измерването не се различава значително от граничната стойност, изправете свързващия прът с помощта на преса. Ако има значително несъответствие между стойностите, биелата трябва да се смени.

Проверка на хлабината в биелния лагер

5. Проверете подравняването на маркировките върху свързващия прът и капака.

6. Развийте 2-те гайки, закрепващи капака на биелния лагер.

7. Свалете капачката на биелния лагер и долната обвивка.

8. Почистете биелния лагер и коляновия болт на коляновия вал.

9. Поставете парче пластмасов габарит върху коляновия болт на коляновия вал.

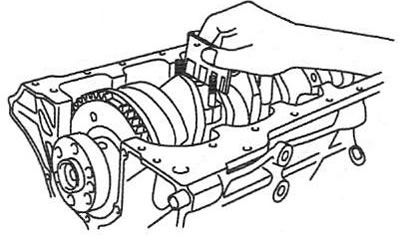

10. Монтирайте капачката на биелния лагер и затегнете закрепващите гайки до номиналния въртящ момент.

Забележка: Не въртете коляновия вал.

Тази статия е базирана на информация от уебсайт www.HyundaiBook.ru

11. Отстранете капака и долния корпус на лагера.

12. Като използвате еталонна скала, измерете ширината на сплескания участък на измервателния уред в най-широката му точка. Номинален просвет: 0,018-0,038 мм. Ако хлабината надвишава максимално допустимата стойност, сменете биелния лагер с нов със същата маркировка и проверете отново.

Внимание: механичната обработка на облицовките или капака е забранена.

13. Ако хлабината в новите лагери все още не отговаря на необходимата стойност, изберете по-голям или по-малък лагер (според маркировките) и повторете проверката.

Забележка: ако не се постигне необходимата хлабина чрез избор на лагери, сменете коляновия вал.

Маркировка на свързващия прът

Етикет	Вътрешен диаметър, мм
а	48,000-48,006
b	48,006-48,012
с	48,012-48,018

Маркиране на шийките на коляновия вал

Етикет	Диаметър на гърлото, мм
а	44,966-44,972
b	44,960-44,966
с	44,954-44,960

Маркировки на биелни лагери

Клас	Маркиране	Дебелина на втулката, мм
АА	Синьо	1,514-1,517
А	Черен	1,511-1,514
IN	-	1,508-1,511
СЪС	Зелено	1,505-1,508
D	Жълто	1,502-1,505

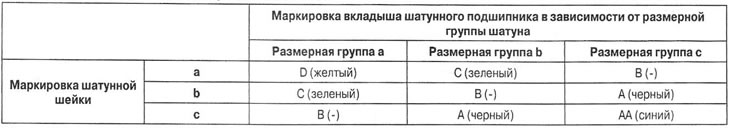

Таблица за избор на черупки на биелни лагери
