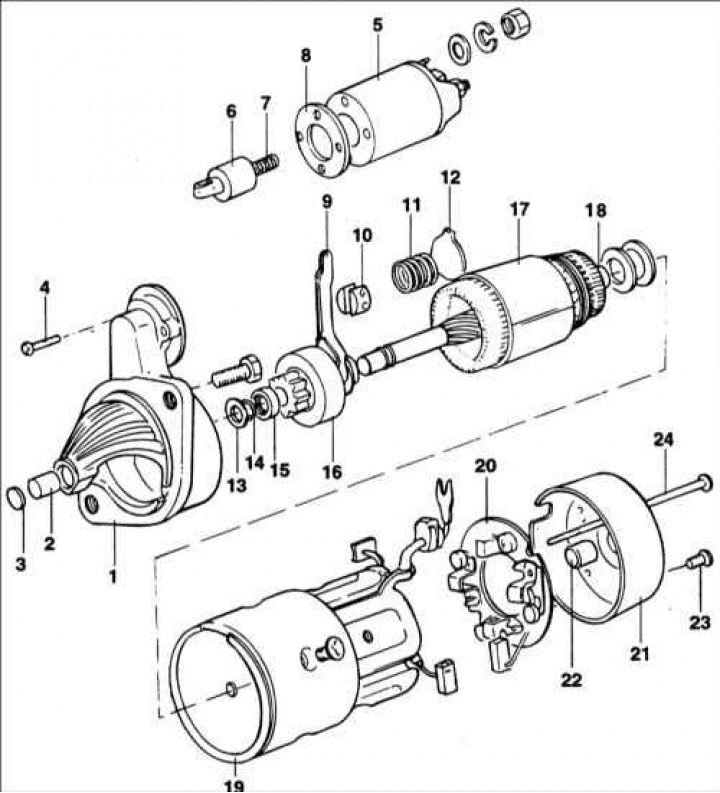

1 – преден капак; 2 – предна втулка; 3 – капак; 4 – болт; 5 – соленоид на тягово реле; 6 – бутало; 7 – пружина; 8 – уплътнение; 9 – лост; 10 – държачи; 11 – пружина; 12 – щепсел; 13 – шайба; 14 – упорен пръстен; 15 – запушалка; 16 – изпреварващ съединител; 17 – ротор; 18 – шайби; 19 – статор; 20 – четкодържач; 21 – заден капак; 22 – задна втулка; 23 – болт; 24 – винт.
Елементи за закрепване на стартера
1 – болт, 9,8–16 Nm; 2 – стартер; 3 – болт, 26–33 Nm.
Премахване и монтиране
1. Изключете кабела от отрицателната клема на акумулатора.
2. Изключете задвижващия кабел на скоростомера.
3. Изключете конектора и проводника от клемата от стартера.
4. Развийте болтовете и свалете стартера.
5. Монтажът се извършва в ред, обратен на демонтаж.
