Поставете главата на цилиндъра върху маса или в менгеме.
Ако не са били отстранени, развийте сензора за температура на охлаждащата течност и сензора за налягане на маслото.

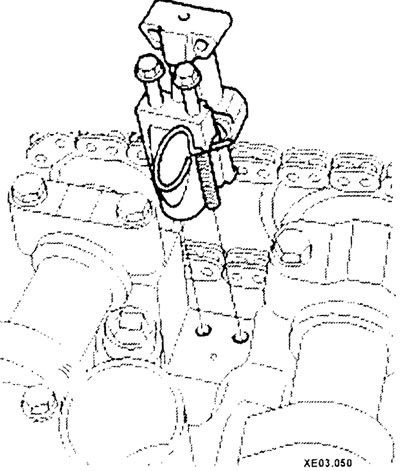

Свалете обтегача на веригата, като развиете двата болта.
След като развиете болтовете, свалете корпусите на лагерите на разпределителния вал.

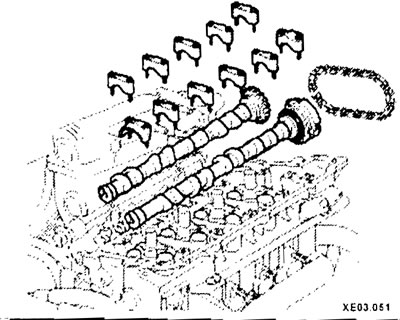

Извадете разпределителните валове от леглата на главата на цилиндрите. Отстранете веригата, свързваща разпределителните валове.
Свалете семерингите на разпределителния вал.

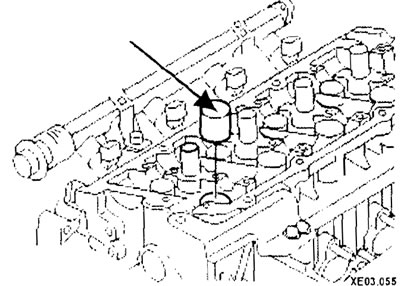

В зависимост от модела, извадете хидравличните повдигачи на клапаните или регулиращите шайби с повдигачи от отворите на главата на цилиндъра.
Преди да свалите клапаните, маркирайте ги и ги съхранявайте заедно със съответните части, за да могат да бъдат върнати в първоначалното им положение при повторен монтаж.

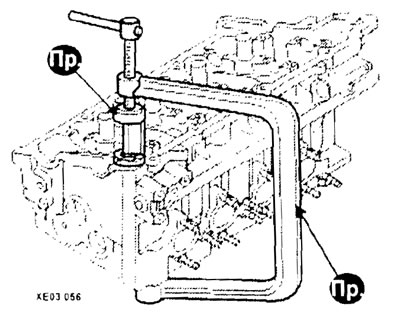

Стиснете пружините на първия клапан с инструмент и отстранете крекерите.

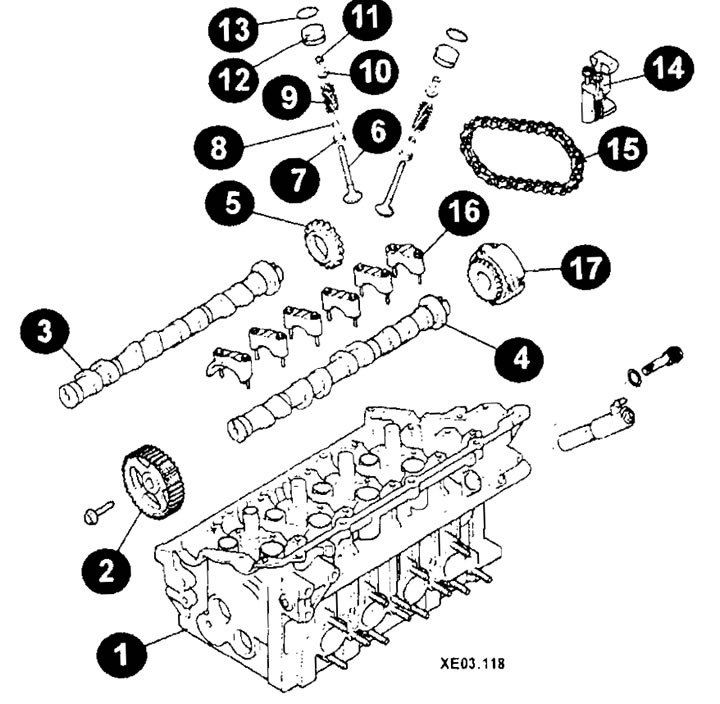

Компоненти на цилиндровата глава на 2.0-литров двигател
1 - цилиндрова глава;
2 - зъбно колело;
3 - всмукателен разпределителен вал;
4 - изпускателен разпределителен вал;
5 - звезда;
6 - входящ клапан;
7 - седалка на клапана;
8 - капачка на дефлектора за масло;
9 - пролет;
10 - горна клапанна плоча;
11 - крекери;
12 - тласкач;
13 - регулираща шайба;
14 - Автоматичен обтегач на веригата;
15 - верига;
16 - капак на разпределителния вал;
17 - сензор за положение на коляновия вал.
Внимателно освободете пружината, отстранете плочата и пружините.

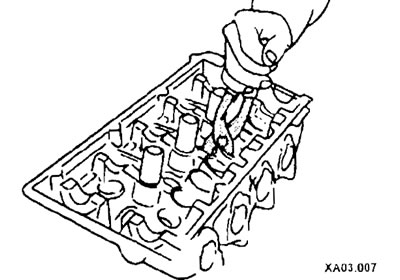

Отстранете уплътненията от клапана с помощта на инструмента (вижте предишния раздел) или с клещи.
Извадете клапана от главата. Ако вентилът се заклещи във водача (не преминава през него), натиснете го обратно в главата и изпилете жлеба на крекера и края на клапана с пила.
Отстранете пружинната седалка.
Повторете процедурата за останалите клапани. Не забравяйте да държите всички части на клапана заедно, за да можете да ги монтирате в оригиналното им положение по време на монтажа.
Забележка: За процедурата за бързо разглобяване на клапана вижте. в предишната глава.
