Съдържание: MAFS Проверка на формата на вълната ⇓ Характеристики на MAFS ⇓ Проверка на сензора за температура…⇓ Характеристики на IATS ⇓ Проверка на окабеляването ⇓

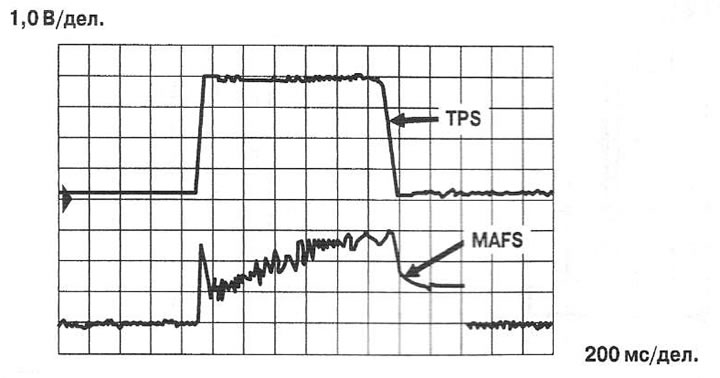

MAFS Проверка на формата на вълната
ECM непрекъснато сравнява сигналите от сензора за въздушен поток и сензора за положение на дросела. При ускорение изходното напрежение на сензора се увеличава, а при спиране намалява
Характеристики на MAFS

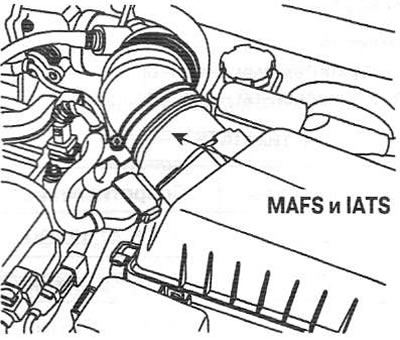

Сензор за въздушен поток
| Разход на въздух, kg/h (при 20°C) | Напрежение, V |
| 4,9 | 0,7 |
| 7,3 | 0,9 |
| 12,2 | 1,18 |
| 20,8 | 1,51 |
| 28,3 | 1,73 |
| 38,9 | 1,97 |
| 64,7 | 2,4 |
| 113,3 | 2,9 |
| 185,3 | 3,35 |
| 256,0 | 3,64 |
| 494,0 | 4,07 |
| 476,7 | 4,25 |
| 603,3 | 4,65 |
Забележка: Ако изходното напрежение е 0,0 V или 5,0 V, сензорът е повреден и трябва да бъде сменен.
Проверка на сензора за температура на въздуха
Измерете съпротивлението на веригата на сензора между щифтове 1 и 5 и сравнете резултата с таблицата по-долу.
Характеристики на IATS
| Температури | Съпротива |
| -40°C | 41.26-47.49 kOhm |
| -20°C | 14.26-16.02 kOhm |
| 0°C | 5500-8050 ома |
| 20°C | 2350-2540 ома |
| 40°C | 1110-1190 ома |
| 80°C | 310-320 ома |
Проверка на окабеляването
При включено запалване измерете напрежението между посочените контакти на жичната част на конектора.
| Веригата се тества | Номинално напрежение |
| Контакт 2 - "земя" | B+ |
| Контакт 5 - "земя" | 5 V |
| Пин 2 - Пин 4 | Под B+ с около 200 mV |
| Пин 1 - Пин 2 | |
| Пин 1 - Пин 5 |

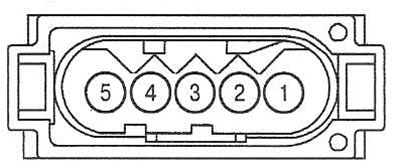

1. "Земя" на сензора
2. Мощност (B+)
3. Сигнал за въздушен поток
4. "Маса"
5. Сигнал за температура на въздуха
С помощта на омметър измерете съпротивлението между щифтове 3 и 4. Номинална стойност: ∞ Ohm.
