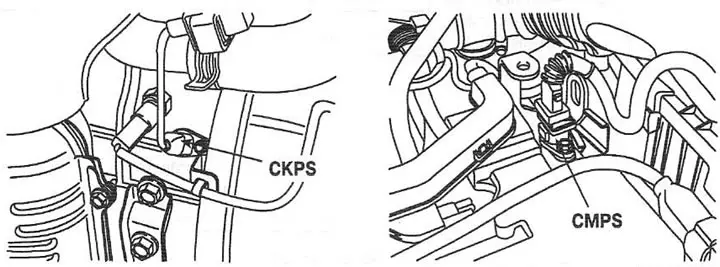

Съдържание: Проверка на формата на вълната ⇓ Проверка на окабеляването на CMPS ⇓ Проверка на окабеляването на CKPS ⇓
Проверка на формата на вълната

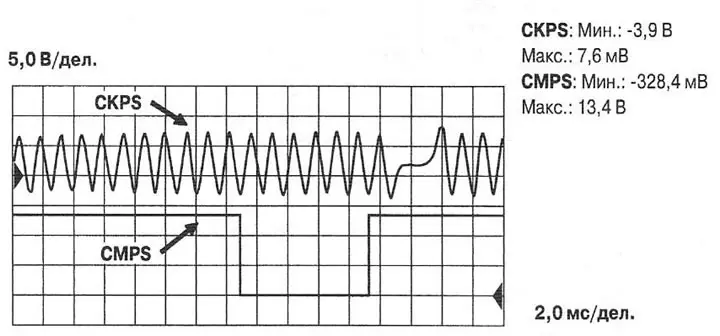

Фигурата показва формите на типични сензорни сигнали при празен ход на коляновия вал на двигателя.
Проверка на окабеляването на CMPS
При включено запалване измерете напрежението между контактите на жичната част на съединителя и земята.
| Веригата се тества | Номинално напрежение |
| Контакт 1 - "земя" | B+ |
| Контакт 2 - "земя" | 12 V |
| Контакт 3 - "земя" | 0 V |

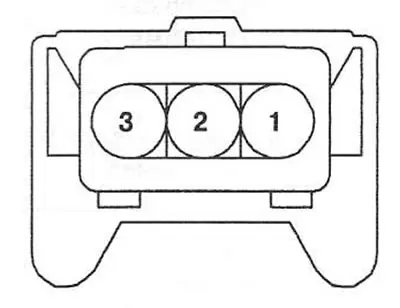

1. Захранва се от главно реле
2. Сензорен сигнал
3. "Маса" на сензора
Проверка на окабеляването на CKPS
При включено запалване измерете напрежението между контактите на жичната част на съединителя и земята.
| Веригата се тества | Номинално напрежение |
| Контакт 1 - "земя" | Приблизително 2,5 V |
| Контакт 2 - "земя" |

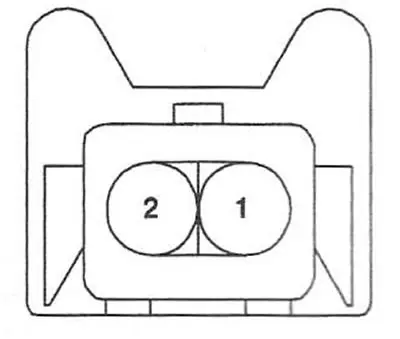

1. Сензорен сигнал B
2. Сигнал на сензора A
