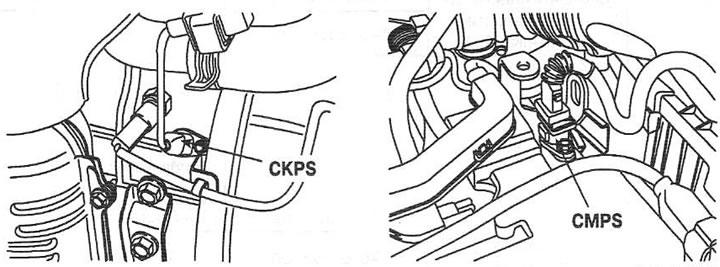

![](https://www.hyundaibook.ru/img/accent/1077.jpg)
Проверка формы сигнала

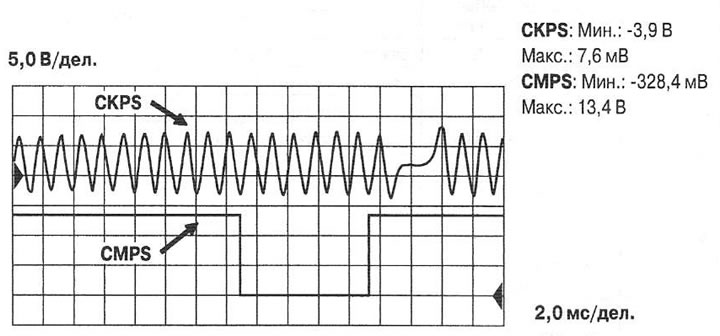

На рисунке показаны формы типовых сигналов датчиков при частоте вращения холостого хода коленчатого вала двигателя.
![](https://www.hyundaibook.ru/img/accent/1078.jpg)
Проверка проводки CMPS
При включенном зажигании измерьте напряжение между контактами проводной части разъема и «массой».
Проверяемая цепь | Номинальное напряжение |
Контакт 1 - «масса» | В+ |
Контакт 2 - «масса» | 12 В |
Контакт 3 - «масса» | 0 В |

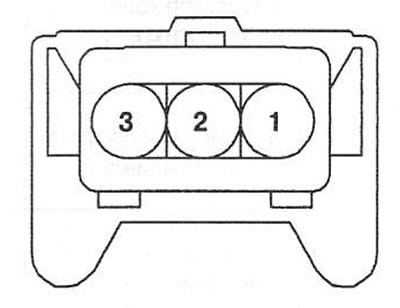

![](https://www.hyundaibook.ru/img/accent/1079.jpg)
1. Питание от главного реле
2. Сигнал датчика
3. «Масса» датчика
Проверка проводки CKPS
При включенном зажигании измерьте напряжение между контактами проводной части разъема и «массой».
Проверяемая цепь | Номинальное напряжение |
Контакт 1 - «масса» | Примерно 2,5 В |
Контакт 2 - «масса» |

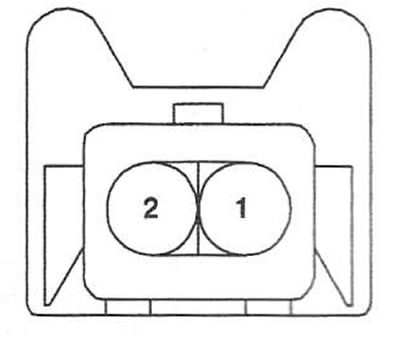

![](https://www.hyundaibook.ru/img/accent/1080.jpg)
1. Сигнал В датчика
2. Сигнал А датчика
