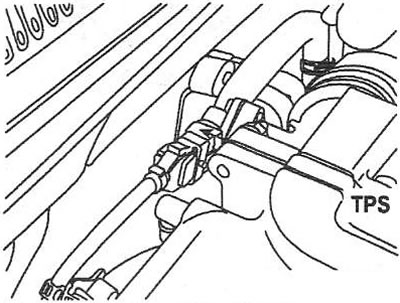

Проверка датчика
При выключенном зажигании отсоедините разъем датчика и измерьте сопротивление цепи между контактами 2 и 3. Номинальное значение: 1,6-2,4 Ом.
Открывая и закрывая дроссельную заслонку, проверьте изменение величины выходного напряжения.
Характеристика TPS
| Состояние | Напряжение |
| Заслонка закрыта | 0,2-0,8 В |
| Заслонка открыта | 4,3-4,8 В |
Проверка проводки
При включенном зажигании измерьте напряжение между указанными контактами проводной части разъема.
| Проверяемая цепь | Номинальное напряжение |
| Контакт 1 - «масса» | 5 В |
| Контакт 2 - «масса» | 5 В |
| Контакт 3 - «масса» | 0 В |
| Контакт 2 - контакт 3 | Ниже 5 В примерно на 200 мВ |

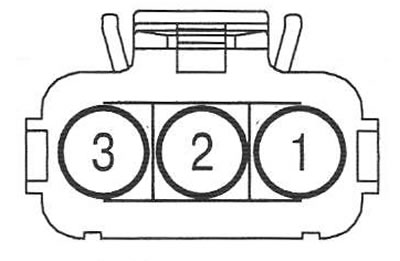

1. Сигнал датчика
2. Питание (+5 В)
3. «Масса» датчика
Омметром измерьте сопротивление между контактами 1 и 2. Номинальное значение: ∞ Ом.
