Оглавление: Проверка формы сигнала ⇓ Проверка регулятора ⇓ Характеристика ISCA ⇓ Проверка проводки ⇓

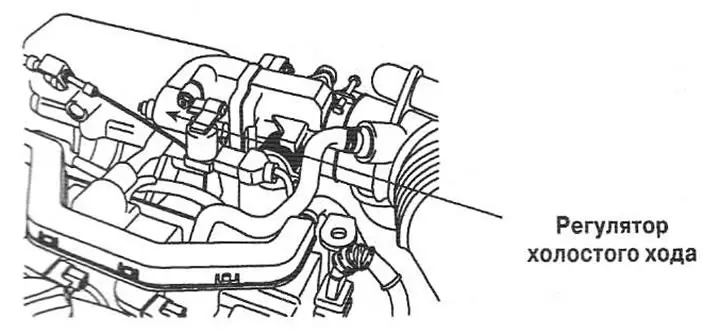

Проверка формы сигнала

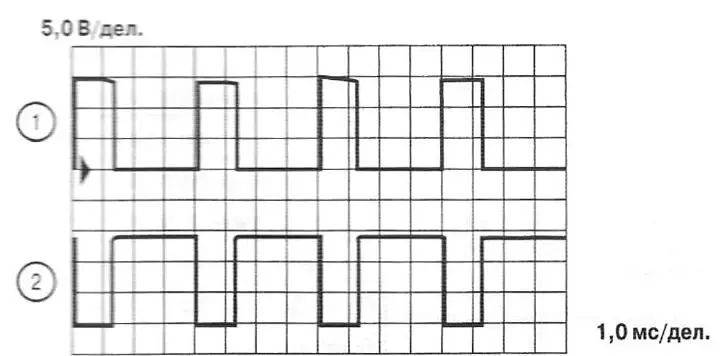

При работающем на холостом ходу двигателе проверьте сигнал регулятора: 1 - Сигнал управления закрытием; 2 - Сигнал управления открытием.
Проверка регулятора
Выключите зажигание, отсоедините разъем и измерьте сопротивление регулятора. Номинальное значение: 14,6-16,2 Ом (контакты 1 и 2); 11,1-12,7 Ом (контакты 2 и З).
Характеристика ISCA
| Скважностъ сигнала | Расход воздуха, м³/ч |
| 15% | 0,7-1,7 |
| 35% | 6,0-11,2 |
| 70% | 30,0-42,0 |
| 96% | 45,0-55,0 |
Проверка проводки
При включенном зажигании измерьте напряжение между контактами проводной части разъема и «массой».
| Проверяемая цепь | Номинальное напряжение |
| Контакт 1 - «масса» | 1,3 В |
| Контакт 2- «масса» | В+ |
| Контакт 3 - «масса» | 2,0 В |

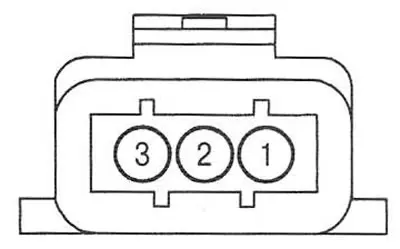

1. Сигнал управления (открытие)
2. Питание (В+)
3. Сигнал управления (закрытие)
