Заповед за изпълнение

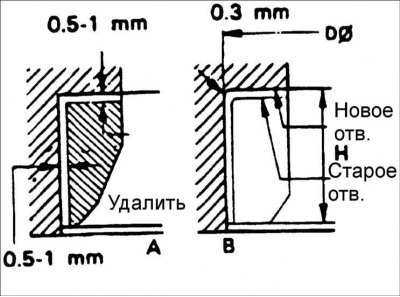

1. Всяка вложка на леглото на клапана, която е износена до точката на износване, трябва да се смени при стайна температура чрез отрязване на стената, както е показано на фигура A.
2. След отстраняването на старото легло на клапана е необходимо да се пробие леглото, за да побере голямото легло на клапана.
3. Загрейте главата на цилиндъра до 250°C и натиснете ново легло на клапана с ремонтния размер. Когато се натисне, леглото на клапана трябва да е на стайна температура. След монтиране на ново легло на клапана, вентилът трябва да се шлайфа.
Описание | Увеличение на размера, mm | Знак за размер | Височина на седлото, мм | Диаметър на гнездото в главата на цилиндъра, мм |
| Легло на всмукателния клапан | 0,3 | 30 | 5,1-5,3 | 29,80-29,821 |
0,6 | 60 | 5,4-5,6 | 30,10-30,121 | |
| Седалка на изпускателния клапан | 0,3 | 30 | 5,9-6,1 | 27,30-27,321 |
0,6 | 60 | 6,2-6,4 | 27,60-27,621 |
