Пиринач. 3.92. Механизам контроле аутоматског мењача: 1 - ручка ручице мењача аутоматског мењача; 2 - индикаторска табла положаја ручице мењача аутоматског мењача; 3 – држач за монтажу прекидача; 4 – магнетни прекидач; 5 - чеп; 6 - вијак; 7 – крак сајле погона ручне кочнице; 8 - осовина; 9 – ручица кабла за управљање аутоматским мењачем; 10 - чепна опруга; 11 - склоп ручице мењача аутоматског мењача; 12 – полуга прекидача; 13 - пин (са рупом за иглу); 14 - повратна опруга; 15 - брега за закључавање ручице мењача аутоматског мењача; 16 - склоп носача
Процедура инсталације камере за закључавање

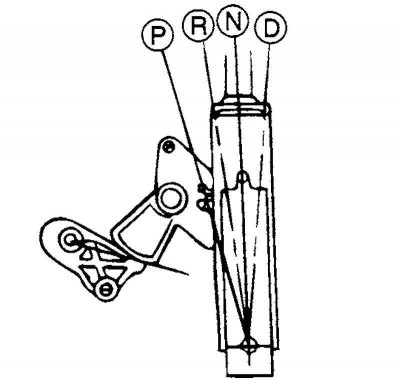

Пиринач. 3.93. Положај брега за паљење
Померите ручицу мењача у положај «P» и поставите брег за закључавање кључа за паљење као што је приказано на слици (пиринач. 3.93).
Проверите да ли је брега за закључавање кључа за паљење на свом месту «ИН» и држи се на месту помоћу игле.

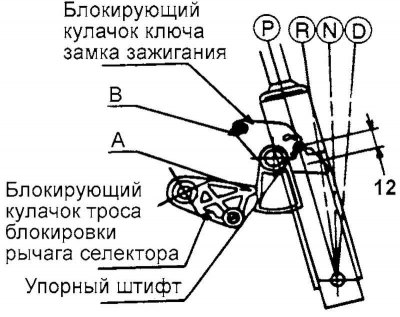

Пиринач. 3.94. Провера блокаде брегастог прекидача за паљење
Проверите да ли је брега за закључавање ручице мењача аутоматског мењача у положају «A» (пиринач. 3.94).
Проверите да ли је прекидач за паљење у положају «LOCK».
Процедура за подешавање кабла браве ручице мењача и кабла браве кључа за паљење
Проверите да ли су обе браве за закључавање постављене у положај приказан на слици.
Поставите кабл за закључавање ручице мењача и кабл браве кључа за паљење у приказани положај. У овом случају, други крај кабла браве кључа за паљење мора бити фиксиран у брави за паљење, а кабл за закључавање ручице мењача мора бити причвршћен на педалу кочнице у одговарајућем положају.

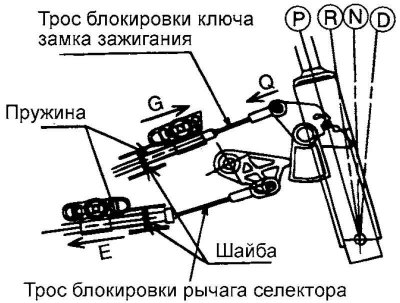

Пиринач. 3.95. Прикључни каблови на ручицу мењача аутоматског мењача
Привремено прикључите оба кабла на ручицу мењача аутоматског мењача, као што је приказано на слици 3.95. Причврстите сваки кабл безбедно на одговарајући клин за закључавање.
Лагано повуците кабл за закључавање ручице мењача у смеру стрелице «E».
Проверите да ли врх кабла за закључавање ручице мењача додирује иглу за закључавање, а затим причврстите спољни омотач кабла за држач помоћу вијка за самоурезивање (self-tapping bolt).
Лагано притисните гребен за закључавање кључа за паљење у правцу стрелице «Q».
Лагано повуците кабл браве кључа за паљење у правцу стрелице «G», да затегнете кабл, а затим причврстите спољни омотач кабла навртком.
Проверите да ли су врх кабла браве кључа за паљење и кабл браве ручице мењача причвршћени.
Процедура за проверу исправности уградње браве ручице мењача
Када је ручица мењача аутоматског мењача у положају «Р», онда када је педала кочнице отпуштена, дугме за закључавање на ручици се не може притиснути (ручица мењача се не може померити из положаја «Р» на другу позицију).
Ако је педала кочнице притиснута (ход педале унутар 15–22 мм), када је ручица мењача у положају «Р», тада дугме за закључавање треба да ради без ограничења и ручица мењача се може лагано померати из положаја «Р» на другу позицију.
Ако је педала кочнице отпуштена, ручица мењача треба да се креће глатко, без заглављивања, у положај «Р» са било које друге позиције.
Педала кочнице треба да се креће глатко, без заглављивања.
Када је кључ за паљење у положају «LOCK», онда чак и са отпуштеном педалом кочнице, дугме за закључавање на ручици мењача аутоматског мењача треба да ради.
Кључ за паљење не сме да се окреће на «LOCK», када је ручица мењача у другом положају од «P».
Ако је ручица мењача аутоматског мењача у положају «P», тада кључ за паљење треба лако, без заглављивања, окренути у положај «LOCK».
