Ръчна скоростна кутия

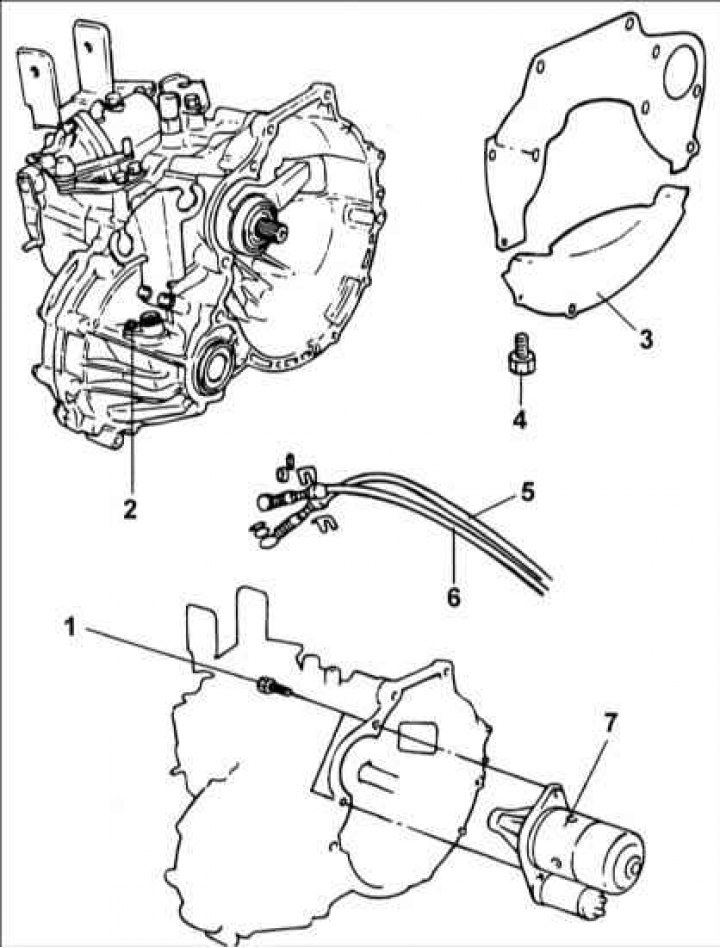

1 – болт, 27–34 Nm; 2 – кабел на скоростомера; 3 – капак на корпуса на съединителя; 4 – болт, 8–10 Nm; 5 – кабел за избор на предавка; 6 – кабел за превключване на скоростите; 7 – стартер.
Премахване
1. Първо изключете проводника от отрицателния полюс на батерията, след това от положителния извод. Отстранете пробката за източване и източете трансмисионното масло от скоростната кутия в подходящ контейнер.

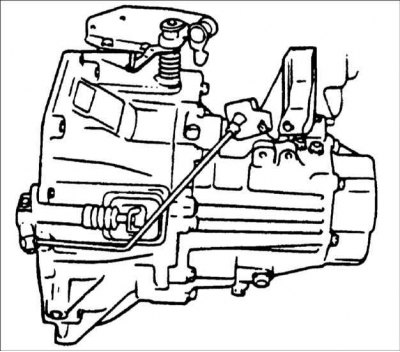

2. Отстранете цилиндъра за освобождаване на съединителя.
3. Отстранете корпуса на въздушния филтър.
4. Отстранете батерията и опората за батерията.
5. Отстранете кабелите на селектора и предавките.

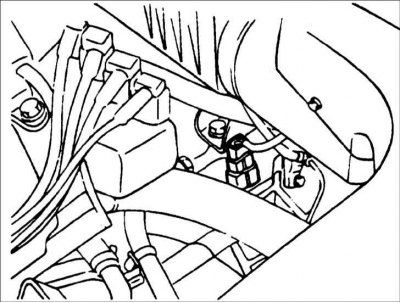

6. Изключете съединителя на превключвателя на светлините за заден ход.
7. Отстранете задвижващия кабел на скоростомера.
8. Разкачете хидравличната тръба на съединителя и затворете края на тръбата с подходяща тапа.
9. Свалете капака от страната на двигателя и капака от страната на трансмисията.
10. Отстранете предните и задните скоби.
11. Свалете дясното предно колело.
12. Отстранете болта на сферичния шарнир на предната стойка.
13. Поставете лост между вътрешната CV връзка на задвижващия вал и скоростната кутия и леко ударете лоста, за да извадите задвижващия вал от скоростната кутия.

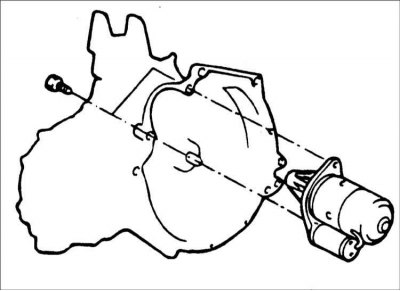

14. Отстранете стартера.
15. Използвайте специален инструмент 09400–29000, за да поддържате двигателя, така че теглото на двигателя да се поддържа от инструмента.
16. Отстранете лявата трансмисионна скоба.

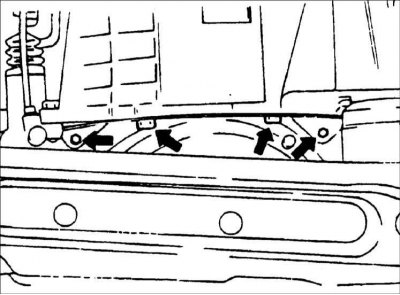

17. Отстранете горните монтажни болтове на трансмисията.
18. Свалете капака на корпуса на съединителя.
19. Подпрете скоростната кутия с крик.
20. Отстранете долните монтажни болтове на трансмисията.
21. Свалете капака на съединителя и задвижвания диск.
22. Свалете маховика.
Монтиране
Монтажът на скоростната кутия се извършва в обратен ред на отстраняване.
