Оттегляне

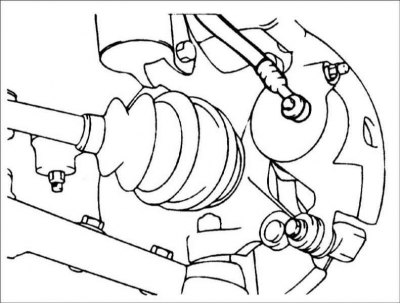

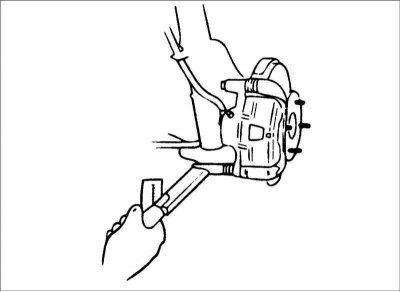

1. Развийте долния болт, повдигнете шублера и го закрепете с тел.
2. Свалете спирачните накладки.
Внимание! Не натискайте педала на спирачката, след като сте свалили спирачните накладки.

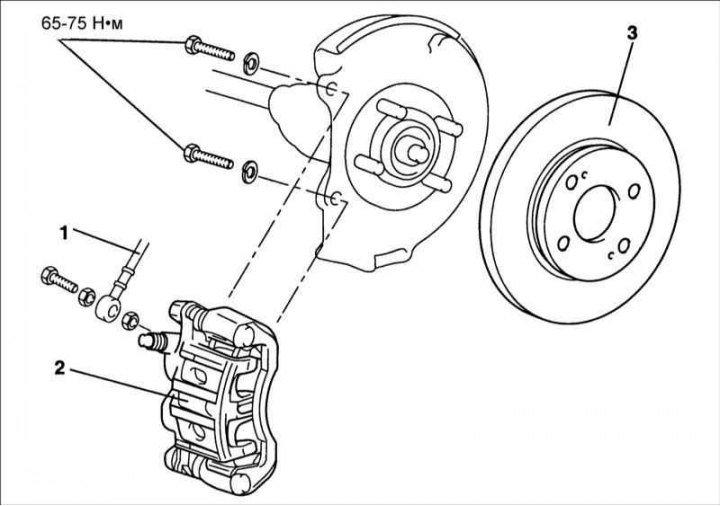

Последователност на отстраняване на накладките на предната спирачка
1 - спирачен маркуч
2 - монтаж на шублер
3 - спирачен диск
Преглед
1. Проверете спирачните накладки за износване или замърсяване с масло и сменете, ако е необходимо.
Внимание! Не забравяйте да смените всички накладки на една и съща ос на превозното средство, дори ако само една накладка е износена. Ако спирачните накладки трябва да бъдат монтирани отново, те трябва да бъдат маркирани преди отстраняване.
2. Проверете спирачните накладки за повреди.

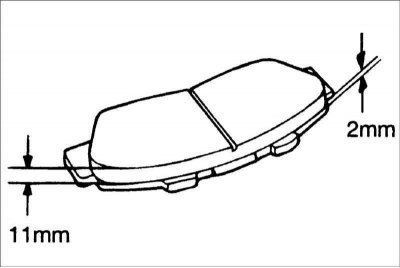

Дебелина на спирачната накладка:
- Номинален: 11 мм
- Минимално допустимо: 2,0 мм
Инсталация

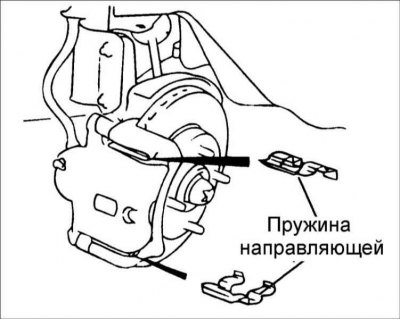

1. Монтирайте скобите на спирачната челюст.

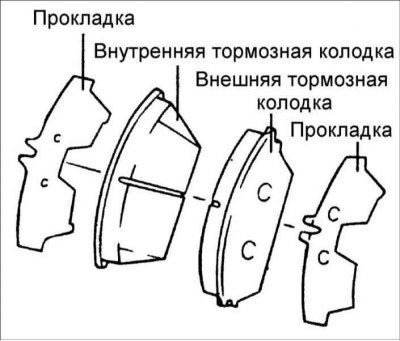

2. Монтирайте спирачните накладки на всяка скоба за спирачни накладки.
внимание! Монтирайте спирачната накладка със сензор за износване от страната на буталото.

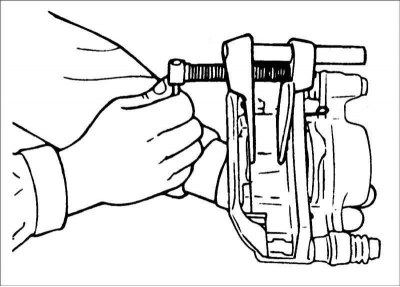

3. С помощта на специалния инструмент 09581–11000 натиснете буталото в цилиндъра на шублера.
4. Инсталирайте нови спирачни накладки.
Внимание! Никога не смазвайте спирачния диск и спирачните накладки.
5. Завийте болта и го затегнете до необходимия въртящ момент. Момент на затягане: 22–32 Nm.
