Пажња: поступак провере сензора положаја лептира за гас дат је у поглављу "Систем за убризгавање горива (MFI)".
1. Провера сензора температуре течности аутоматског мењача.
- а) Уклоните сензор температуре течности аутоматског мењача.

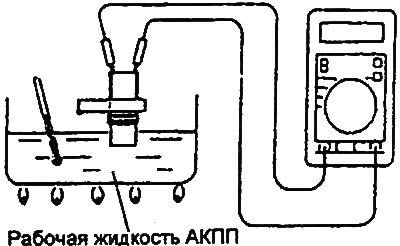

- б) Измерите отпор између прикључака "1" и "2" конектора сензора.
| Температура течности за аутоматски мењач | Отпор |
| 0°C | 16,7-20,5 кОхм |
| 100°C | 0,57-0,69 кОхм |
- ц) Инсталирајте сензор температуре течности аутоматског мењача и затегните вијак.
- Момент затезања: 10-12 Нм
2. Проверите сензор брзине возила.

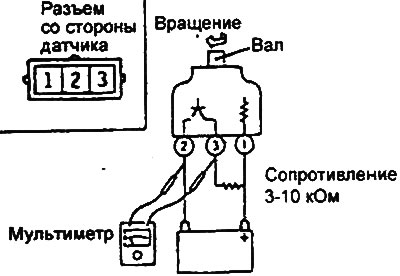

- а) Уклоните сензор брзине возила и повежите на њега отпорник од 3-10 кОхм, као што је приказано на слици.
- б) Окретањем осовине сензора брзине возила, уверите се да се напон појављује на пиновима "2" - "3" конектора сензора (4 импулса по обртају).
- ц) Инсталирајте сензор брзине возила.
(Оригинал се може наћи на ресурсу HYUNDAIBOOK.ru)
3. Провера релеја за контролу аутоматског мењача.
- а) Уклоните контролни релеј аутоматског мењача.
- б) Проверите да ли постоји прекид у струјном кругу између терминала "1" и "3" контролног релеја када нема напајања.

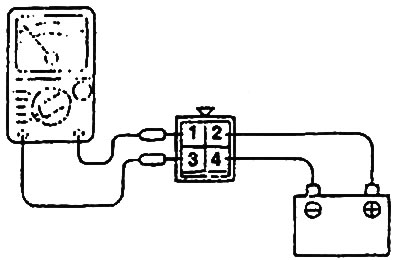

- ц) Користећи жице са алигатор копчом, повежите терминал "2" релеја за контролу аутоматског мењача на позитивни терминал акумулатора, а терминал "4" на негативни терминал.
- д) Проверите да ли постоји затворено коло између терминала "1" и "3" контролног релеја када је напајање прикључено на релеј (са жицама спојеним на терминале батерије).
- е) Ако се рад релеја разликује од описаног, замените контролни релеј аутоматског мењача.
4. Провера прекидача забране покретања мотора.

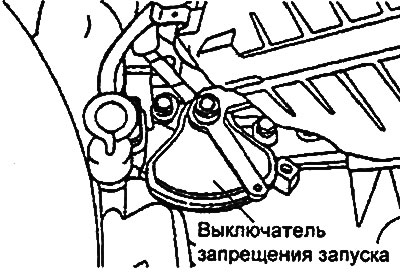

- а) Одвојите конектор прекидача блокаде покретања мотора.

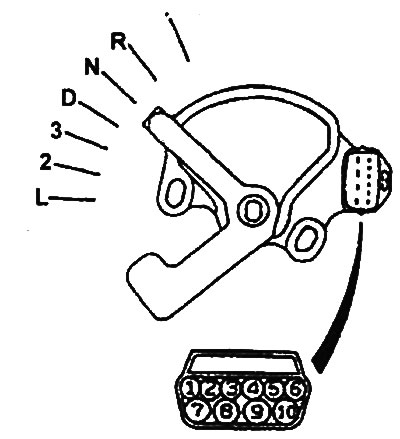

- б) Проверите стање кола између терминала конектора на различитим позицијама прекидача према табели испод.

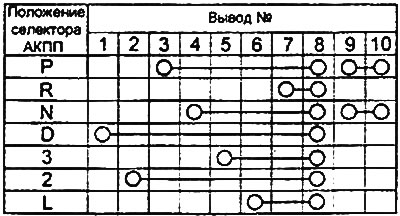

Табле. Провера прекидача.
1. Проверите отпор соленоидних вентила аутоматског мењача.
- а) Скините поклопац кућишта електромагнетног вентила.
- б) Одвојите конекторе магнетног вентила.

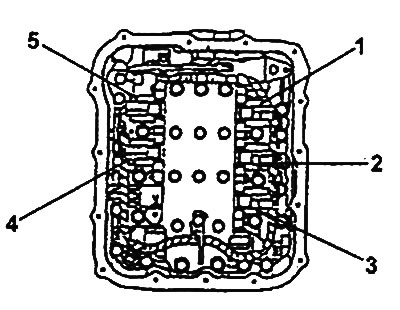

Соленоидни вентили.
1 - електромагнетни вентил за контролу квачила за нижи степен преноса, 2 - електромагнетни вентил за контролу кочнице другог степена преноса, 3 - електромагнетни вентил за контролу квачила за блокирање претварача обртног момента, 4 - електромагнетни вентил за контролу кочнице за прву и ход уназад, 5 - електромагнетски вентил за контролу квачила за преклапање.

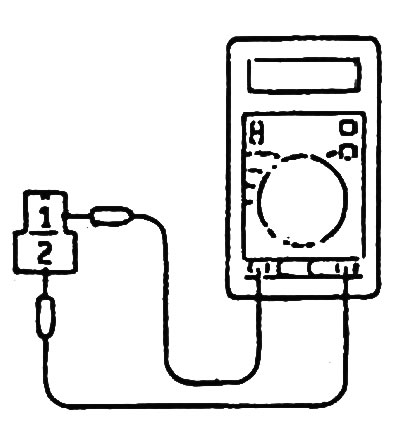

- ц) Измерите отпор између терминала "1" и "2" сваког електромагнетног вентила.
- Називна вредност: 2,7-3,4 ома (на 20°Ц)
- д) Ако је отпор изван номиналне вредности, замените соленоидни вентил.
- е) Поставите поклопац кућишта електромагнетног вентила, претходно наневши заптивач на спојну површину, и затегните завртње.
- Момент затезања вијака за монтажу поклопца: 8-10 Нм
- Заптивач: Hyundai genuine sealant ТВ1281В или слично
