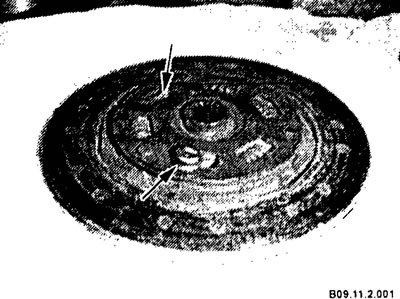

Типични счупени пружини на диска на съединителя
Проверете фрикционните накладки на диска на съединителя за износване и хлабави нитове, проверете диска за повреди по ръбовете, пукнатини, повредени пружини и износени шлицове.
Ако се открият значителни неравности, фрикционните накладки могат да се почистят с шкурка.

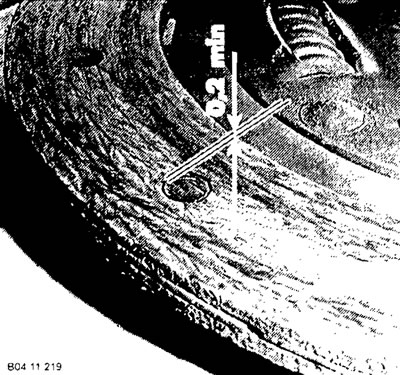

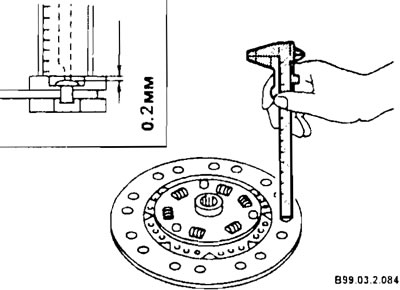

Определете износването на фрикционните накладки на съединителя, като измерите разстоянието от повърхността на накладките до горната част на главите на нитовете с помощта на шублер.
Ако този размер е по-малък от 0,20 мм, дискът или накладките трябва да бъдат сменени.
Забележка: За да избегнете по-нататъшни проблеми, винаги е по-добре да смените задвижващия диск. Производителите не препоръчват само подмяна на частични подложки. Личният опит на авторите потвърждава това.

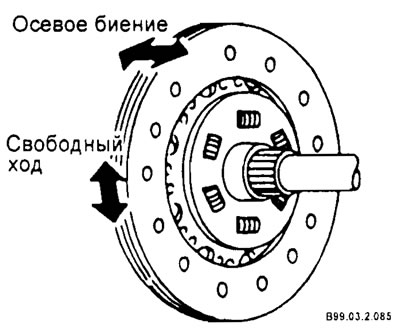

За да проверите биенето на задвижвания диск, закрепете го между два пръта или затегнете вала на съединителя между центровете на ограничителите на струг.
На специален държач инсталирайте индикатора на стрелката до диска, така че индикаторният пръст да е разположен срещу ръба на диска (на разстояние приблизително 5 мм). Завъртете диска бавно и прочетете индикатора на циферблата. Ако показанията са по-големи от 0,5 мм, можете внимателно да изправите диска с помощта на клещи или да го смените.
Проверете плъзгането на главината на задвижвания диск върху зъбния венец на вала на съединителя. За да направите това, поставете диска и хванете външния му ръб с палеца и показалеца си. Преместете диска по посока на въртене. Ако стойността на хлабината е повече от 0,4 мм, можем да говорим за износване на клиновидните зъби, което най-често се случва в задвижвания диск.
Проверете вътрешните краища на диафрагмената пружина за износване. Ако се открият дълбоки следи от шлайфане, съединителят трябва да се смени.

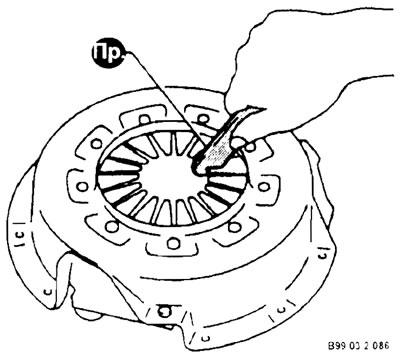

Краищата на мембранната пружина трябва да са на еднаква височина с отклонение до 0,5 мм. Огънатите краища на пружината могат да се изправят. За това обикновено се използва специален инструмент, но можете също да огънете краищата, като използвате специална лента с разрез.

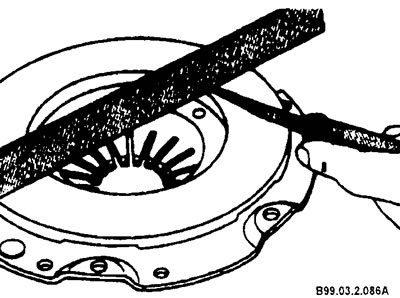

Поставете стоманена линийка върху повърхността на триене на притискателния диск на съединителя и използвайте луфметър, за да измерите хлабината на мястото, показано на фигурата. Изкривяването на това място не трябва да надвишава 0,5 мм.
Ако има канали, те трябва да бъдат отстранени чрез машинна обработка или частите да бъдат заменени с нови.

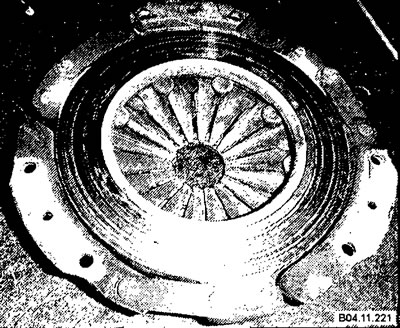

Типична притискателна плоча със следи от износване (канали)
