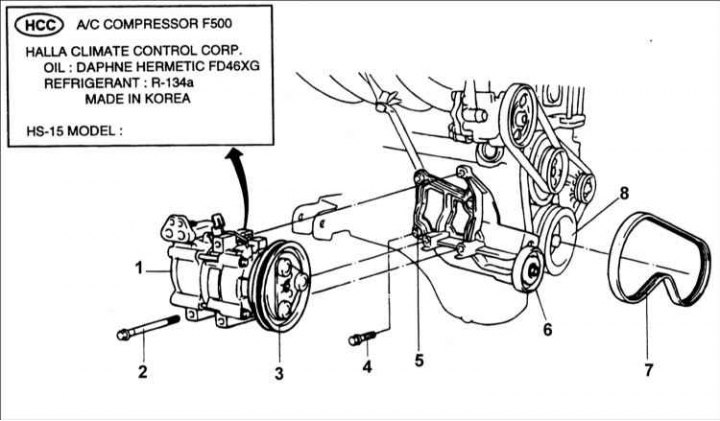

1 - компресор на климатика; 2 - болт, 20,4–30,6 Nm; 3 – ролка на компресора на климатика; 4 - болт, 17 Nm; 5 - скоба компресор на климатик; 6 - опъваща ролка; 7 - ремък на задвижването на компресора на климатика; 8 - шайба на коляновия вал.
Оттегляне
1. Изпразнете климатичната система.

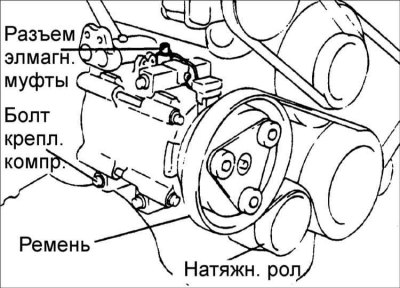

2. Изключете електрическия конектор от магнитния съединител.
3. Повдигнете автомобила.
4. Разхлабете напрежението и свалете задвижващия ремък на A/C компресора.
5. Ако е необходимо, отстранете монтажните болтове на предния ауспух.
6. Свалете нагнетателния маркуч и смукателния филтър.

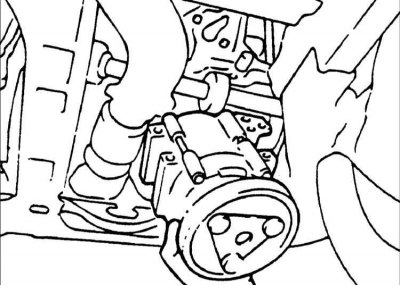

7. Развийте болтовете за закрепване на компресора на климатика.
8. Свалете компресора на климатика. Затворете незабавно всички отворени отвори и тръби, за да предотвратите навлизането на влага от въздуха в климатичната система.
Инсталация
9. Монтажът се извършва в ред, обратен на премахването, като се има предвид следното:
- напълнете компресора с прясно масло;
- преди да монтирате уплътнителните пръстени, смажете ги с масло;
- не смазвайте съединителните гайки на арматурата на компресора на климатика;
- затегнете входните и изходящите маркучи до необходимия въртящ момент;
- Регулирайте опъна на задвижващия ремък на компресора на климатика.
