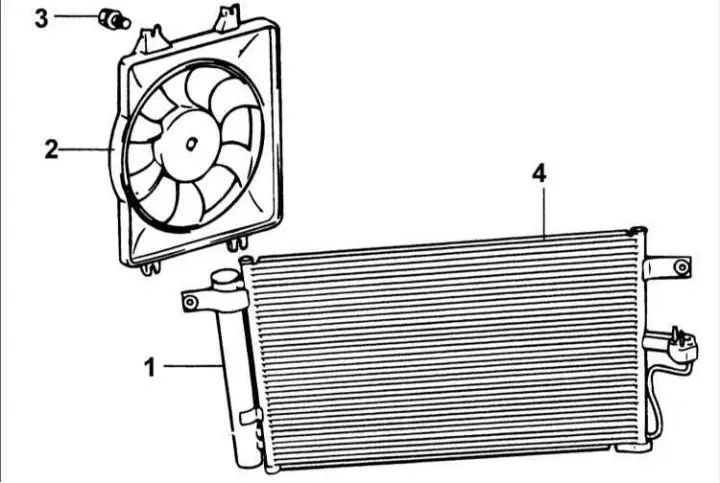

1 – резервоар на кондензатора; 2 – вентилатор на кондензатора; 3 – монтажен болт на вентилатора на кондензатора; 4 – кондензатор.
Премахване
1. Изпразнете климатичната система.
2. Източете охлаждащата течност от радиатора.

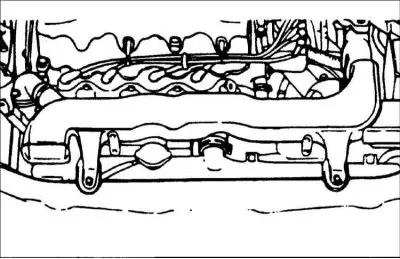

3. Отстранете двата болта на горното закрепване на скобите на радиатора и тръбата за всмукване на въздух.
4. Отстранете двете скоби и тръбата за всмукване на въздух.
5. Изключете входните и изходните маркучи от радиатора.
6. Изключете маркучите от охладителя на трансмисионното масло.
7. Разкачете съединителите от вентилатора на радиатора и вентилатора на кондензатора.
8. Отстранете модула на радиатора и кондензатора.

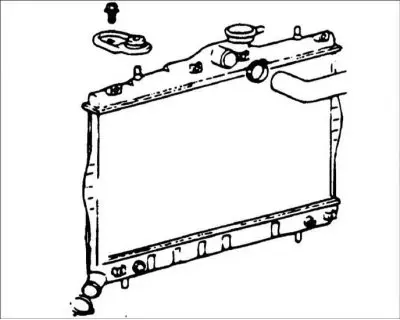

9. Изключете изходната тръба и тръбата за хладилен агент от кондензатора.
Внимание! След като изключите компонентите на климатичната система, незабавно затворете връзките с подходящи капачки, за да предотвратите навлизането на влага от въздуха в системата.
Внимание! Внимавайте да не повредите изпускателната тръба и тръбата за хладилен агент.
Внимание! Внимавайте да не повредите пластините на кондензатора.

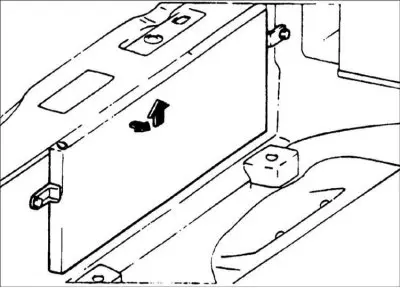

10. Отстранете двата монтажни болта на кондензатора.
11. Отстранете кондензатора.
Проверка на вентилатора на кондензатора
1. Проверете работата на вентилатора на кондензатора.
2. Проверете състоянието на електрическия конектор на кабелния сноп.
3. моторът на вентилатора се върти, когато към щифтовете на конектора на двигателя на вентилатора се подаде 12 V.
Монтиране
1. Монтажът се извършва в ред, обратен на демонтаж.
2. Ако кондензаторът е сменен, добавете 25 cm³ масло към компресора.
3. Помпете, заредете и проверете климатичната система.
Проверка на кондензатора на автомобил
1. Проверете ребрата на кондензатора за запушване или повреда. Ако плочите са запушени, изплакнете ги със струя чиста вода и ги продухайте със сгъстен въздух. Ако плочите са огънати, изправете ги с клещи и отвертка.
2. Проверете връзките на кондензатора за течове.
