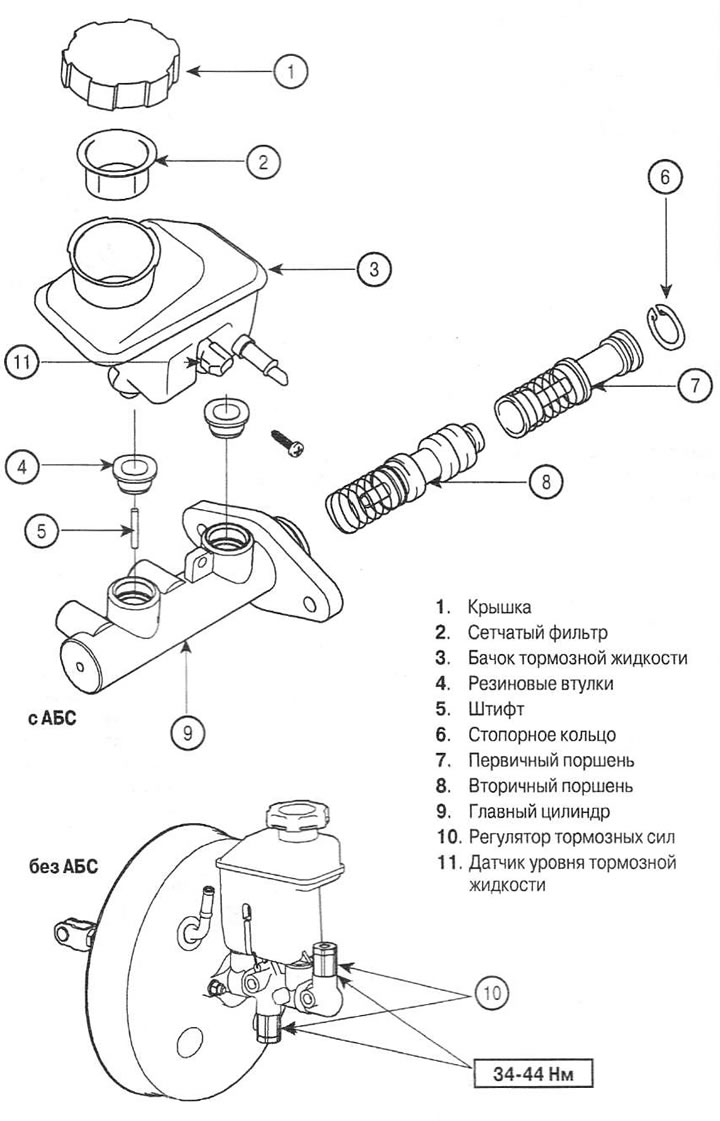

1. Капак; 2. Мрежест филтър; 3. Резервоар за спирачна течност; 4. Гумени втулки; 5. Щифт; 6. Задържащ пръстен; 7. Първично бутало; 8. Вторично бутало; 9. Главен цилиндър; 10. Регулатор на спирачното усилие; 11. Сензор за нивото на спирачната течност
Разглобяване
1. Свалете капачката на резервоара и източете спирачната течност в подходящ съд.
2. Свалете сензора за нивото на спирачната течност.

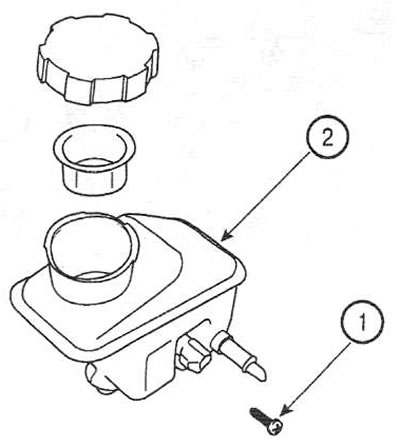

3. Отстранете винта (1) и извадете резервоара (2) от главния цилиндър.

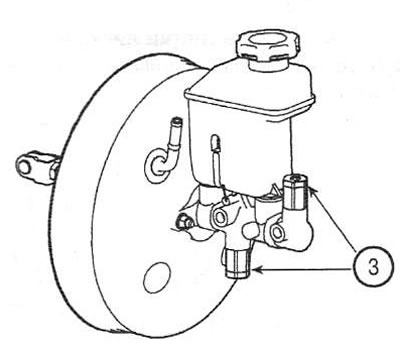

4. При модели без ABS отстранете пропорционалните клапани (регулатори на разпределението на спирачното усилие) (3).

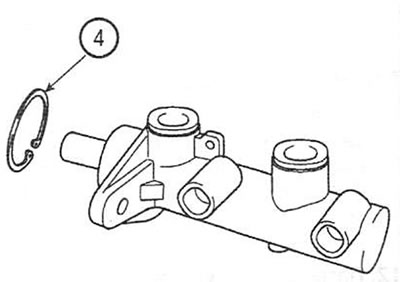

5. С помощта на клещи отстранете задържащия пръстен (4).
6. Използвайте отвертка, за да натиснете основното бутало и отстранете щифта. Отстранете основното бутало от главния цилиндър.

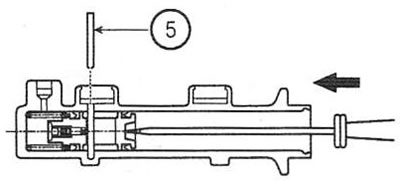

7. Използвайте отвертка, за да натиснете основното бутало, за да освободите щифта и да го премахнете (5). Отстранете основното бутало от главния цилиндър.
Забележка: Не разглобявайте първичните и вторичните бутала.
Преглед
8. Проверете вътрешната повърхност на цилиндъра, повърхността на буталата и уплътнителните пръстени за повреди и износване.
Сглобяване
9. Нанесете спирачна течност върху гумените части на цилиндъра и втулките.
10. Внимателно поставете буталата и пружините в правилните им позиции.

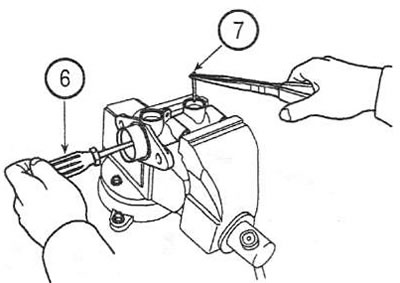

11. Натиснете вторичното бутало с отвертка, така че щифтът да може да се монтира в отвора (6), и инсталирайте щифта (7).

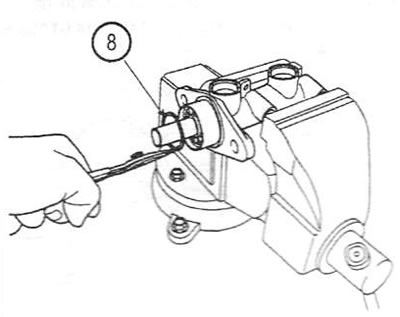

12. Използвайте отвертка, за да натиснете основното бутало, за да освободите жлеба за монтиране на задържащия пръстен, и монтирайте задържащия пръстен (8).
13. Монтирайте регулаторите на спирачната сила и две гумени втулки.
14. Инсталирайте резервоара.
