Nota. Curățați bine toate piesele. Imediat înainte de asamblare, aplicați ulei de motor pe toate suprafețele de frecare. Înlocuiți toate garniturile de ulei și garniturile de ulei cu altele noi în timpul asamblarii.

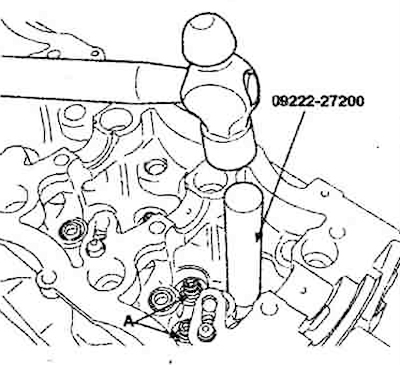

1. Folosind un instrument special (09222 - 27200), instalați capacele deflectorului de ulei (A) pe ghidajele supapelor.
2. Montați supapele în garniturile de ulei. Asigurați-vă că supapa se mișcă fără probleme în sus și în jos.

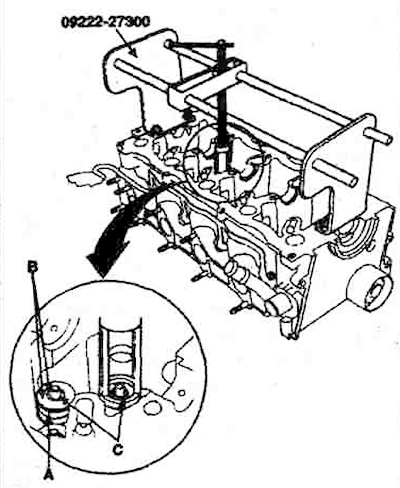

3. Folosind un dispozitiv special (09222 - 27300), comprimați și instalați arcurile (A), dispozitivele de fixare a arcurilor (B) și dispozitivele de fixare a supapelor (C).
4. Loviți ușor supapele cu un ciocan de plastic pentru a vă asigura că biscuiții sunt complet așezați în canelurile tijei supapei.
Nota. Folosiți un ciocan pentru a lovi tija supapei numai în direcția axială, pentru a nu perturba geometria acesteia.
5. Instalați compensatoare hidraulice. Aveți grijă să nu vărsați ulei de motor din compensatorul hidraulic. Evitați intrarea prafului.
6. Montați capacul supapei.
7. Montați culbutorii pe compensatoarele hidraulice și capacele supapelor.
8. Aplicați ulei de motor pe arborele cu came și instalați-l în chiulasă.
9. Asigurați-vă că culbutorul este bine așezat pe compensatorul hidraulic și rola atinge came arborelui cu came.
10. Aliniați pistoanele astfel încât să fie la jumătate de cursă. Montați capacele lagărelor arborelui cu came.
11. Strângeți șuruburile de fixare.

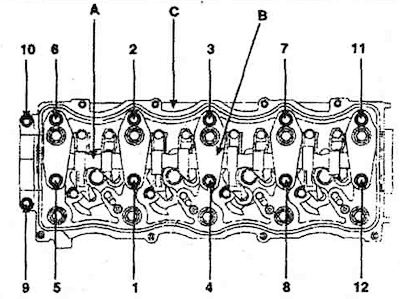

12. Strângeți șuruburile de montare în ordinea prezentată în figură. Cuplu de strângere 26,5-29,5 Nm.
