Технически операции на скоростна кутия, свалена от автомобил (Hyundai Santa Fe CM)

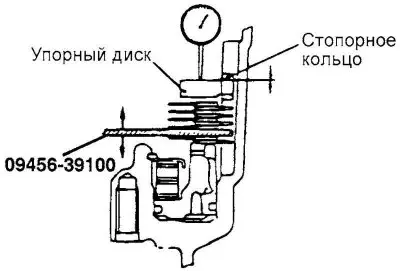

Регулиране на аксиалната хлабина на спирачния упорен диск (Brake reaction plate end play)

Сменете притискащата плоча (pressure plate) първа и задна спирачка с помощта на специален инструмент и след това монтирайте диска с накладките (brake disk), диск без накладки (brake plate) и задържащ пръстен, както е показано на фигура 3.60. Инсталирайте натискащия диск и оригиналния задържащ пръстен, който беше свален по-рано. Докато премествате специалния инструмент, измерете аксиалната хлабина и след това, ако аксиалната хлабина не е в рамките на номиналната стойност, я регулирайте, като смените оригиналния зегер с нов с подходяща дебелина.



Номинална стойност: 0,0 - 0,16 mm (Виж справка таблица 3.20).

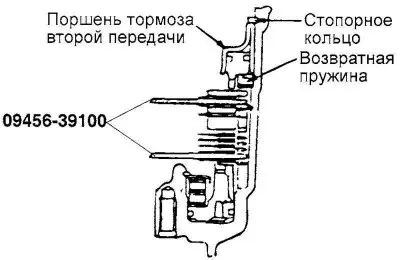

Регулиране на аксиалната хлабина на спирачката на втората предавка (Second brake end play)

Сменете притискащата плоча (pressure plate) спирайте втората предавка със специален инструмент и след това монтирайте диска с накладки (brake disk), диск без накладки (brake plate), както е показано на фигура 3.61. Монтирайте възвратната пружина (return spring), спирачно бутало на втора предавка (second brake piston) и задържащ пръстен.

Номинална стойност: 0,79–1,25 мм.

Ако аксиалната хлабина не съответства на номиналната стойност, коригирайте я, като изберете нова притискаща плоча, чиято дебелина съответства на определения диапазон от стойности.

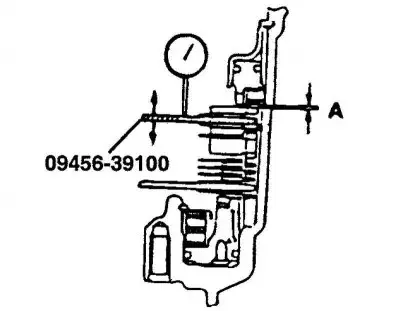

Дебелина на новата притискаща плоча = (измерена хлабина "А") + (дебелина на специалното устройство) – (номинална стойност на аксиалната хлабина) (фиг. 3.77).

Вижте помощ таблица 3.20.

Регулиране на аксиалната хлабина на спирачките за първа предавка и задна предавка

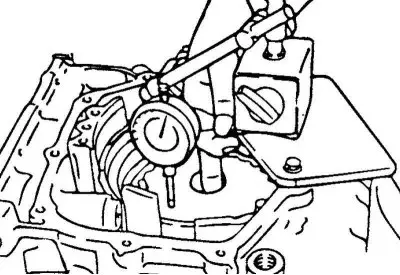

Обърнете скоростната кутия със задната страна нагоре и монтирайте циферблатен индикатор (фиг. 3.78).

Преместете специалния инструмент нагоре и надолу, за да измерите аксиалната хлабина.

Номинална стойност: 1,35–1,81 мм.

Ако аксиалната хлабина не съответства на номиналната стойност, коригирайте я, като изберете нова притискаща плоча, чиято дебелина съответства на определения диапазон от стойности.

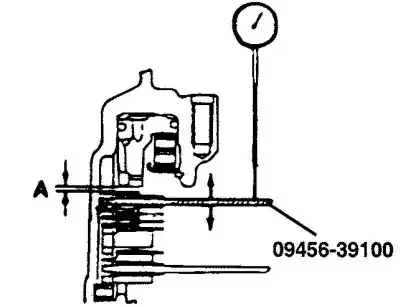

Дебелината на новата притискаща плоча = (измерена междина "A") + (дебелина на специалното устройство) – (номинална стойност на аксиалната междина) (фиг. 3.79).

Вижте помощ таблица 3.20.

Регулиране на аксиалната хлабина на слънчевата предавка на планетарната предавка (underdrive sun gear end play)

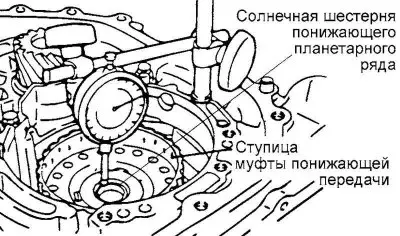

Инсталирайте предварително премахнатия оригинален пръстен на аксиалния лагер #8, след това монтирайте капака на корпуса на задната трансмисия. Измерете аксиалната хлабина на слънчевата предавка на планетарната предавка (фиг. 3.81).

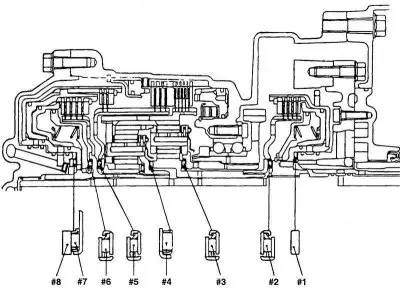

Ако аксиалната хлабина не съответства на номиналната стойност, тогава я регулирайте, като изберете нова втулка на опорния лагер съгласно таблицата по-долу #8 подходяща дебелина.

Номинална стойност: 0,25–0,45 мм.

Забележка. За да улесните измерването на аксиалната хлабина на слънчевата предавка на редукторната планетарна предавка, монтирайте главината на редукторния съединител.

Регулиране на предварителното натоварване на корпуса на диференциала (Differential case preload)

Поставете парче мека спойка (приблизително 10 mm дълго и приблизително 3 mm в диаметър) върху корпуса на преобразувателя на въртящия момент.

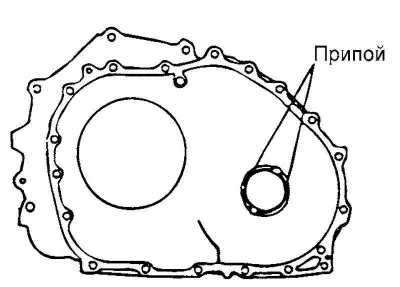

Монтирайте корпуса на преобразувателя на въртящия момент върху корпуса на трансмисията, без да използвате уплътнител. Затегнете закрепващите болтове до номиналния въртящ момент. Разхлабете монтажните болтове и отстранете спойката (фиг. 3.82).

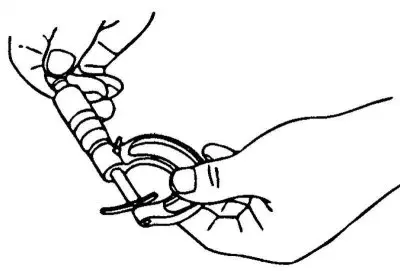

С помощта на микрометър измерете дебелината "T" на деформираното парче спойка. За да създадете номинално предварително натоварване, изберете дистанционер, чиято дебелина съответства на определения диапазон от стойности (фиг. 3.83).

Номинална стойност: 0,045–0,105 мм.

Дебелина на дистанционера = (дебелина на спойка "T") + (номинално предварително натоварване)
