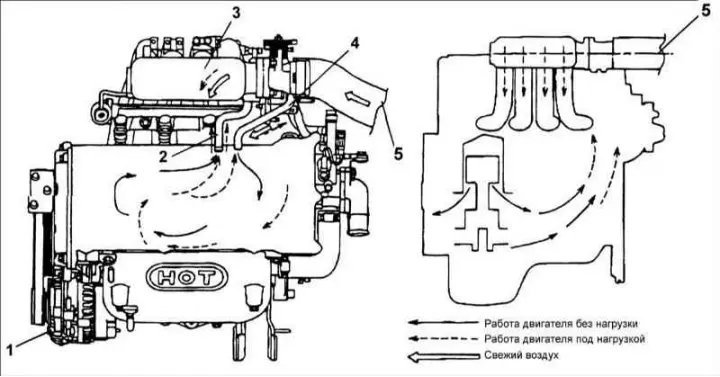

Диаграма на вентилационната система на картера
1 – генератор; 2 – клапан на системата за вентилация на картера; 3 – въздушна камера; 4 – широк маркуч; 5 – тръба за всмукване на въздух
Вентилационният клапан на картера се управлява от вакуума, създаден във всмукателния колектор, когато двигателят работи.
Когато двигателят работи на празен ход, клапанът е леко отворен, което води до отклоняване на малко количество картерни газове в резонансната камера и впоследствие изгаряне в цилиндрите на двигателя.
С увеличаване на оборотите на двигателя, степента на отваряне на клапаните се увеличава, което води до увеличаване на количеството картерни газове, които се отклоняват в резонансната камера и впоследствие изгарят в цилиндрите на двигателя.
