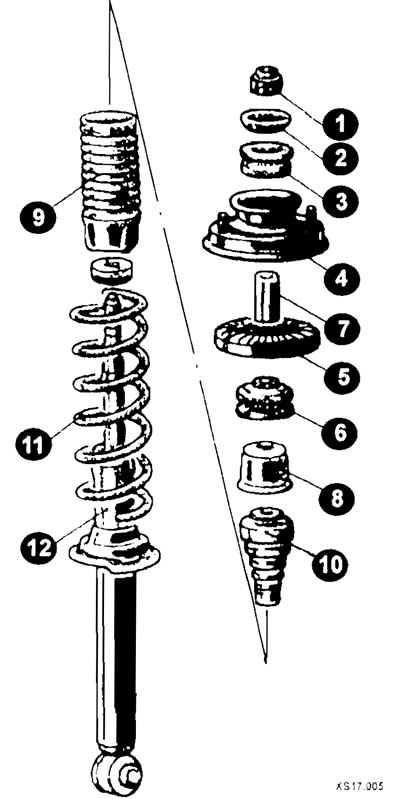

Елементи на амортисьорните стойки на ранните модели автомобили
1 - закрепваща гайка;
2 - шайба;
3 - горна втулка;
4 - аксиален лагер;
5 - пружинна подплата;
6 - горна втулка;
7 - втулка;
8 - капачка;
9 - прашник;
10 - гумен амортисьор;
11 - спирална пружина;
12 - амортисьор.
Премахване
Свалете облицовката на багажното отделение.
Разхлабете гайките на колелата на автомобила, докато той е паркиран на земята.
Маркирайте с боя позицията на джантата на колелото спрямо главината.
Поставете задната част на автомобила върху крикове и свалете задните колела.
Поставете крик под средата на торсионната греда и я повдигнете, докато видите, че амортисьорите са се разширили, т.е. окачването не е под товар.

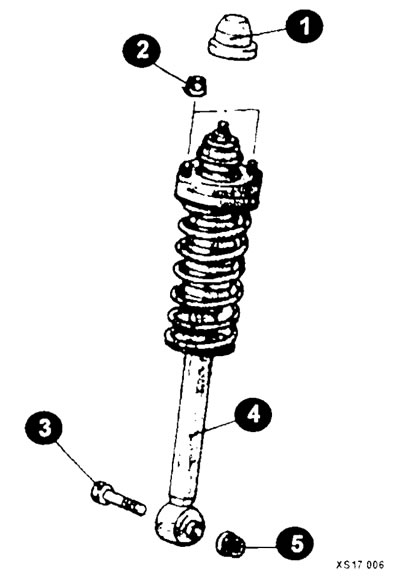

Свалете капачката (1).
Развийте горните монтажни гайки (2).
След като развиете гайката (5), отстранете долния болт (3).
Свалете амортисьорната стойка (4).
Инсталация
Монтирайте сглобената пружинна амортисьорка и я затегнете леко. Монтирайте само нови самозатягащи се гайки.
Затегнете двете горни гайки и поставете обратно капачката.
Поставете колелото според направените маркировки. Спуснете превозното средство и затегнете диагонално гайките на колелата
Затегнете долната монтажна гайка.
Монтирайте облицовката на багажното отделение, ако е била свалена.
Проверете ъглите на регулиране на задните колела.
Амортисьорна стойка - демонтаж и монтаж
Демонтаж
Свалете задната пружинна амортисьорна стойка.
За да свалите амортисьора, първо трябва да стиснете пружината.

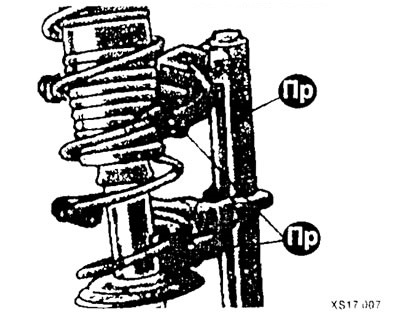

Стиснете извор на напрежение стяжным устройство Поставете задната пружинную) багажник в тела, бавно и равномерно стиснете извор на напрежение до разтоварване на горната чаша система.

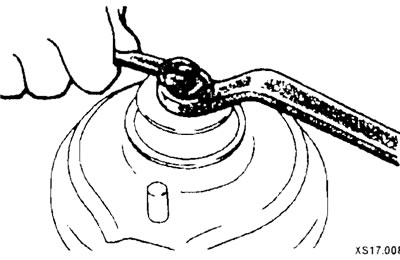

След като пружината е здраво компресирана, развийте закрепващата гайка, като същевременно държите буталния прът с гаечен ключ.
Отстранете вътрешните части на решетката.
Събрание
Проверете амортисьора преди монтажа.
Ако сменяте пружина, компресирайте новата пружина

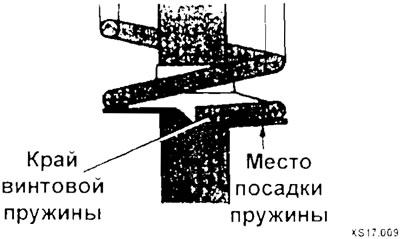

Поставете спиралната пружина така, че да пасне правилно върху ушите на долната пружинна облицовка.

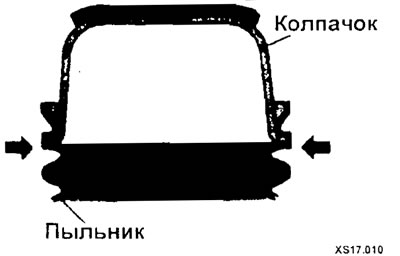

Поставете отделните части върху пружинната стойка. В същото време щракнете капачката в ботуша.

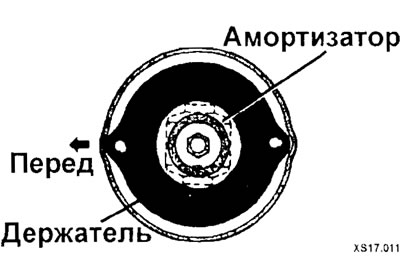

Монтирайте горната опора на пружинната стойка и я подравнете с долната скоба на амортисьора.
Затегнете новата самозатягаща се гайка до 50 Nm, като същевременно държите буталния прът с гаечен ключ.
Бавно освободете пружината. Краищата на пружината трябва да паснат правилно в пружинните подложки.
Монтирайте задната пружинна амортисьорна стойка.
