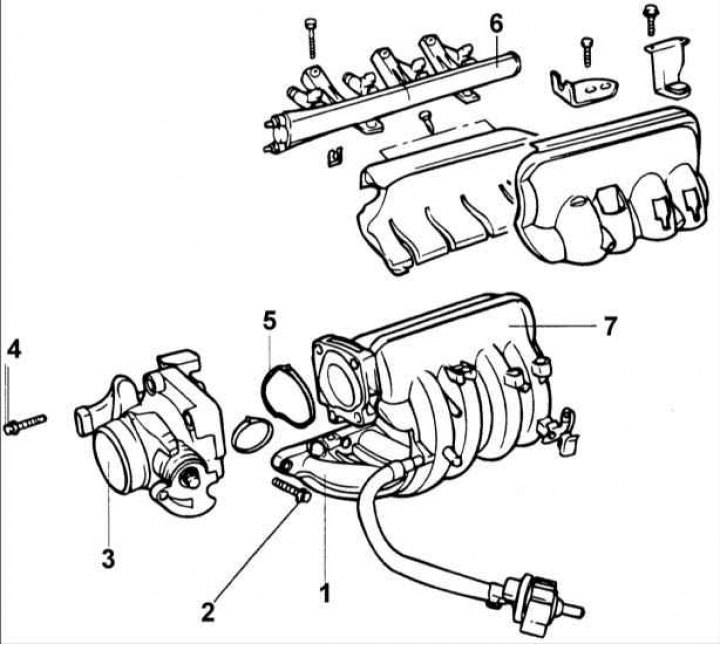

1 - всмукателен колектор; 2 - болт, 15–20 Nm; 3 - дроселна клапа; 4 - болт, 15–20 Nm; 5 - уплътнение; 6 - горивопровод; 7 - въздушна компенсационна камера.
Оттегляне

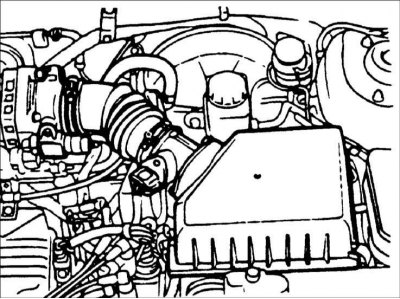

1. Изключете съединителите от сензорите за измерване на въздушния поток и положението на дросела.
2. Отстранете входа за въздух, свързан към дроселната клапа.
3. Отстранете кабела на ускорителя.
4. Отстранете маркуча за вентилация на картера и вакуумния маркуч на усилвателя на спирачките.
5. Разкачете връзките на вакуумния маркуч.
6. Отстранете опората на въздушната кутия.

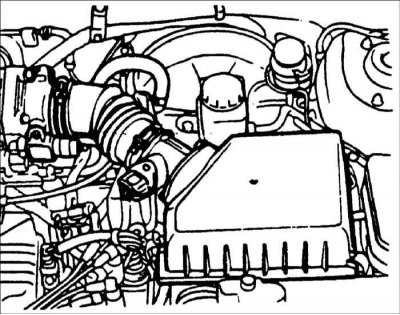

7. Отстранете въздушната кутия и уплътнението.
8. Изключете конектора на кабелния сноп от горивните инжектори.

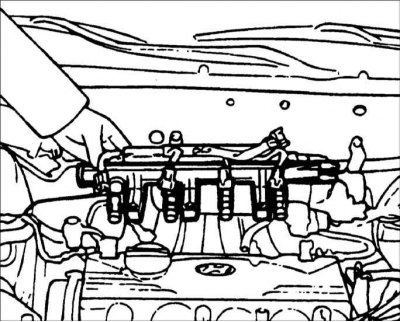

9. Отстранете горивопровода с горивните инжектори.
Внимание! Внимавайте да не изпуснете горивните инжектори, когато сваляте горивопровода.
10. Отстранете изолатора от всмукателния колектор и откачете маркуча на нагревателя.

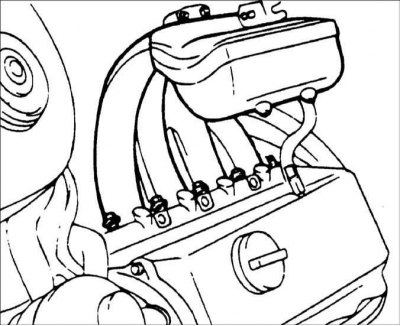

11. Свалете всмукателния колектор.
Преглед
1. Проверете въздушната камера за дефекти или пукнатини.
2. Проверете всмукателния колектор за повреда или разцепване на някоя част.
3. Проверете въздушната тръба за повреда или разцепване на някоя част.
Инсталация
1. Монтирайте горивния тръбопровод със закрепените към него горивни инжектори.
Внимание! Внимавайте да не изпуснете горивните инжектори, когато сваляте горивопровода.
2. Проверете дали изолаторите са поставени правилно в отворите на горивопровода.
