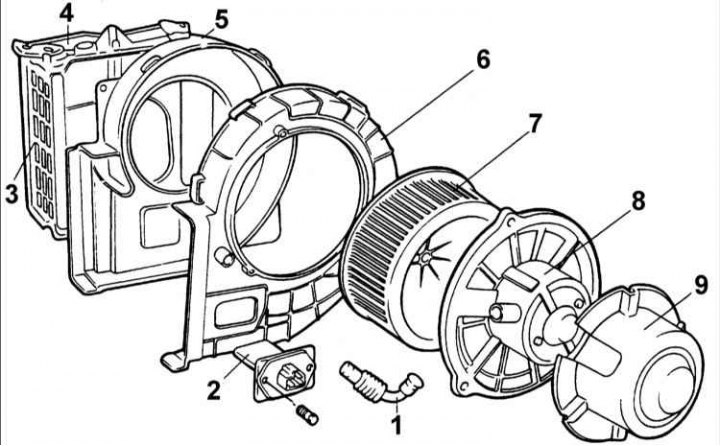

1 – тръба за охлаждане на двигателя на вентилатора; 2 – блок от резистори; 3 – въздухозаборник; 4 – вал на клапата за всмукване на въздух; 5 – горен корпус на вентилатора; 6 – долен корпус на вентилатора; 7 – работно колело на вентилатора; 8 – двигател на вентилатора; 9 – капак на двигателя на вентилатора.
Премахване
1. Свалете арматурното табло.

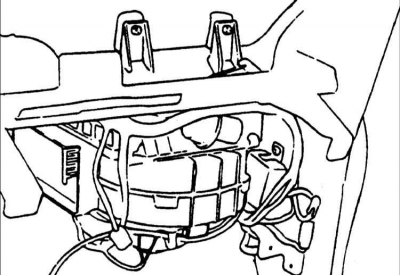

2. Изключете съединителите от двигателя на вентилатора и резисторния блок.
3. Развийте гайките и извадете изпарителя.

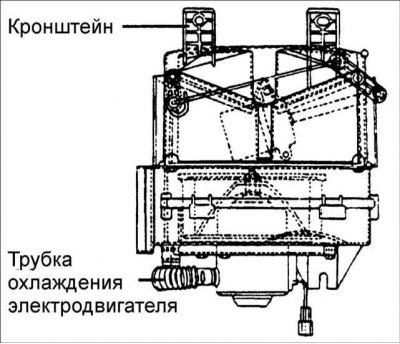

4. Отстранете 3-те гайки (или болтове), закрепващи скобата на вентилатора.
5. Отстранете модула на вентилатора.
Монтиране
6. Монтажът се извършва в ред, обратен на демонтаж.
Премахване
Оригинална версия на статията на уебсайта (www.hyundaibook.ru)
1. Откачете тръбата за охлаждане на двигателя на вентилатора.

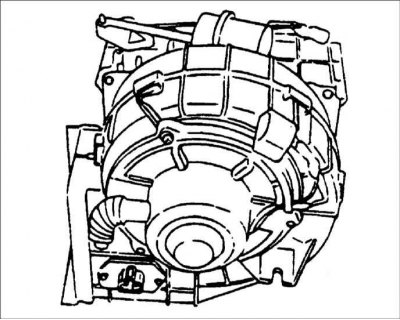

2. Отстранете трите винта и отстранете двигателя на вентилатора.
3. Освободете скобите, закрепващи въздухозаборника към горния корпус на вентилатора.
4. Отстранете входа за въздух.

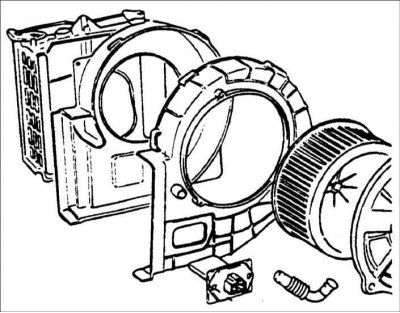

5. С помощта на плоска отвертка освободете шестте скоби и отделете горния и долния корпус на вентилатора.
6. Отстранете двата винта и резистора на вентилатора.
7. Сглобяването се извършва в ред, обратен на разглобяването.
Проверка на двигателя на вентилатора
Използвайте допълнителни проводници за подаване на напрежение от батерията към контактите и конектора на двигателя на вентилатора. Ако моторът на вентилатора се върти, това означава, че работи правилно.
