Головка блока цилиндров — замена и установка прокладки (все двигатели)

0

Снимать головку цилиндров следует только при охлажденном двигателе. Впускной и выпускной коллекторы остаются подсоединенными.

Неисправность головки цилиндров опознается по одному или нескольким признакам:
  • низкая мощность;
  • утечка охлаждающей жидкости. Выхлопные газы белого цвета при горячем двигателе;
  • большой расход масла;
  • попадание охлаждающей жидкости в масло. (Уровень масла повышается. Пузырьки пены на измерительном стержне. Масло жидкое, серого цвета).
  • наличие моторного масла в охлаждающей жидкости;
  • отсутствие компрессии в двух соседних цилиндрах;
  • охлаждающая жидкость сильно бурлит.

Установка



Перед установкой головки цилиндров удалите остатки уплотнений с головки цилиндров и двигательного блока. Чтобы в отверстия блока не попала грязь, закройте отверстия тряпкой.

Проверьте, нет ли в отверстиях под болты головки цилиндров масла. Если есть, его надо удалить, промокнув масло.

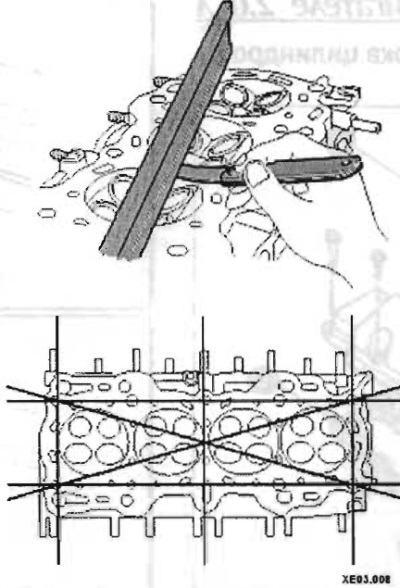

Проверьте стальной линейкой перекос головки цилиндров и двигательного блока, а также перекос в различных местах головки цилиндров.



Замените прокладку головки цилиндров.

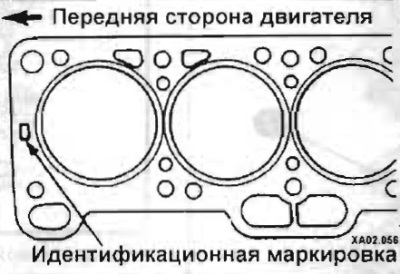

Наложите прокладку головки цилиндров без герметика так, чтобы не закрыть отверстия. Идентификационная маркировка должна быть обращена к головке цилиндров вверх.




Наложите новую прокладку на переднюю трубу глушителя.

Поставьте головку цилиндров. Следите, чтобы распределительный вал находился в положении ВМТ 1-го цилиндра.

От руки закрутите 10 болтов головки цилиндров с шайбами. Затягивание болтов головки цилиндров проводите на холодном двигателе за 3-4 приема. При каждом приеме болты затягивайте в порядке от 1 к 10.

Внимание: Болты крепления головки блока цилиндров рекомендуется заменить.

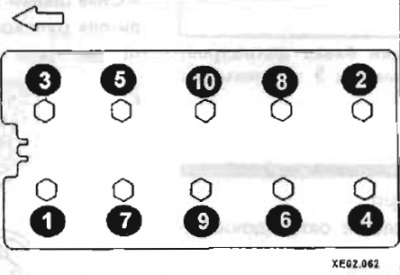

Порядок затягивания болтов головок 1,6 и 1,8 литровых двигателей
  • 1-й прием: с динамометрическим ключом на 20 Нм;
  • 2-й прием: с динамометрическим ключом на 40 Нм;
  • 3-й прием: с динамометрическим ключом на 70 Нм;
  • 4-й прием: с динамометрическим ключом на 90-100 Нм.

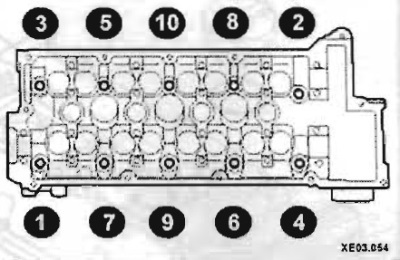

Порядок затягивания болтов головки цилиндров 2,0 литрового двигателя
  • 1-й прием: с динамометрическим ключом на 30 Нм;
  • 2-й прием: довернуть на угол 60°;
  • 3-й прием: довернуть на угол 65°.


Установите глушитель.


Установите распредвал и коромысла (двигатели 1,6 л и 1,8 л).

Наденьте и закрепите на распределительном валу зубчатое колесо с зубчатым ремнем. Следите, чтобы распределительный и коленчатый валы находились в положении ВМТ, и положение зубчатого ремня на зубчатом колесе не сбилось.

Наложите новую прокладку крышки головки цилиндров, наденьте крышку головки цилиндров и попеременно затяните болты.

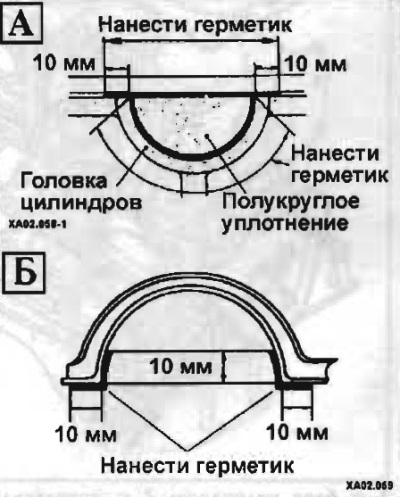

Только двигатели 1,6 и 1,8 л: на рисунке А показано, как вставить полукруглое уплотнение, предварительно нанеся герметик на контактную поверхность головки цилиндров и на уплотнение.



На рисунке Б показано, как правильно покрыть прокладку крышки головки цилиндров герметиком, поставить ее и окончательно затянуть.

Установите верхний кожух зубчатого ремня и закрепите штуцер впускного коллектора с усилием 25 Нм.

Проверьте шланги охлаждающей жидкости, масляные и низкого давления на наличие пористости и порывов.

Наденьте все шланги низкого давления и затяните хомутами.

Закрепите жгут проводов на впускном коллекторе.

Подключите электропроводку к двигателю.

Смочите бензином все места соединений. Поставьте и закрепите топливоподводящую трубу с новым уплотнительным кольцом. Следите, чтобы не пережать или не повредить уплотнительное кольцо.


Подсоедините трос газа к элементу дроссельной заслонки и закрепите на впускном коллекторе.

Установите провода зажигания.

Наденьте шланг низкого давления вакуумного усилителя тормозной системы и шланги охлаждающей жидкости и отопителя и закрепите хомутами.

Подсоедините воздухозаборный шланг и закрепите хомутом.

Наденьте шланг вентиляции картера на шланг впуска воздуха и на крышку головки цилиндров.

Проверьте уровень масла в двигателе.

Отрегулируйте трос газа.

Подключите провод массы к аккумулятору.

Прогрейте двигатель до рабочей температуры.

Проверьте места подсоединения шлангов на герметичность.

Проверьте установку момента зажигания.

Проверьте работу двигателя на холостом ходу.

Выставите часы.
