Снятие
Отсоединив шланг принудительной вентиляции двигателя, снимите воздушный фильтр.

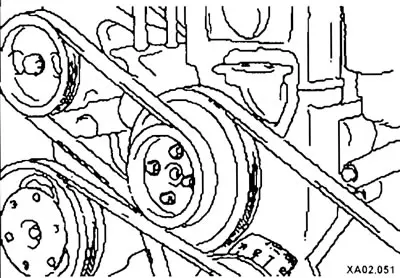

Снимите шкивы водяного насоса и коленчатого вала.
![](https://www.hyundaibook.ru/img/elantra/0167.jpg)

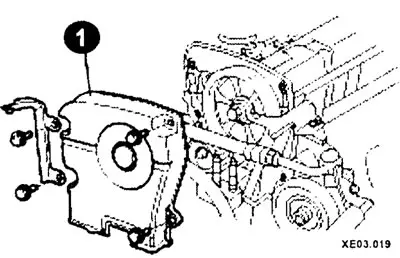

Снимите верхнюю крышку (1) зубчатого ремня.
![](https://www.hyundaibook.ru/img/elantra/0168.jpg)

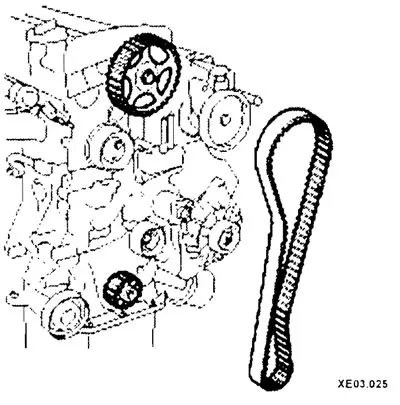

Отвернув болт крепления, переместите натяжной ролик зубчатого ремня по направлению к водяному насосу и снимите зубчатый ремень.
![](https://www.hyundaibook.ru/img/elantra/0169.jpg)
Отсоедините провода зажигания.

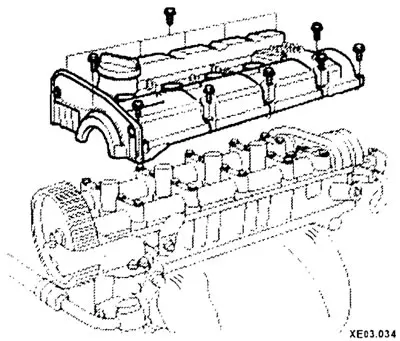

Снимите крышку головки блока цилиндров.
![](https://www.hyundaibook.ru/img/elantra/0170.jpg)

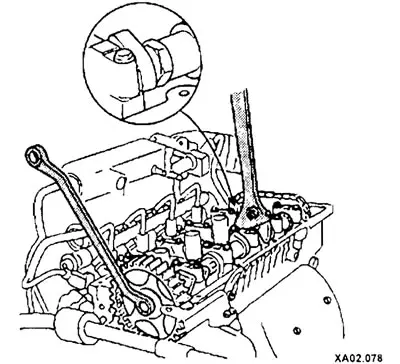

Снимите зубчатое колесо распредвала (при необходимости).
![](https://www.hyundaibook.ru/img/elantra/0171.jpg)

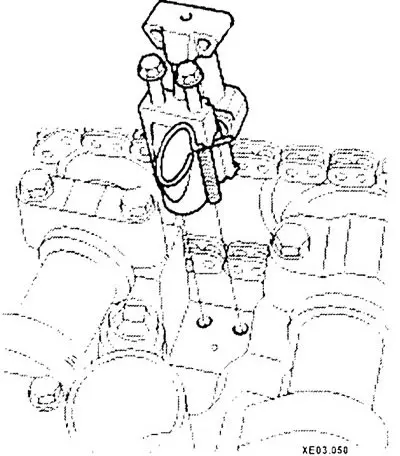

Отвернув болты крепления, снимите натяжное устройство цепи привода распредвала впускных клапанов.
![](https://www.hyundaibook.ru/img/elantra/0172.jpg)

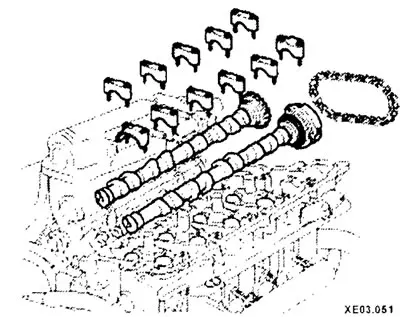

Отвернув болты крепления, снимите крышки подшипников распредвала, распредвалы и цепь, соединяющую распредвалы.
![](https://www.hyundaibook.ru/img/elantra/0173.jpg)

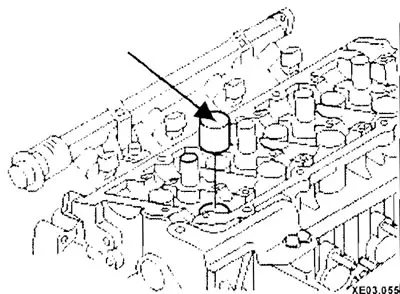

Извлеките толкатели/гидротолкатели клапанов.
![](https://www.hyundaibook.ru/img/elantra/0174.jpg)
Установка
Установка распредвалов осуществляется в обратной последовательности с учетом следующего:

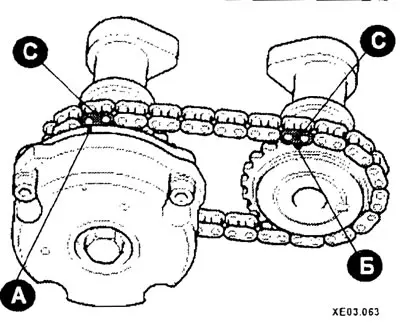

При установке цепи распредвалов необходимо совместить метки (А), (Б), находящиеся на звездочках с метками, находящимися на цепи (С).
![](https://www.hyundaibook.ru/img/elantra/0175.jpg)

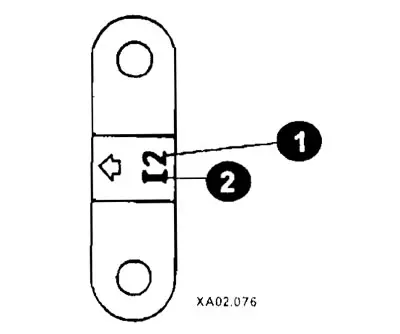

При установке крышек подшипников не перепутайте крышки (устанавливайте согласно идентификационных меток).
![](https://www.hyundaibook.ru/img/elantra/0176.jpg)
1 - номер крышки;
2 - принадлежность распредвалу.

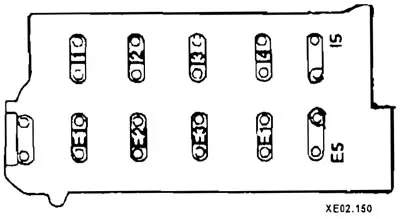

Внимание: Распредвал впускных клапанов имеет маркировку I, а распредвал выпускных клапанов имеет маркировку Е.
![](https://www.hyundaibook.ru/img/elantra/0177.jpg)
Затяжку крышек проводите за 2-3 приема моментом 15 Нм.

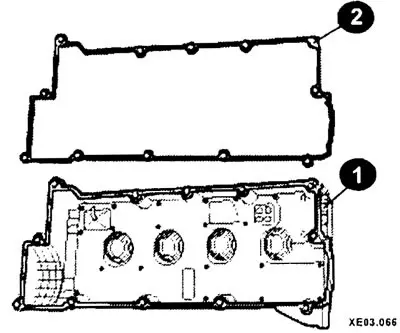

Установите крышку головки блока цилиндров (1) с прокладкой (2).
![](https://www.hyundaibook.ru/img/elantra/0178.jpg)
