Снимите ремни генератора и гидроусилителя рулевого управления.

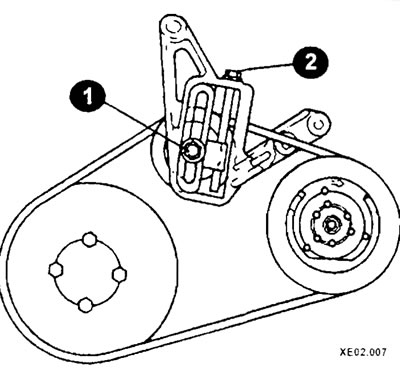

Отвернув болт (1) и вращая болт (2), ослабьте натяжение натяжного устройства ремня компрессора кондиционера.
![](https://www.hyundaibook.ru/img/elantra/0045.jpg)
Снимите натяжное устройство и ремень.
Снимите шкивы водяного насоса и гидроусилителя рулевого управления.
Снимите шкив коленчатого вала.
Снимите верхнюю и нижнюю крышки ремня привода распредвалов.
Замаркируйте и отсоедините провода свечей зажигания.
Снимите крышку блока цилиндров и ее прокладку.
![](https://www.hyundaibook.ru/img/elantra/0046.jpg)

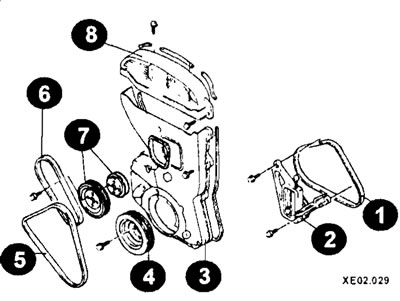

Передние элементы двигателя 1,6 л
1 — ремень привода компрессора кондиционера;
2 — натяжное устройство;
3 — нижняя крышка;
4 — шкив коленчатого вала;
5 — ремень привода генератора;
6 — ремень привода насоса охлаждающей жидкости;
7 — шкив насоса охлаждающей жидкости;
8 — верхняя крышка.
Поворачивайте коленчатый вал по часовой стрелке до совмещения всех меток. Метки на колесах распределительных валов должны совместиться с верхней поверхностью головки цилиндров, а шпонки в центре зубчатых колес распределительных валов должны быть направлены вверх. В этом случае поршень 1-го цилиндра будет в ВМТ такта сжатия.
![](https://www.hyundaibook.ru/img/elantra/0047.jpg)
Установочные метки зубчатого ремня
А, В, С — установочные метки;
1 — зубчатое колесо выпускного распредвала;
2 — шпонки;
3 — зубчатое колесо впускного распредвала;
4 — головка блока цилиндров;
5 — зубчатое колесо коленчатого вала;
6 — зубчатое колесо масляного насоса.
Снимите натяжное устройство.
Снимите зубчатый ремень.

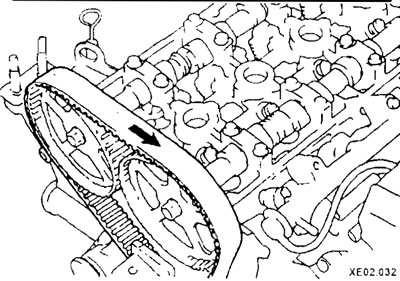

Внимание: Если этот ремень будет повторно устанавливаться, то на него необходимо нанести стрелку, указывающую направление вращения.
![](https://www.hyundaibook.ru/img/elantra/0048.jpg)
Снимите ролик натяжного устройства.
Проверка
Визуально проверьте состояние зубчатого ремня. При обнаружении перечисленных ниже дефектов замените ремень.
![](https://www.hyundaibook.ru/img/elantra/0049.jpg)

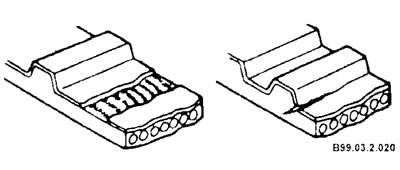

Зубья сломаны или имеют трещины у основания
Вероятные причины дефектов:
- заедание распределительного вала или распределителя;
- повреждены сальники коленчатого и/или распределительного вала.
![](https://www.hyundaibook.ru/img/elantra/0050.jpg)

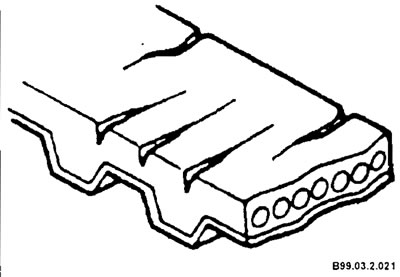

Обратная сторона ремня сильно изношена или имеет трещины
Вероятные причины дефектов:
- заедание натяжного ролика;
- перегрев двигателя;
- ремень задевает за крышку.
![](https://www.hyundaibook.ru/img/elantra/0051.jpg)

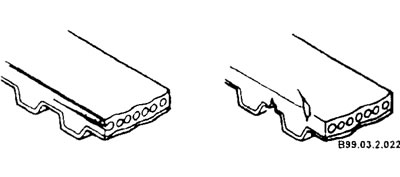

Изношена боковая поверхность ремня. Края ремня скруглены, нити корда растрепаны и выходят наружу
Вероятные причины дефектов:
- неправильная установка ремня;
- боковые поверхности натяжного ролика имеют зазубрины или большой износ.
![](https://www.hyundaibook.ru/img/elantra/0052.jpg)

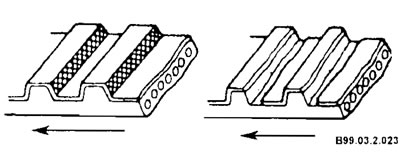

Износ зубьев. Стерто наружное покрытие на упорной поверхности зубьев, резиновый слой под ним потерт и имеет белесый цвет
Вероятные причины дефектов:
- плохое уплотнение крышки ремня;
- течь в водяном насосе;
- неправильная работа распределительного вала;
- неправильная работа распределителя;
- излишнее натяжение ремня.
![](https://www.hyundaibook.ru/img/elantra/0053.jpg)
Попадание на ремень масла, охлаждающей жидкости или воды
Вероятные причины дефектов:
- плохое уплотнение в сальниках;
- течь в водяном насосе;
- плохое уплотнение крышки ремня.

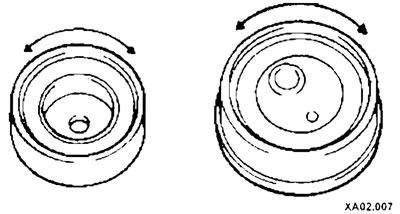

Проверьте натяжной и обводной ролики на износ и повреждения
Проверьте степень износа зубчатых колес и натяжного устройства. Зубья колеса должны иметь четкий профиль, не должны быть округлены, а впадины между зубьями должны быть чистые.

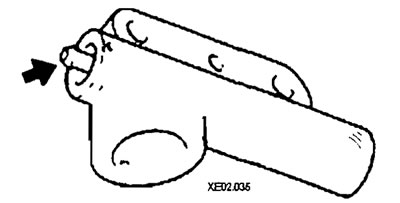

Осмотрите натяжное устройство на износ и повреждения. Тщательно осмотрите наконечник штанги толкателя на наличие следов износа.
![](https://www.hyundaibook.ru/img/elantra/0054.jpg)

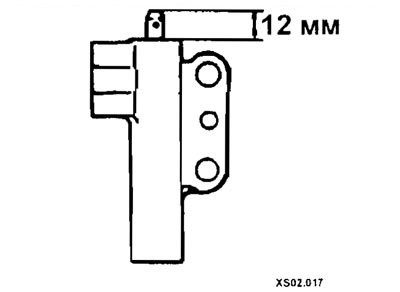

Измерьте длину выступания толкателя. Она должна быть 12 мм. При несоответствии этого параметра замените натяжное устройство.
![](https://www.hyundaibook.ru/img/elantra/0055.jpg)

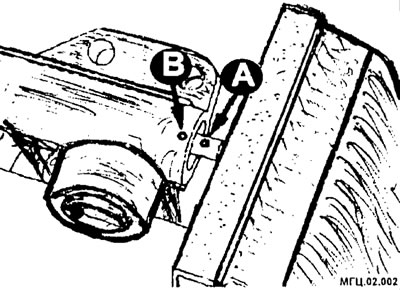

Перед установкой зубчатого ремня необходимо вдавить толкатель в натяжное устройство так, чтобы отверстия (А) и (В) совпали, и вставьте технологическую проволоку.
![](https://www.hyundaibook.ru/img/elantra/0056.jpg)
Установка

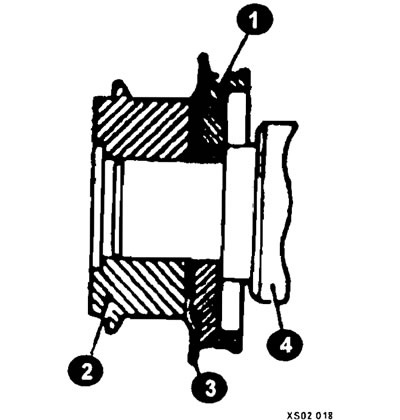

Установка осуществляется в обратной последовательности с учетом следующего: • Правильно установите зубчатые колеса (1, 2) и фланец (3) коленчатого вала (4).
![](https://www.hyundaibook.ru/img/elantra/0057.jpg)

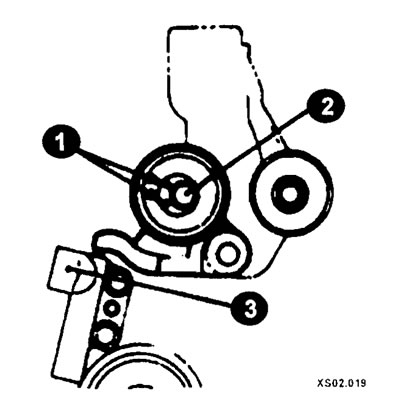

Отрегулируйте положение натяжного ролика, при этом отверстия под штифты (1) должны находиться слева от болта (2), а кронштейн ролика должен упираться в натяжное устройство (3).
![](https://www.hyundaibook.ru/img/elantra/0058.jpg)

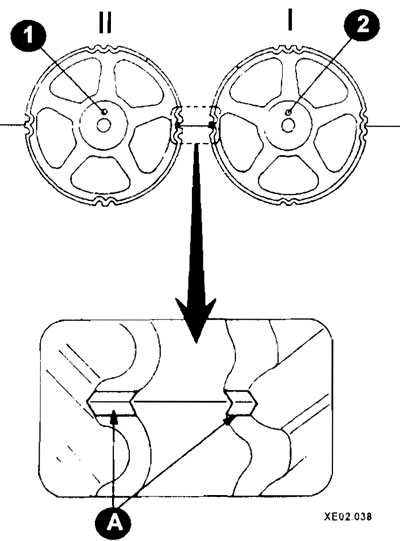

Поверните зубчатые колеса впускных (I) и выпускных (II) клапанов так, чтобы их шпонки (1) и (2) были обращены вверх. Затем совместите установочные метки (А).
![](https://www.hyundaibook.ru/img/elantra/0059.jpg)

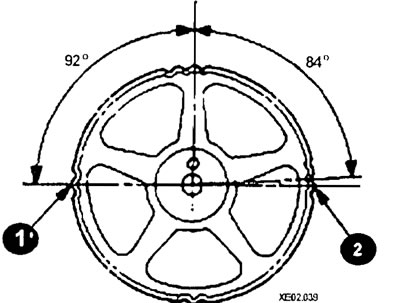

Внимание. Не перепутайте зубчатые колеса, т.к. метки (1) и (2) смещены относительно шпонки.
![](https://www.hyundaibook.ru/img/elantra/0060.jpg)

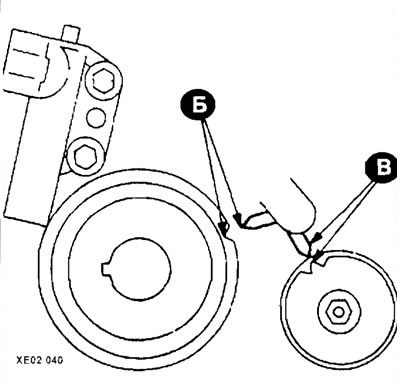

Установите зубчатые колеса коленчатого вала и масляного насоса так, чтобы установочные метки (Б) и (В) располагались в соответствии с рисунком.
![](https://www.hyundaibook.ru/img/elantra/0061.jpg)
Зубчатый ремень надевается в следующей последовательности:
- зубчатое колесо коленчатого вала;
- натяжное устройство;
- зубчатое колесо масляного насоса;
- обводной ролик;
- зубчатое колесо распределительного вала впускных клапанов;
- зубчатое колесо распределительного вала выпускных клапанов (перед надеванием необходимо повернуть это зубчатое колесо на один зуб по часовой стрелке до совмещения установочной метки головки блока цилиндров).
![](https://www.hyundaibook.ru/img/elantra/0062.jpg)

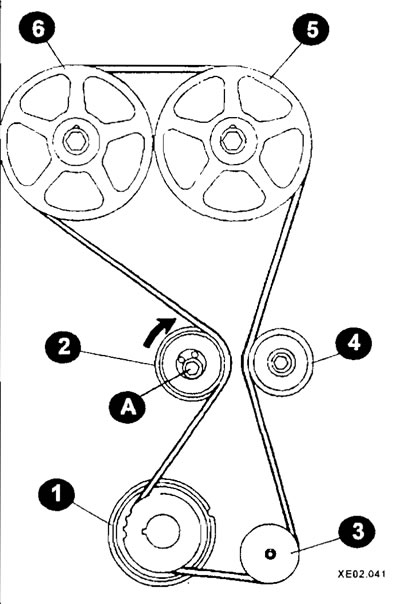

Последовательность надевания зубчатого ремня
Провернув натяжное устройство (2) в направлении стрелки, слегка натяните ремень и затяните центральный болт (А).
Проверните коленчатый вал вначале на 1/4 оборота против часовой стрелки, а затем в обратном направлении до совмещения всех установочных меток (ВМТ).

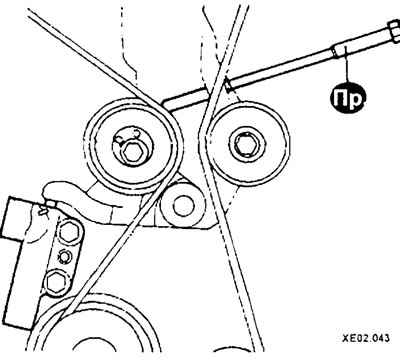

Вынув пробку из задней крышки зубчатого ремня, вверните в отверстие специальное приспособление до упора в кронштейн натяжителя.
![](https://www.hyundaibook.ru/img/elantra/0063.jpg)
Отвернув центральный болт натяжного устройства, натяните зубчатый ремень.

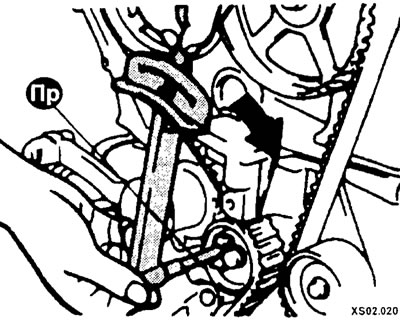

Удерживая ролик натяжителя приспособлением и динамометрическим ключом, затяните центральный болт требуемым моментом затяжки.
![](https://www.hyundaibook.ru/img/elantra/0064.jpg)

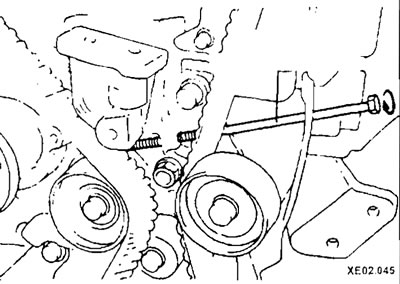

Вверните приспособление до контакта с кронштейном натяжителя.
![](https://www.hyundaibook.ru/img/elantra/0065.jpg)

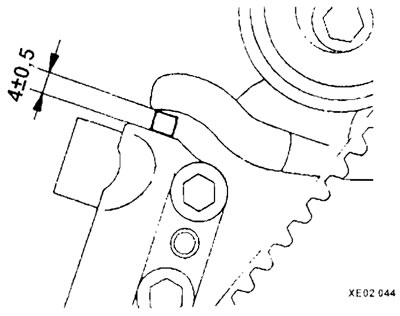

После этого проверните приспособление еще на 2,5-3 оборота. При этом толкатель натяжного приспособления должен утопиться до требуемой величины (4±0,5 мм).
![](https://www.hyundaibook.ru/img/elantra/0066.jpg)

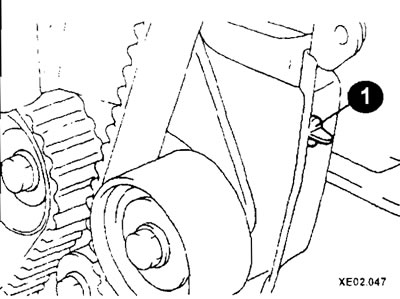

Вставьте пробку (1) в отверстие задней крышки зубчатого ремня.
![](https://www.hyundaibook.ru/img/elantra/0067.jpg)

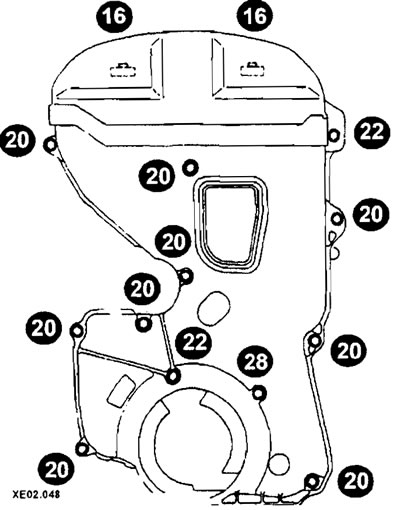

Установите крышки зубчатого ремня и затяните болты крепления. Не перепутайте болты крепления крышки — они имеют различную длину (длина болтов указана на рисунке).
![](https://www.hyundaibook.ru/img/elantra/0068.jpg)
