Všeobecné informácie
Snímač teploty chladiacej kvapaliny je inštalovaný v kanáli chladiaceho plášťa hlavy valcov. Zisťuje teplotu chladiacej kvapaliny motora a prenáša signál do elektronickej riadiacej jednotky motora. Senzor je termistor, ktorý je citlivý na zmeny teploty. Odpor snímača klesá so zvyšujúcou sa teplotou chladiacej kvapaliny motora.
Na základe napätia signálu snímača elektronická riadiaca jednotka motora odhaduje teplotu chladiacej kvapaliny a upravuje trvanie signálu otvorenia vstrekovača a časovanie zapaľovania. Ak je teplota chladiacej kvapaliny veľmi nízka, elektronická riadiaca jednotka motora obohatí zmes vzduchu a paliva (predĺži trvanie signálu otvorenia vstrekovača) a zvýši časovanie zapaľovania (nastaví skoré zapaľovanie).

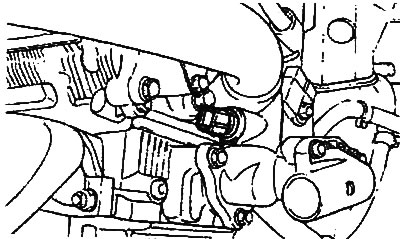

Motory 2,0 l/2,4 l |

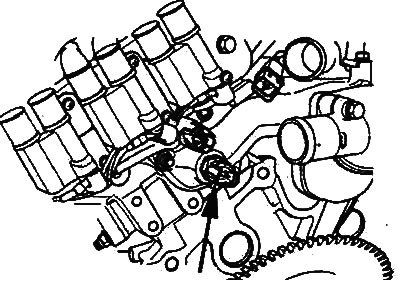

Motor 2,7l |
Pokyny na odstraňovanie problémov
Ak zvýšené voľnobežné otáčky pri zahrievaní studeného motora nie sú normálne alebo je zahrievanie motora sprevádzané čiernym dymom z výfukového potrubia, príčinou môže byť s najväčšou pravdepodobnosťou snímač teploty chladiacej kvapaliny.
Kontrola snímača
1. Demontujte snímač teploty chladiacej kvapaliny zo sacieho potrubia motora.
2. Ponorte meraciu časť snímača do vody známej teploty a zmerajte odpor medzi svorkami snímača.
Tabuľka. Nominálne hodnoty.
| Teplota | Odpor (kOhm) |
| 0°C | 5,9 |
| 20°C | 2,5 |
| 40°C | 1,1 |
| 80°C | 0,3 |
3. Ak sa nameraný odpor líši od nominálnych hodnôt, vymeňte snímač teploty chladiacej kvapaliny.
Kontrola pomocou testera
1. Podmienky vykonania inšpekcie.
Kľúč zapaľovania: v polohe "ON" alebo motor beží.
2. Vykonanie kontroly:
Odčítajte hodnoty testeru (teplota chladiacej kvapaliny zaznamenaná snímačom).
Tabuľka. Nominálne hodnoty.
| Stav motora (teplota chladiacej kvapaliny) | Nominálna hodnota |
| Pri -20°C | -20°C |
| Pri 0°C | 0°C |
| Pri 20°C | 20°C |
| Pri 40°C | 40°C |
| Pri 80°C | 80°C |
Kontrola pomocou voltmetra
Zmerajte signálne napätie snímača teploty chladiacej kvapaliny.
Tabuľka. Nominálne hodnoty.
| Stav motora (teplota chladiacej kvapaliny) | Nominálna hodnota |
| Pri 0°C | 4,05 V |
| Pri 20°C | 3,44 V |
| Pri 40°C | 2,72 V |
| Pri 80°C | 1,25 V |
