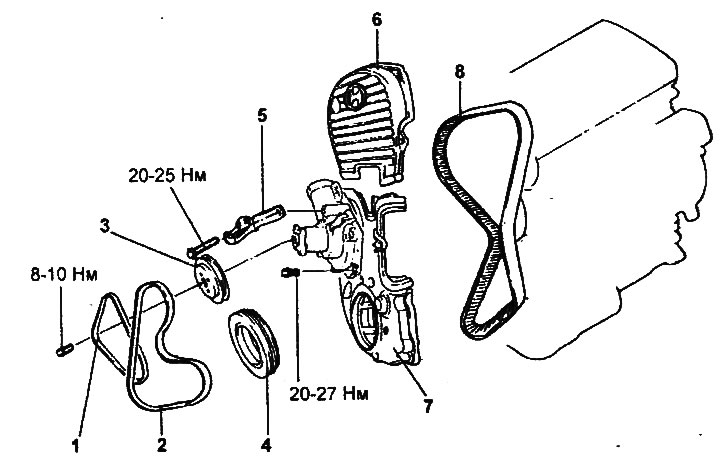

Čerpadlo chladiacej kvapaliny.
1 - hnací remeň generátora, 2 - hnací remeň čerpadla posilňovača riadenia, 3 - remenica čerpadla chladiacej kvapaliny, 4 - remenica kľukového hriadeľa, 5 - nastavovacia tyč generátora, 6 - horný kryt rozvodového remeňa, 7 - spodný kryt rozvodového remeňa, 8 - rozvodový remeň.
Odstránenie
1. Vypustite chladiacu kvapalinu.
Poznámka: Aby ste predišli popáleninám, neodstraňujte uzáver chladiča ani uzáver expanznej nádoby, keď je motor horúci, pretože kvapalina a para sú pod tlakom.
2. Odpojte prívodné potrubie chladiaceho systému od čerpadla chladiacej kvapaliny.
3. Odstráňte hnací remeň alternátora a remenicu čerpadla chladiacej kvapaliny.
4. Odstráňte kryty rozvodového remeňa, rozvodový remeň a napínaciu kladku rozvodového remeňa.

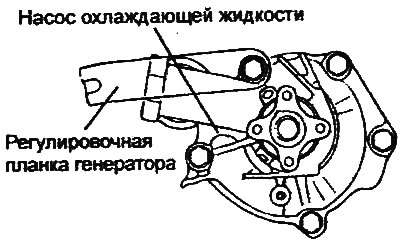

5. Odskrutkujte upevňovacie skrutky čerpadla chladiacej kvapaliny a potom odstráňte nastavovaciu tyč generátora.
6. Demontujte zostavu čerpadla chladiacej kvapaliny z bloku valcov.
Vyšetrenie
1. Skontrolujte čerpadlo, či nie je prasknuté, poškodené alebo opotrebované. V prípade potreby vymeňte zostavu čerpadla chladiacej kvapaliny.
2. Skontrolujte poškodenie, nadmerný prevádzkový hluk a pomalé otáčanie ložiska av prípade potreby vymeňte zostavu čerpadla chladiacej kvapaliny.
3. Skontrolujte čerpadlo, či cez tesnenia neuniká chladiaca kvapalina. V prípade potreby vymeňte zostavu čerpadla chladiacej kvapaliny.
4. Skontrolujte, či z čerpadla neuniká chladiaca kvapalina. Ak dôjde k úniku chladiacej kvapaliny, zostava tesnenia je chybná. Vymeňte zostavu čerpadla chladiacej kvapaliny.
Inštalácia
1. Odstráňte zvyšné staré tesnenie z dosadajúcich plôch čerpadla chladiacej kvapaliny a bloku valcov.

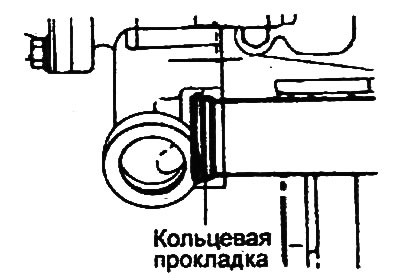

2. Nainštalujte nový O-krúžok do drážky na prednej strane prívodného potrubia chladiaceho systému a potom na O-krúžok naneste trochu vody alebo chladiacej kvapaliny. Neaplikujte tuk ani olej.

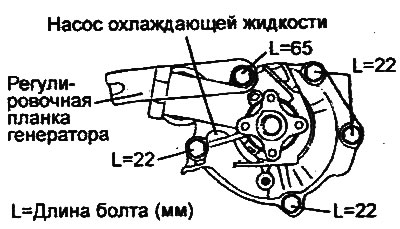

3. Nainštalujte čerpadlo chladiacej kvapaliny spolu s novým tesnením a utiahnite skrutky upevňujúce čerpadlo k bloku valcov menovitým momentom.
- Uťahovací moment: 20-27 Nm
4. Nainštalujte napínač rozvodového remeňa a rozvodový remeň. Upravte napnutie rozvodového remeňa a potom nainštalujte kryty remeňa.
5. Nainštalujte remenicu čerpadla chladiacej kvapaliny a hnací remeň alternátora, potom nastavte napnutie remeňa.
6. Naplňte chladiaci systém chladiacou kvapalinou.
7. Naštartujte motor a skontrolujte, či neuniká chladiaca kvapalina
