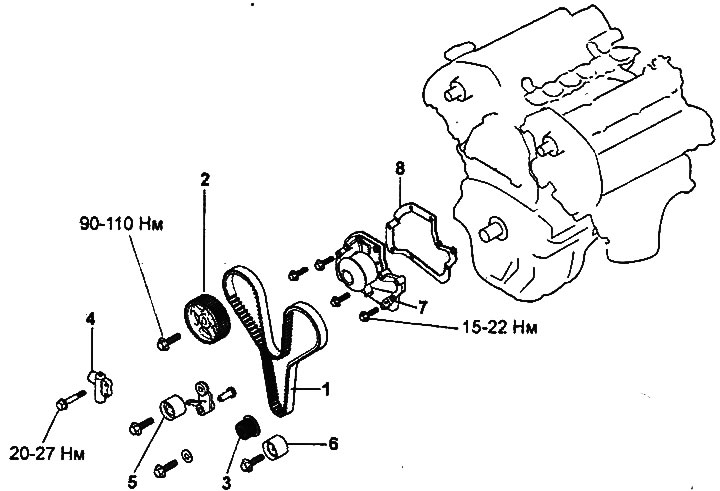

Čerpadlo chladiacej kvapaliny.
1 - rozvodový remeň, 2 - ozubené koleso vačkového hriadeľa, 3 - ozubené koleso kľukového hriadeľa, 4 - automatický napínač, 5 - napínacia kladka rozvodového remeňa, 6 - vodiaca kladka, 7 - čerpadlo chladiacej kvapaliny, 8 - tesnenie.

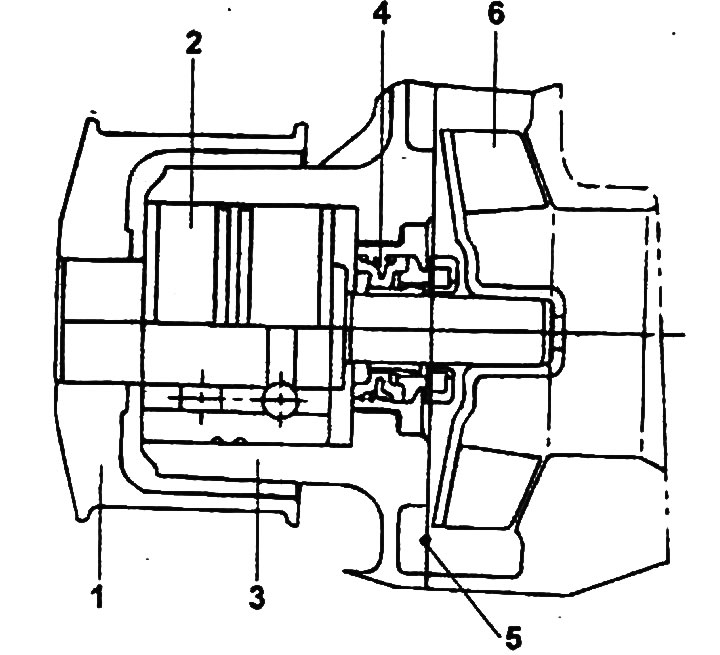

Časti čerpadla chladiacej kvapaliny.
1 - remenica čerpadla chladiacej kvapaliny, 2 - zostava ložiska čerpadla chladiacej kvapaliny, 3 - skriňa čerpadla chladiacej kvapaliny, 4 - tesnenie, 5 - tesnenie, 6 - obežné koleso čerpadla chladiacej kvapaliny.
Originál je možné si prečítať na zdroji HyundaiBook
Odstránenie
1. Odskrutkujte vypúšťaciu zátku a vypustite chladiacu kvapalinu.
2 Odstráňte hnací remeň príslušenstva a automatický napínač.
3. Odstráňte kryty rozvodového remeňa, automatický napínač rozvodového remeňa a napínaciu kladku rozvodového remeňa.
4. Odstráňte upevňovacie skrutky čerpadla chladiacej kvapaliny.
5. Demontujte zostavu čerpadla chladiacej kvapaliny z bloku valcov.
Vyšetrenie
1. Skontrolujte každý diel, či nie je prasknutý, poškodený alebo opotrebovaný a v prípade potreby vymeňte zostavu čerpadla chladiacej kvapaliny.
2. Skontrolujte poškodenie, nadmerný prevádzkový hluk a pomalé otáčanie ložiska av prípade potreby vymeňte zostavu čerpadla chladiacej kvapaliny.
3. Skontrolujte, či z čerpadla neuniká chladiaca kvapalina zo zostavy tesnenia. V prípade potreby vymeňte zostavu čerpadla chladiacej kvapaliny.
Inštalácia

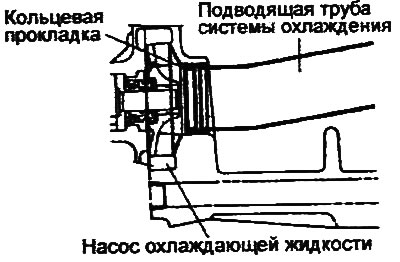

1. Odstráňte zvyšné staré tesnenie z dosadajúcich plôch čerpadla chladiacej kvapaliny a bloku valcov.

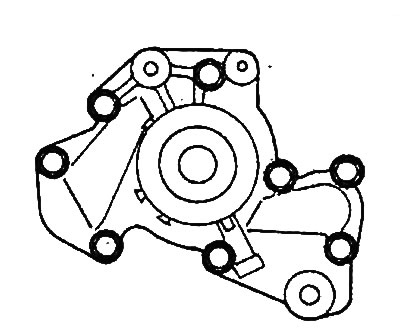

2. Nainštalujte čerpadlo chladiacej kvapaliny s novým tesnením a utiahnite upevňovacie skrutky čerpadla na menovitý krútiaci moment.
- Uťahovací moment: 15-22 Nm
3. Nainštalujte automatický napínač, napínaciu kladku a rozvodový remeň. Upravte napnutie rozvodového remeňa a potom nainštalujte kryty rozvodového remeňa.
4. Nainštalujte automatický napínač a remeň pohonu príslušenstva, potom upravte napnutie remeňa pomocou automatického napínača.
5. Naplňte chladiaci systém čistou chladiacou kvapalinou.
6. Naštartujte motor a skontrolujte, či neuniká chladiaca kvapalina.
