Montáž radiátora.
1 - uzáver chladiča, 2 - horná podpera chladiča, 3 - hadica expanznej nádoby, 4 - expanzná nádrž chladiaceho systému, 5 - horná hadica chladiča, 6 - spodná hadica chladiča, 7 - ventilátor chladiča, 8 - ventilátor kondenzátora klimatizácie.
Odstránenie
1. Odpojte kábel od záporného pólu batérie.
2. Odpojte konektor motora ventilátora chladiča.
3. Odskrutkujte vypúšťaciu zátku chladiča a vypustite chladiacu kvapalinu.

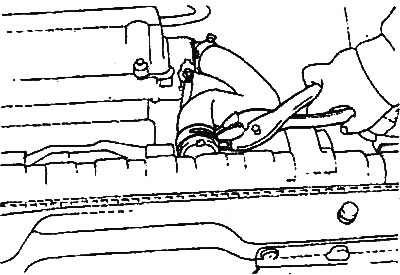

4. Odpojte hornú a dolnú hadicu chladiča a rúrku expanznej nádoby, pričom predtým označte vzájomné polohy dielov na hadiciach a svorkách, aby ste uľahčili ďalšiu inštaláciu.
5. (Modely s automatickou prevodovkou) Odpojte hadice chladiča kvapaliny automatickej prevodovky.
Pozor: po odpojení hadíc chladiča kvapaliny automatickej prevodovky je potrebné uzavrieť otvory v hadiciach, armatúrach chladiča a potrubí automatickej prevodovky zátkami, aby sa zabránilo vytekaniu kvapaliny automatickej prevodovky a vniknutiu cudzích častíc dovnútra.

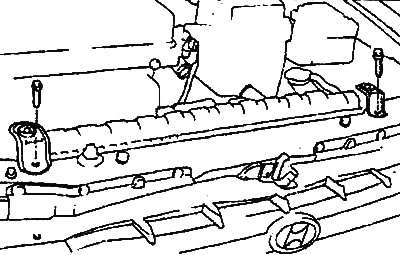

6. Odstráňte skrutku zaisťujúcu hornú podperu chladiča.
7. Odstráňte chladič spolu s elektrickými ventilátormi.
8. Demontujte motor ventilátora chladiča a motor ventilátora kondenzátora klimatizácie z chladiča chladiaceho systému.
Vyšetrenie
1. Skontrolujte chladič, či sa medzi doskami nenachádzajú cudzie predmety.
2. Skontrolujte, či rebrá chladiča nie sú ohnuté alebo poškodené. V prípade potreby platne opatrne vyrovnajte.
3. Skontrolujte chladič, či nie je poškodený a či na ňom nie sú usadeniny vodného kameňa, hrdza alebo známky korózie.
4. Skontrolujte, či hadičky chladiča nie sú prasknuté, poškodené alebo opotrebované.
5. Skontrolujte poškodenie expanznej nádoby.
6. Pri modeloch s automatickou prevodovkou skontrolujte hadičky chladiča kvapaliny automatickej prevodovky, či nie sú prasknuté, poškodené alebo opotrebované.
Inštalácia
1. Namontujte späť predtým odstránené diely.
2. Naplňte chladič a expanznú nádrž čistou chladiacou kvapalinou.
3. Naštartujte motor a zohrejte ho, kým sa neotvorí ventil termostatu. Potom vypnite motor.
