Садржај: Демонтажа ⇓ Испитивање ⇓ Провера главног и клипњачког лежаја ⇓ Мерење зазора лежаја ⇓ Провера уљних заптивки радилице ⇓ Провера поклопаца лежајева ⇓ Провера ротора сензора положаја…⇓ Скупштина ⇓
Демонтажа
Скините зупчасти каиш, кућиште пумпе за уље, замајац, склоп главе цилиндра и уљну посуду. Процедуре уклањања делова су дате у одговарајућим одељцима.
Уклоните задњу плочу блока цилиндра и задњу уљну заптивку радилице.
Уклоните поклопце клипњаче и шкољке лежаја клипњаче радилице.
Уклоните поклопце главних лежајева радилице и уклоните радилицу. Распоредите шкољке главних лежајева према њиховим одговарајућим бројевима капица.
Уклоните ротор сензора положаја радилице.

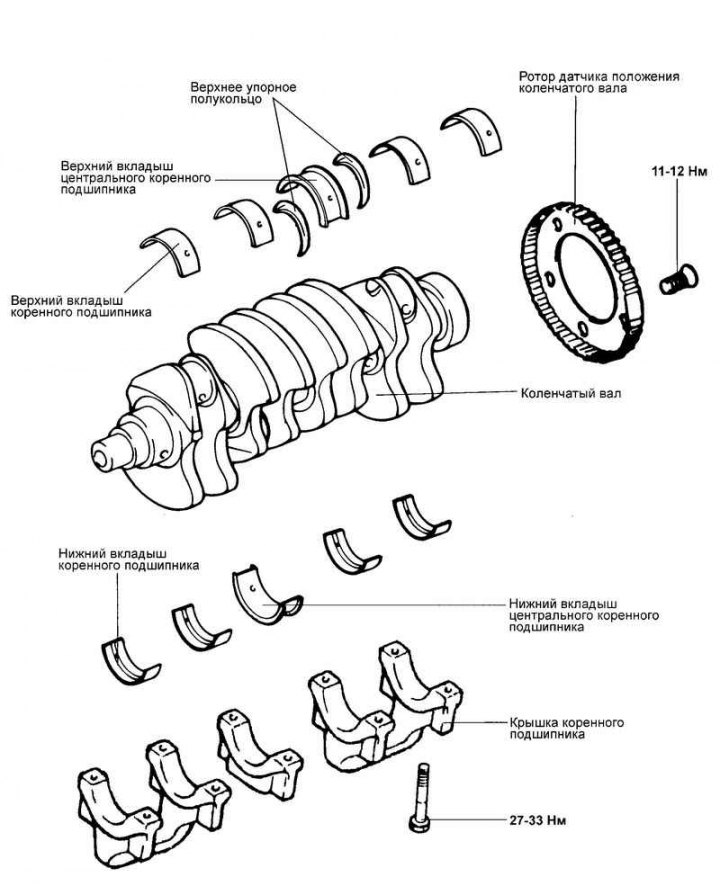

Цртање. 2.120. Цранксхафт Цомпонентс
Напомена. Да бисте поједноставили монтажу, поређајте уклоњене делове (капове клипњаче, шкољке клипњаче и главне лежајеве) према одговарајућим бројевима цилиндара и оријентацији на месту уградње.
Испитивање
Проверите да ли главни и клипњачи клипњаче имају оштећења (зарезивање и лепљење), прекомерно хабање и пукотине. Такође проверите отворе за пролаз уља да ли су зачепљени. Поправите или замените неисправан део.
Проверите конус и заобљеност главних и клипњача радилице.
Номинална вредност:
- пречник главног врата - 57 мм;
- пречник клипњаче - 45 мм;
- конусност и заокруженост рукаваца главне и клипњаче - 0,1 мм или мање.
Провера главног и клипњачког лежаја
Визуелно проверите стање површине сваке облоге (љуштење, неравни контакт, трагови, огреботине, итд.). Замените неисправне слушалице.
Мерење зазора лежаја
Измерите пречник главног и клипњача радилице.
Измерите унутрашње пречнике рупа за главне лежајеве у лежишту радилице (у блоку цилиндра и поклопцу лежаја) и отвора за лежајеве клипњаче (у доњем крају клипњаче и поклопцу клипњаче).
Измерите дебљину клипњаче и шкољке главног лежаја.
Израчунајте зазор у лежајевима на основу резултата мерења (треба да одузмете пречник рукавца вратила и дебљину шкољке лежаја од унутрашњег пречника рупе за лежај).
- Зазор лежаја клипњаче: 0,28–0,48 мм.
- Зазор главног лежаја (наведено ограничење за нове делове): 0,024 - 0,044 мм.
Провера уљних заптивки радилице
Проверите предње и задње уљне заптивке радилице да ли су оштећене или истрошене заптивне усне. Ако има било каквих недостатака, замените уљну заптивку.
Провера поклопаца лежајева

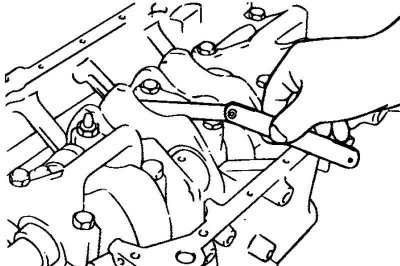

Цртање. 2.121. Провера аксијалног зазора радилице
Након уградње капица главних лежајева, проверите да ли се радилица глатко окреће и да ли је зазор на крају радилице унутар наведене вредности. Ако аксијални зазор премашује максималну дозвољену вредност, замените потисне полупрстенове лежаја и/или шкољке лежаја (слика 2.121).
- Номинална вредност: 0,06–0,26 мм.
- Максимална дозвољена вредност: 0,30 мм.
Провера ротора сензора положаја радилице
Уклоните ротор сензора положаја радилице.
Проверите да ли ротор сензора положаја радилице има оштећења, пукотина и хабања. Ако је потребно, замените ротор сензора.

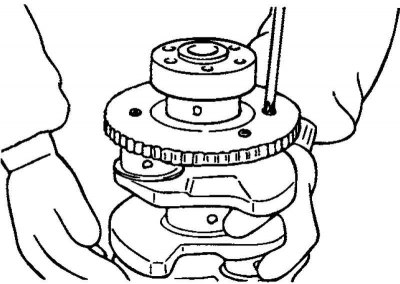

Цртање. 2.122. Провера размака између зуба ротора сензора и врха сензора помоћу мерача дубине
Проверите зазор између зуба ротора сензора и врха сензора помоћу мерача дубине (слика 2.122).
Номинална вредност зазора између зупца ротора сензора и врха сензора: 0,5–1,1 мм.
Напомена. Измерите растојање од врха зупца ротора сензора положаја радилице до монтажне површине сензора на блоку цилиндра.
Напомена. Измерите дужину врха сензора положаја радилице као растојање између краја врха сензора и равни монтаже сензора.
Напомена. Израчунајте размак као разлику између наведених вредности.
Скупштина
Уградите горње шкољке главног лежаја у лежиште радилице на блоку цилиндра.
Напомена. Будите пажљиви када постављате шкољке главних лежајева које су претходно уклоњене током демонтаже, поставите их у складу са ознакама за поравнање које су направљене пре уклањања.
Инсталирајте радилицу. Нанесите моторно уље на рукавце радилице.
Уградите доње шкољке лежаја и капице главних лежајева. Затегните завртње поклопца на номинални обртни момент следећим редоследом: средишњи поклопац лежаја, поклопац лежаја бр. 2, поклопац лежаја бр. 4, предњи поклопац лежаја и задњи поклопац лежаја.
Затегните завртње постепено у два или три корака, а затим затегните на номинални обртни момент.
Приликом уградње, поклопци морају бити постављени тако да су стрелице поклопаца усмерене ка ременици радилице и да бројеви поклопаца одговарају бројевима цилиндара.
Момент затезања вијака поклопца главног лежаја: 27–33 Нм (60–65°), вијци поклопца клипњаче: 50–53 Нм.
Поново проверите да ли се радилица глатко окреће и да ли је крајњи зазор радилице (размак између потисне прирубнице средишњег главног лежаја и одговарајућег рукавца радилице) унутар наведеног опсега.
Номинална вредност аксијалног зазора радилице је 0,06-0,26 мм.
Помоћу специјалног алата (Алат за уградњу задње уљне заптивке радилице 09231-2100), уградите задњу уљну заптивку радилице у кућиште уљне заптивке као што је приказано на слици. Пазите на правилно постављање трна како не бисте оштетили или деформисали уљну заптивку током уградње.

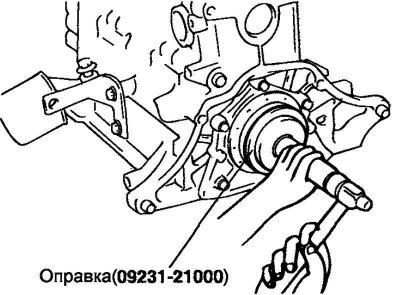

Цртање. 2.123. Уградња задње уљне заптивке радилице
Уградите задњу плочу блока цилиндра и затегните њене завртње за причвршћивање.
Поставите поклопце клипњаче.
Уградите замајац, кућиште пумпе за уље, уљно корито и зупчасти каиш. Поступци уградње делова су дати у одговарајућим одељцима.
