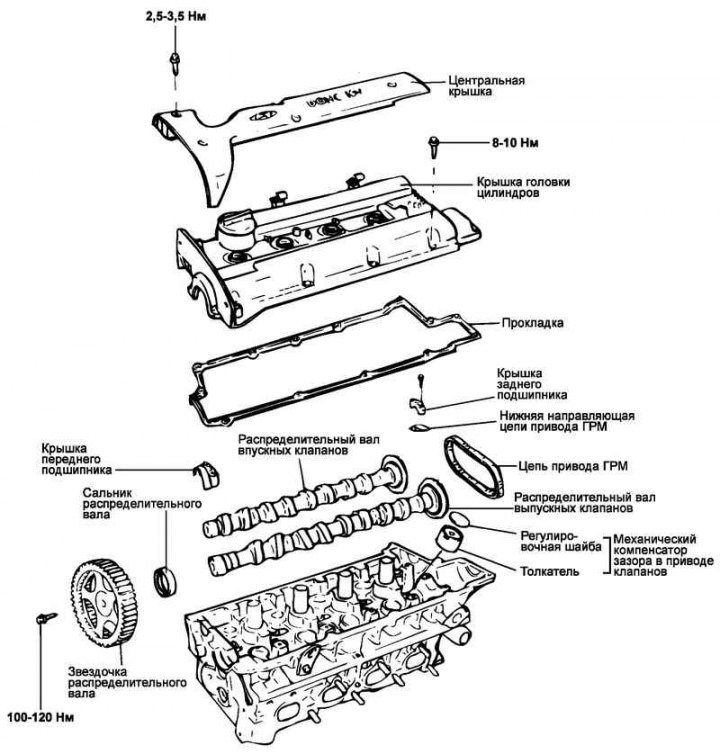

Цртање. 2.95. Брегасте осовине мотора 1.8Л
Брегасте осовине мотора од 1,8 литара приказане су на сл. 2.95.
Уклањање
Одвојите црево позитивног вентила за вентилацију кућишта радилице и црево за вентилацију.

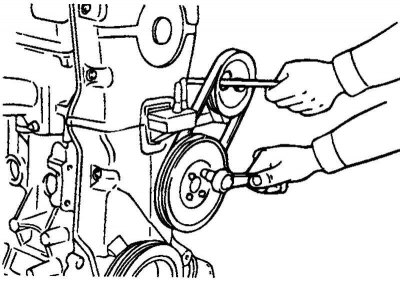

Цртање. 2.96. Уклањање пумпе расхладне течности и ременица радилице
Уклоните ременицу пумпе расхладне течности и ременицу радилице (слика 2.96).
Скините поклопац зупчастог ремена.
Отпустите завртње затезача разводног каиша, отпустите затезање ремена и привремено причврстите ременицу затезача.
Скините зупчасти ремен са ланчаника брегастог вратила.
Одврните завртње који причвршћују централни поклопац, а затим уклоните поклопац.
Уклоните склопове завојница за паљење.

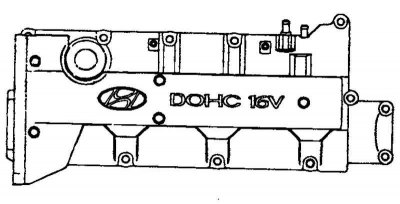

Цртање. 2.97. Поклопац главе цилиндра
Одврните завртње поклопца главе цилиндра, а затим уклоните поклопац (слика 2.97).
Уклоните ланчаник брегастог вратила.

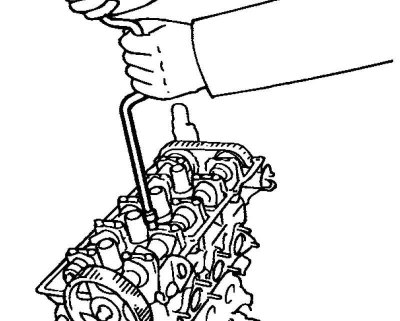

Цртање. 2.98. Уклањање капица лежајева брегастог вратила
Уклоните поклопце лежајева брегастог вратила и разводни ланац (слика 2.98).
Уклоните брегасте осовине.
Уклоните хидрауличне компензаторе.
Испитивање
Проверите да ли су брегасте осовине истрошене. Ако су рукавци вратила значајно истрошени, замените брегасто вратило.

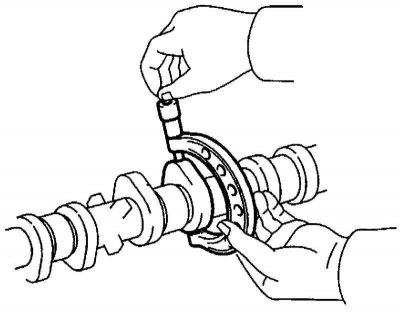

Цртање. 2.99. Провера избоченог дела брегастих осовина
Проверите да ли је режањ брегастог вратила оштећен. Ако су брегасти осовине оштећени или њихово трошење прелази дозвољену вредност, замените брегасто вратило (слика 2.99).
(Текст је преузет из онлајн извора: HYUNDAIBOOK.ru)
Висина режња брегастог вратила
Номинална вредност:
- усис: 44,82 мм;
- градација: 44,72 мм.
Максимална дозвољена вредност:
- усис: 44,72 мм;
- градација: 44,62 мм.
Проверите да ли има оштећења или значајног хабања на задњој страни брегастог вратила и замените осовину ако је потребно.
Проверите стање лежаја брегасте осовине да ли постоје оштећења. Ако истрошеност лежаја брегастог вратила премашује дозвољену вредност, замените склоп главе цилиндра или поклопце лежајева брегастог вратила.
- Аксијални зазор брегастог вратила: 0,1–0,2 мм
Провера уљне заптивке брегастог вратила
Проверите истрошеност заптивке. Ако је радна ивица истрошена, замените уљну заптивку.
Проверите стање површине брегастог вратила у контакту са усном заптивке. Ако је површина вратила истрошена, замените брегасто вратило.
