Tartalomjegyzék: Jack és szerszámok ⇓ Jack kezelési útmutató ⇓ A pótkerék leszerelése és tárolása ⇓ Gumiabroncs csere ⇓ Kerékanyák meghúzási nyomatéka ⇓

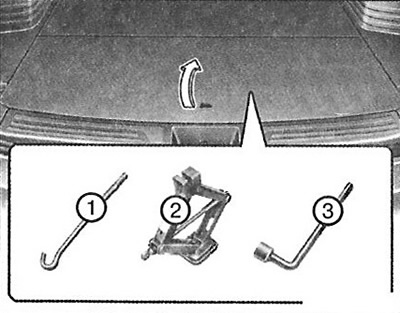

Jack és szerszámok
1. Jack fogantyú.
2. Jack.
3. Kerékkulcs.
Az emelő, az emelő fogantyúja és a kerékkulcs a csomagtartóban található. A felszerelés eléréséhez emelje fel a csomagtartó fedelét.
Jack kezelési útmutató
Az emelő csak vészhelyzeti kerékcserére szolgál. Annak érdekében, hogy az emelő ne adjon zajt az autó mozgása közben, megfelelően csomagolja be, és biztonságosan rögzítse egy vezércsavarral. Az emelő használati utasításának betartása csökkenti a sérülésveszélyt.
Figyelem. Gumiabroncs csere.

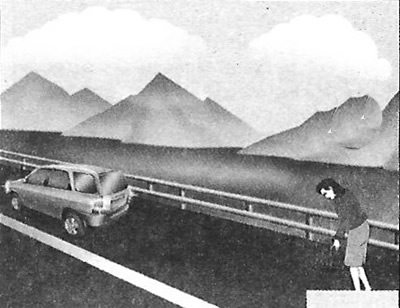

- Soha ne végezzen javításokat a járművön közúton vagy autópályán.
- Gumiabroncscseréhez mindig térjen le az útról az út szélére. Az emelő vízszintes, kemény talajon is használható. Ha nincs szilárd, vízszintes hely az út szélén, kérjen segítséget egy vontatószerviztől.
- Használja a kijelölt emelési helyeket a jármű előtt és mögött; soha ne támasztja az emelőt a lökhárítókra vagy az autó bármely más alkatrészére.
- A jármű könnyen legurulhat az emelőről, és súlyos sérülést vagy halált okozhat. Ne helyezze testének egyik részét sem emelt jármű alá, támasztóállványokat kell használni.
- Ne kapcsolja be a gyújtást és ne indítsa be a motort, amíg az autó emelőn áll.
- Győződjön meg arról, hogy minden gyermek biztonságos helyen van, távol az úttól és a felemelni készülő járműtől.
A pótkerék leszerelése és tárolása

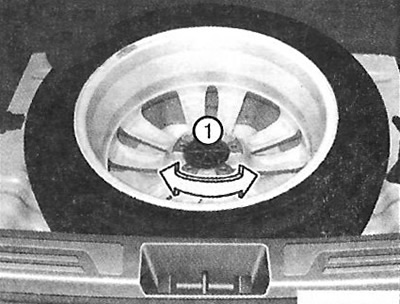

1. Forgassa el a kereket rögzítő szárnyas csavart (1) az óramutató járásával ellentétes irányba.
Szerelje fel a gumiabroncsot az eltávolítással fordított sorrendben. A jármű mozgása közben a pótkerékhez érő szerszámok okozta zaj elkerülése érdekében azokat megfelelően kell tárolni.
Gumiabroncs csere
1. Parkoljon le vízszintes talajon, és húzza be biztonságosan a rögzítőféket.
2. Állítsa a sebességváltó kart R (hátramenet) állásba kézi sebességváltó esetén vagy P (parkolás) állásba automata sebességváltó esetén.
3. Kapcsolja be a vészvillogót.
4. Távolítsa el a kerékkulcsot, az emelőt, az emelő fogantyúját és a pótgumit a járműből.

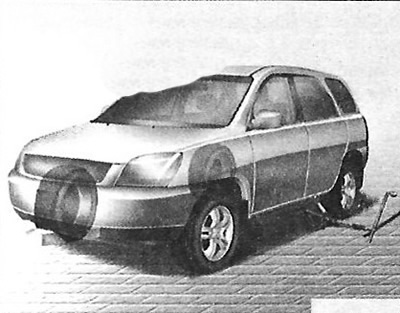

5. Átlósan blokkolja az első és a hátsó kereket az emelő felszerelési helyével szemben.
Figyelem. Gumiabroncs csere.
- Kerékcsere közben a jármű elmozdulásának megakadályozása érdekében mindig teljesen húzza be a kéziféket, és a cserélendővel átlósan blokkolja a kereket.
- Javasoljuk, hogy a jármű kerekeit fékbetétekkel támassza alá, és ne hagyjon senkit a járműben az emelés közben.
6. Lazítsa meg a kerékanyákat egy fordulattal az óramutató járásával ellentétes irányba, de ne csavarja ki teljesen, amíg a kerék fel nem emelkedik a talajra.

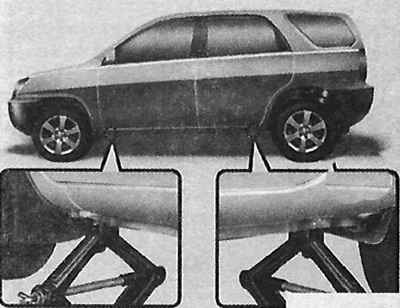

7. Helyezze az emelőt a cserélni kívánt kerékhez legközelebb eső első vagy hátsó emelőpontra. Helyezze az emelőt a keret alatt erre a célra kialakított helyre. Az emelő rögzítési pontjai a keretre hegesztett lemezek, két kiemelkedéssel és egy megemelt éllel az emelővel való érintkezéshez.
Figyelem. Jack helye. A sérülés kockázatának csökkentése érdekében ne használjon mást, csak a kijelölt helyen biztosított járműemelőt; soha ne helyezze az emelőt a jármű más részei alá.

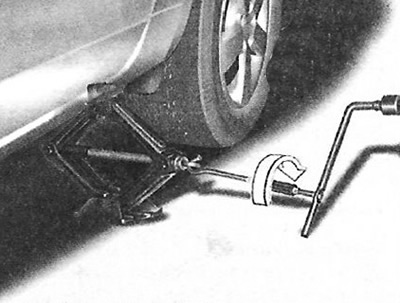

8. Az emelő fogantyújának behelyezésével és az óramutató járásával megegyező irányba forgatásával emelje fel a járművet, amíg a kerék el nem hagyja a talajt. Ez a távolság körülbelül 30 mm. A kerékanyák eltávolítása előtt győződjön meg arról, hogy a jármű stabil, és nem tud elmozdulni vagy megcsúszni.
9. Lazítsa meg a kerékanyákat, és kézzel csavarja ki. Lassan távolítsa el a kereket a csapokról, és fektesse le, hogy megakadályozza az elgurulást. A kerék kerékagyra való felszereléséhez vegye elő a pótgumit, igazítsa a furatokat a csapokhoz, és csúsztassa rájuk a kereket. Ha gondjai vannak, döntse meg kissé a kereket, és igazítsa a kerék felső lyukát a felső csaphoz. Ezután ringassa a kereket egyik oldalról a másikra, és csúsztassa rá a többi csapra.
Figyelem. A kerekek és agysapkák éles szélekkel rendelkezhetnek. A súlyos sérülések elkerülése érdekében óvatosan kezelje őket. Beszerelés előtt győződjön meg arról, hogy nincsenek olyan idegen testek, amelyek akadályozhatják a kerék szilárdan az agyhoz való csatlakozását (például szennyeződés, kátrány, kavics stb.). Ha van ilyesmi, távolítsa el. Ha a kerék és a kerékagy rögzítési felületei rosszul érintkeznek, a kerékanyák meglazulhatnak, és ennek következtében a kerék elveszhet. Ez súlyos sérülést vagy halált okozhat.
10. A kerék visszaszereléséhez tartsa a csapokon, csavarja rájuk a kerékanyákat, és húzza meg kézzel. Az anyákat kis átmérőjű oldalukkal befelé kell csavarni. A szoros illeszkedés érdekében húzza meg a kerekeket, majd amennyire csak lehetséges, húzza meg kézzel újra a füles anyákat.
11. Forgassa el a kerékkulcsot az óramutató járásával ellentétes irányba, hogy leengedje a járművet a talajra.

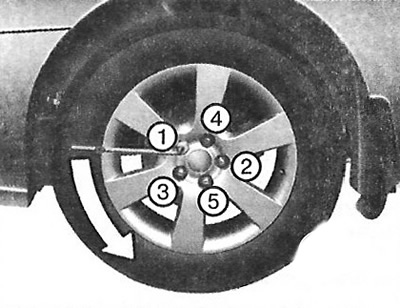

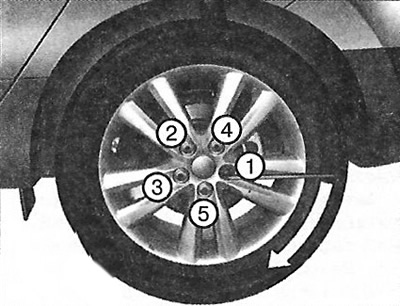

Ezután szerelje be a csavarkulcsot a képen látható módon, és húzza meg a kerékanyákat. Ügyeljen arra, hogy a végsapka szorosan illeszkedjen az csavar köré. Ne álljon a villáskulcs fogantyújára, és ne hosszabbítsa meg csővel. Menjen körbe a kerék kerülete mentén, és húzza meg az anyákat, amíg mindegyik szorosan illeszkedik. Ezután ellenőrizze kétszer az egyes anyák feszességét. A kerekek cseréje után a lehető leghamarabb húzza meg a kerékanyákat a megfelelő nyomatékkal egy hivatalos Hyundai márkakereskedővel.
Kerékanyák meghúzási nyomatéka
Acél és alumínium ötvözet kerék: 9-11 kgf m.
Ha van gumiabroncs nyomásmérője, vegye le a szelepsapkát, és ellenőrizze a gumiabroncsok nyomását. Ha a gumiabroncs nyomása a normál alatt van, lassan haladjon a legközelebbi szervizhez, és fújja fel a gumiabroncsot a megfelelő nyomásszintre. Ha túl magas, állítsa normálra. Az abroncsnyomás ellenőrzése és beállítása után ne felejtse el feltenni a szelepsapkát. Kupak nélkül levegő szivároghat ki az abroncsból. Ha elveszíti a mellbimbósapkát, vásároljon újat, és tegye fel a lehető leghamarabb. Az abroncscsere után rögzítse a defektet a kijelölt helyen, és tegye vissza az emelőt és a szerszámokat a helyére.
Figyelem. Gépkocsija kerékcsavarjai és anyái metrikus menettel rendelkeznek. A kerék eltávolításakor ügyeljen arra, hogy ezután ugyanazokat az anyákat szerelje be, és cseréjekor a metrikus menetű és azonos típusú letörésű anyákat. A nem metrikus menetű csavar beszerelése metrikus menetes csapra vagy fordítva nem biztosítja a kerék megbízható csatlakozását az agyhoz, és károsítja a csapot, így ki kell cserélni. Ne feledje, hogy a legtöbb kerékanyának nem metrikus menete van. Legyen nagyon óvatos, mielőtt bármilyen utólag vásárolt kerékanyát vagy kereket beszerel. Ha kétségei vannak, forduljon hivatalos Hyundai márkakereskedőhöz.
Figyelem. Kerékcsapok. A csapok megsérülése miatt elveszíthetik keréktartási képességüket, ami a kerék elvesztéséhez, ütközéshez és súlyos sérülésekhez vezethet.
Az emelő, az emelő fogantyúja, a kerékkulcs és a pótkerék zörgésének elkerülése érdekében hajtsa össze őket megfelelően.
Figyelem.
- Elégtelen nyomás a pótabroncsban.
- A pótkerék felszerelése után a lehető leghamarabb ellenőrizze az abroncsnyomást. Ha szükséges, állítsa be a megadott értékre.
