Съдържание: Демонтаж ⇓ Събрание ⇓

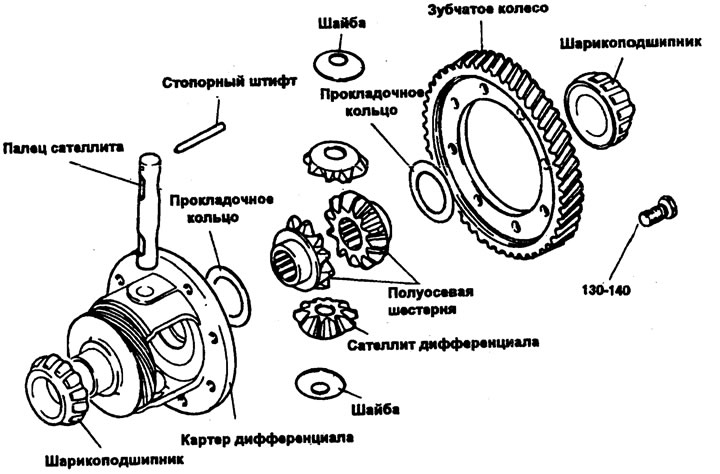

Въртящ момент на затягане: Nm
Демонтаж
1. Затегнете корпуса на диференциала в менгеме.
2. Разхлабете монтажните болтове на зъбното колело на диференциала и свалете колелото.

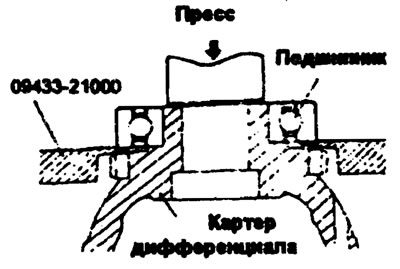

3. Използване на специален инструмент (09432-21000), свалете сачмените лагери.
Забележка: Не използвайте повторно демонтирани лагери.

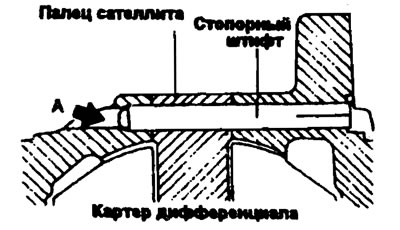

4. С помощта на перфоратор избийте заключващия щифт от отвор A.

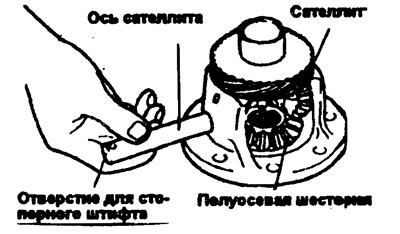

5. Свалете сателитната ос.
6. Свалете сателитите, шайбите, зъбните колела на осите и дистанционните шайби.
Събрание
1. Монтирайте дистанционните шайби зад зъбните колела на полуоската, след което ги монтирайте в корпуса на диференциала.
Забележка:
- 1. При монтаж на нови зъбни колела на полуоската използвайте дистанционни шайби със средна дебелина (0,83-0,92 мм).
- 2. Не използвайте повторно заключващия щифт.

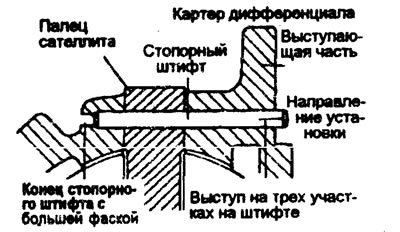

- 3. Главата на заключващия щифт трябва да е разположена под повърхността на фланеца на корпуса на диференциала.
2. Поставете шайба на гърба на всяко зъбно колело и позиционирайте двете зъбни колела така, че да се зацепят със зъбните колела на оста, като ги завъртите.
3. Въведете сателитната ос.

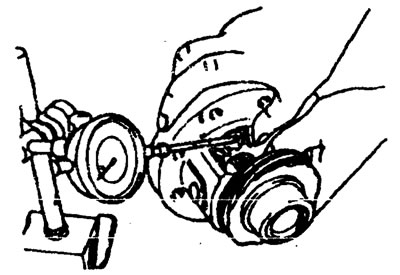

4. Измерете хлабината в зацепването на зъбните колела на осите със сателитите.
Номинално значение — 0.025-0.150 mm.
5. Ако хлабината е извън определените граници, разглобете диференциала, монтирайте дистанционни шайби с необходимата дебелина, сглобете отново диференциала и проверете хлабината в зацепването.
Забележка: Регулирайте хлабината на двете зъбни колела на осите до еднаква стойност.
6. Подравнете отвора за заключващия щифт в планетарния мост® и корпуса на диференциала и монтирайте заключващия щифт.
Забележка:
- 1. Не използвайте повторно заключващия щифт.
- 2. Главата на заключващия щифт не трябва да стърчи повече от 3 мм.

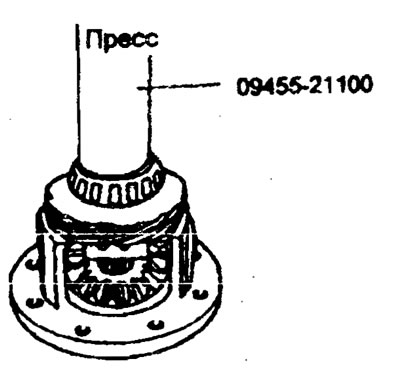

7. Използване на специален инструмент (09455-21100), монтирайте конусни ролкови лагери от двете страни на корпуса на диференциала.
Забележка: При монтаж на лагери с пресово съединение, прилагайте натиск само върху вътрешния пръстен.
8. Нанесете посочената смазка върху всички резби на болтовете.

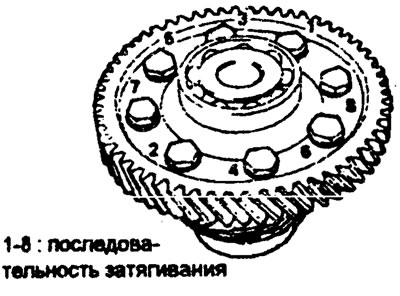

Затегнете според спецификацията в последователността, показана на илюстрацията.
Уплътнение по спецификация: BM шпилка за заключване № 2471.
Предупреждение. Ако болтът се използва повторно, отстранете старото уплътнение от резбата.
