Автоматичен парно вентилатор и климатик (Hyundai Accent MC)

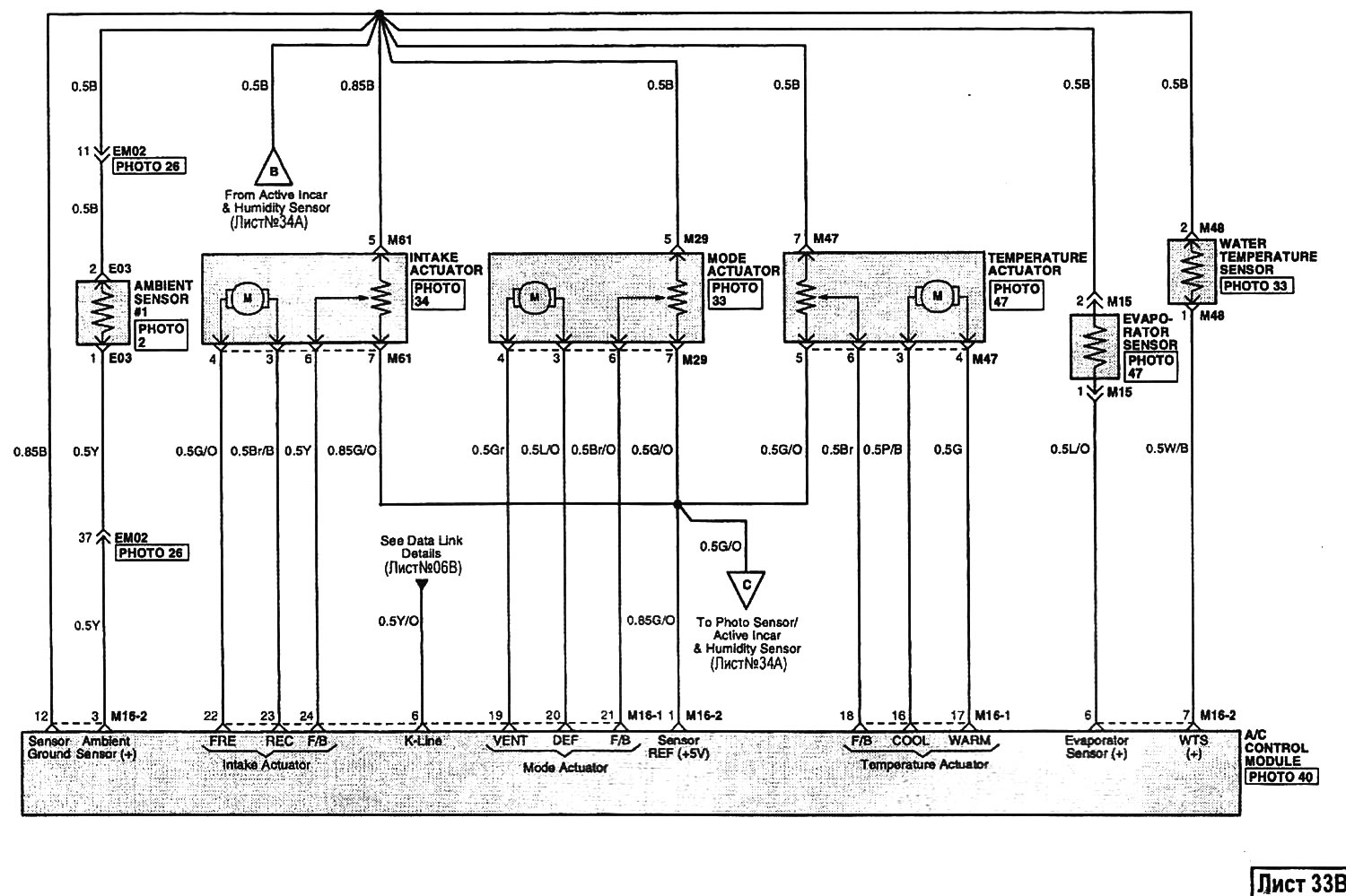

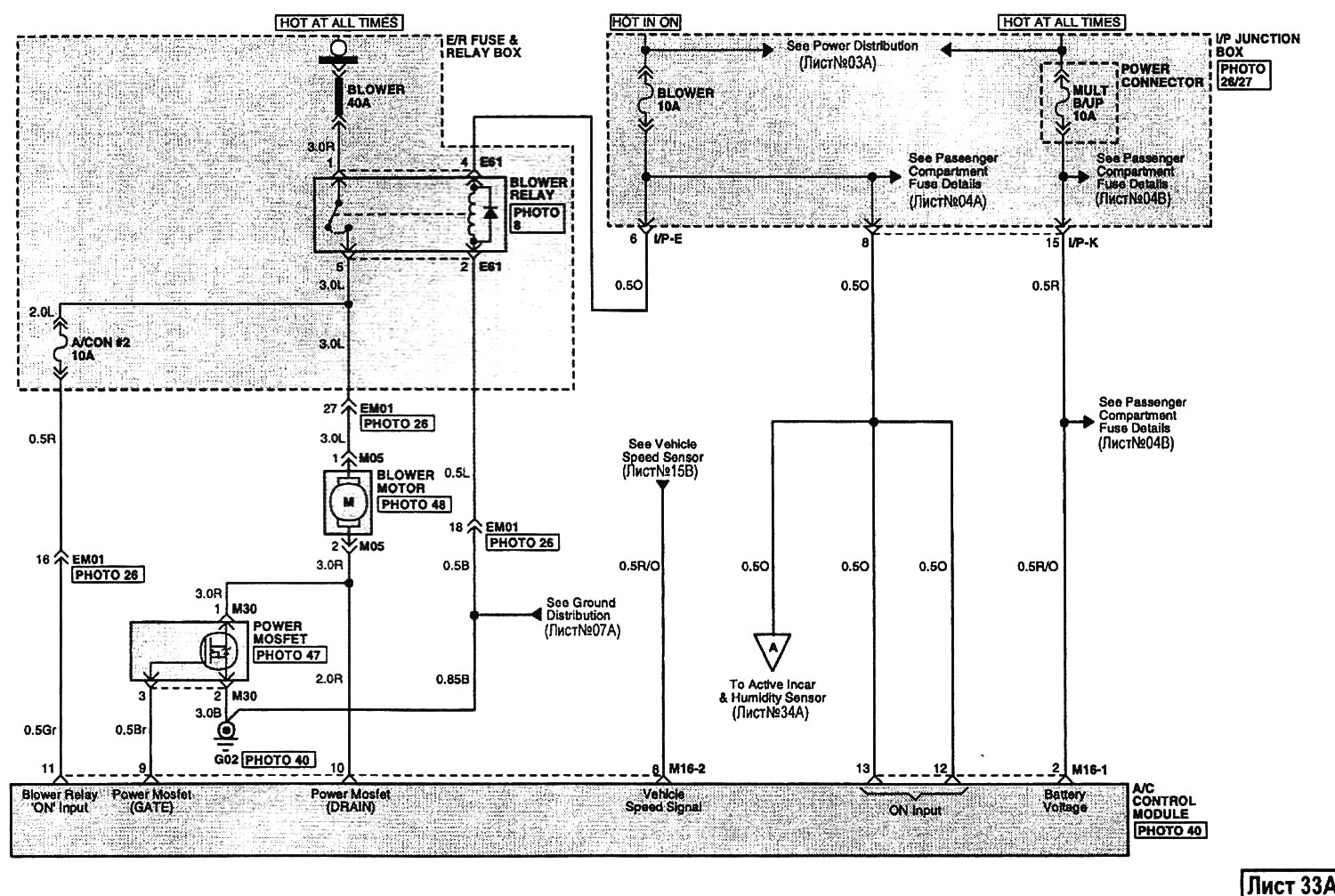

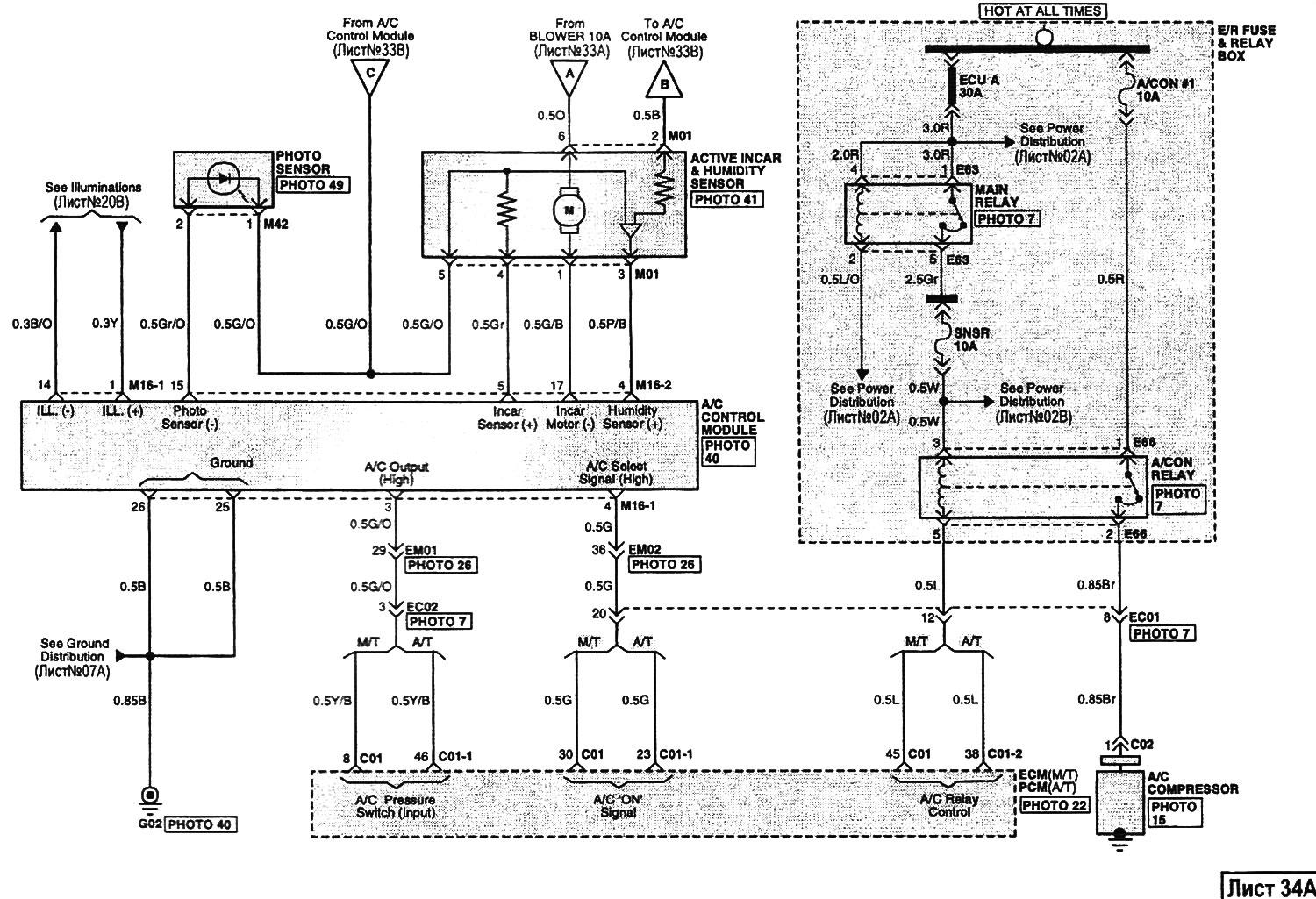

Вентилатор на парно и климатик с автоматично управление (Вентилатор & A/C контроли-автоматично):

Отворете по-голямо изображение в нов раздел »

Обяснения към раздела "Схеми на електрическо свързване" тук →

Конектори за компоненти, показани на листове със схеми на свързване тук →

Снимки на разположението на елементите, показани на диаграмите тук →

Тази статия е базирана на информация от уебсайт [www.HyundaiBook.ru]

Списък на елементите, показани на схемите за електрическо свързване тук →

Тази статия е достъпна на адрес руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски

Тази статия е проверена: Константин Смирнов
