Система за впръскване на гориво и управление на двигателя с автоматична скоростна кутия (Hyundai Accent MC)

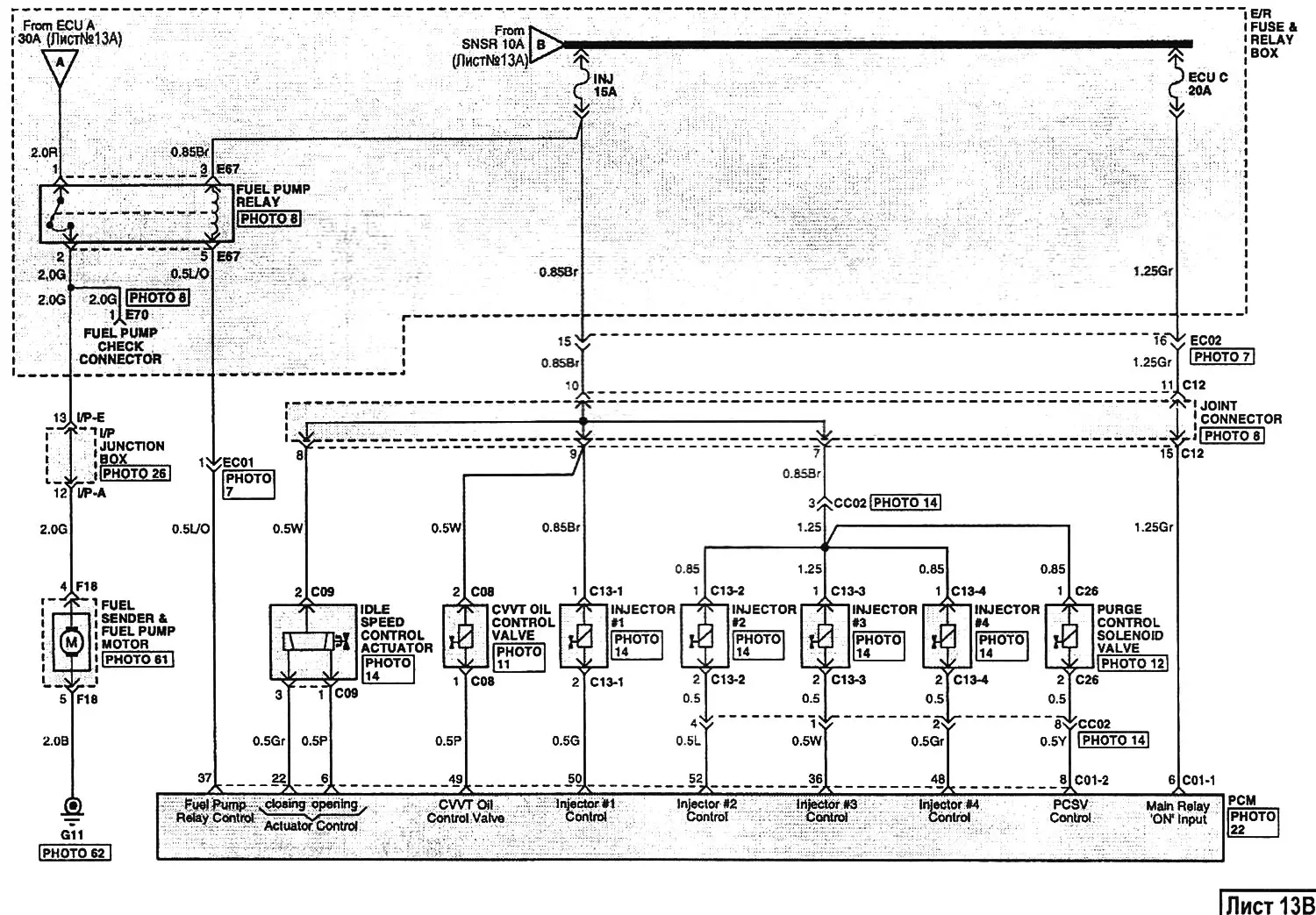

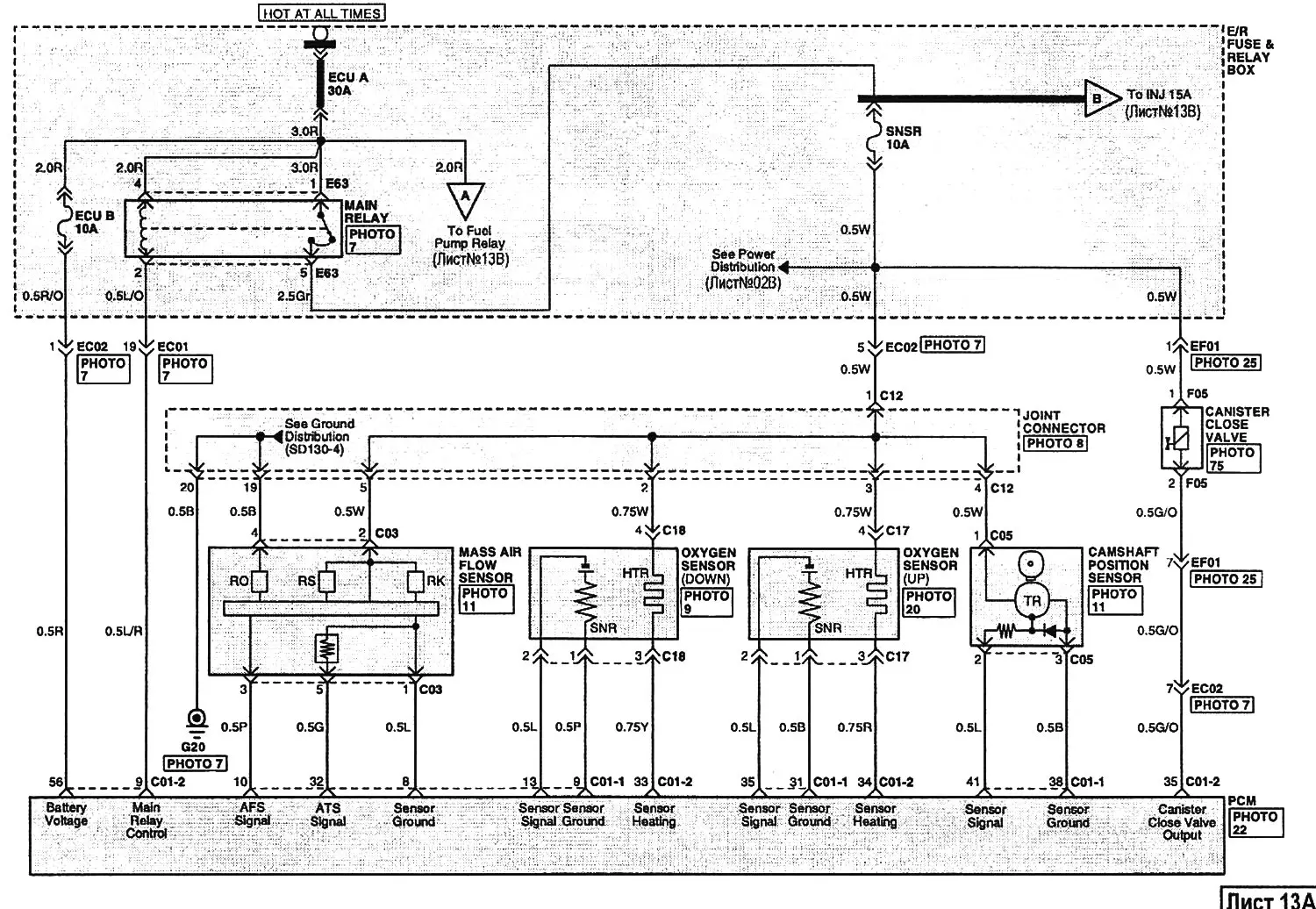

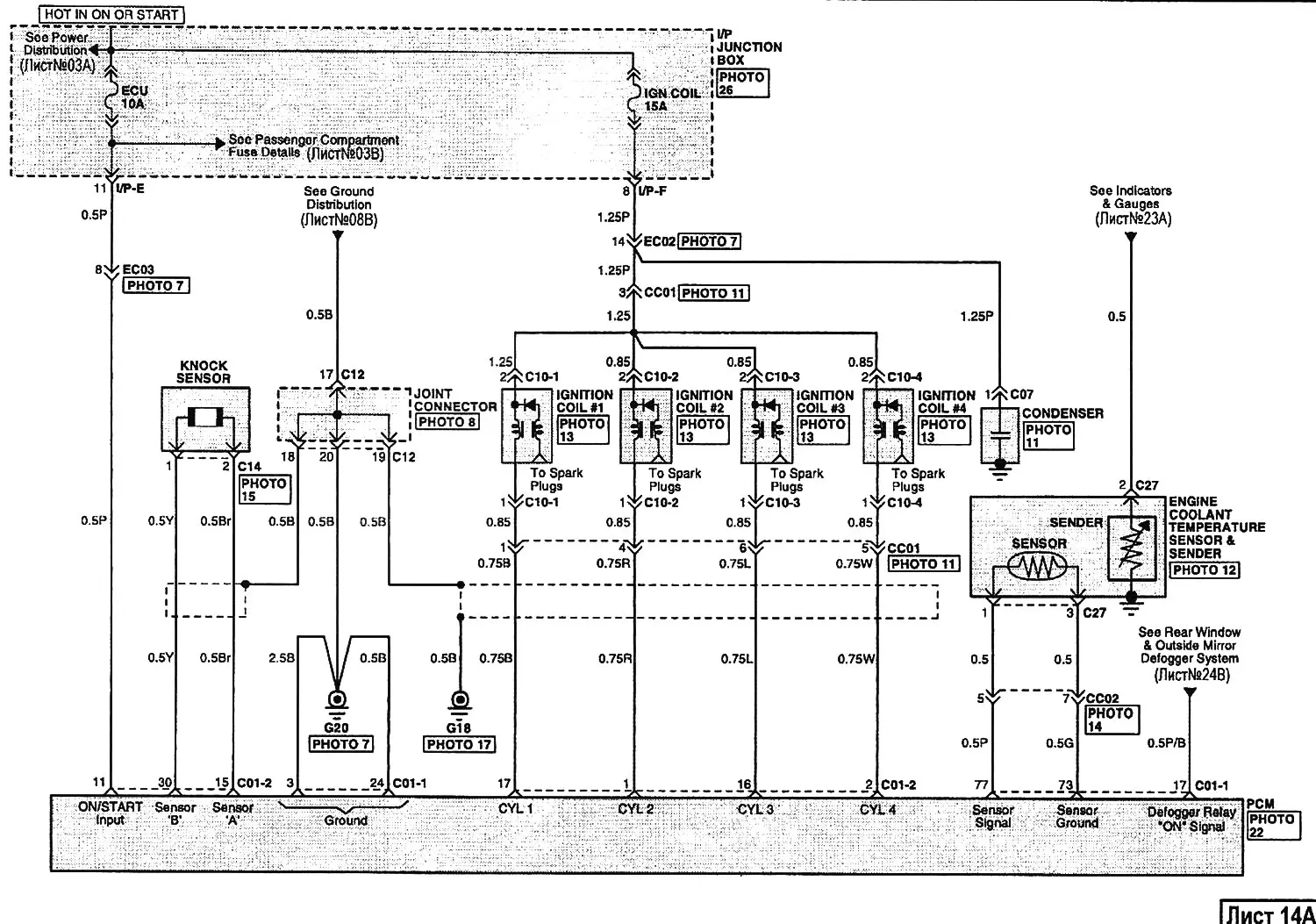

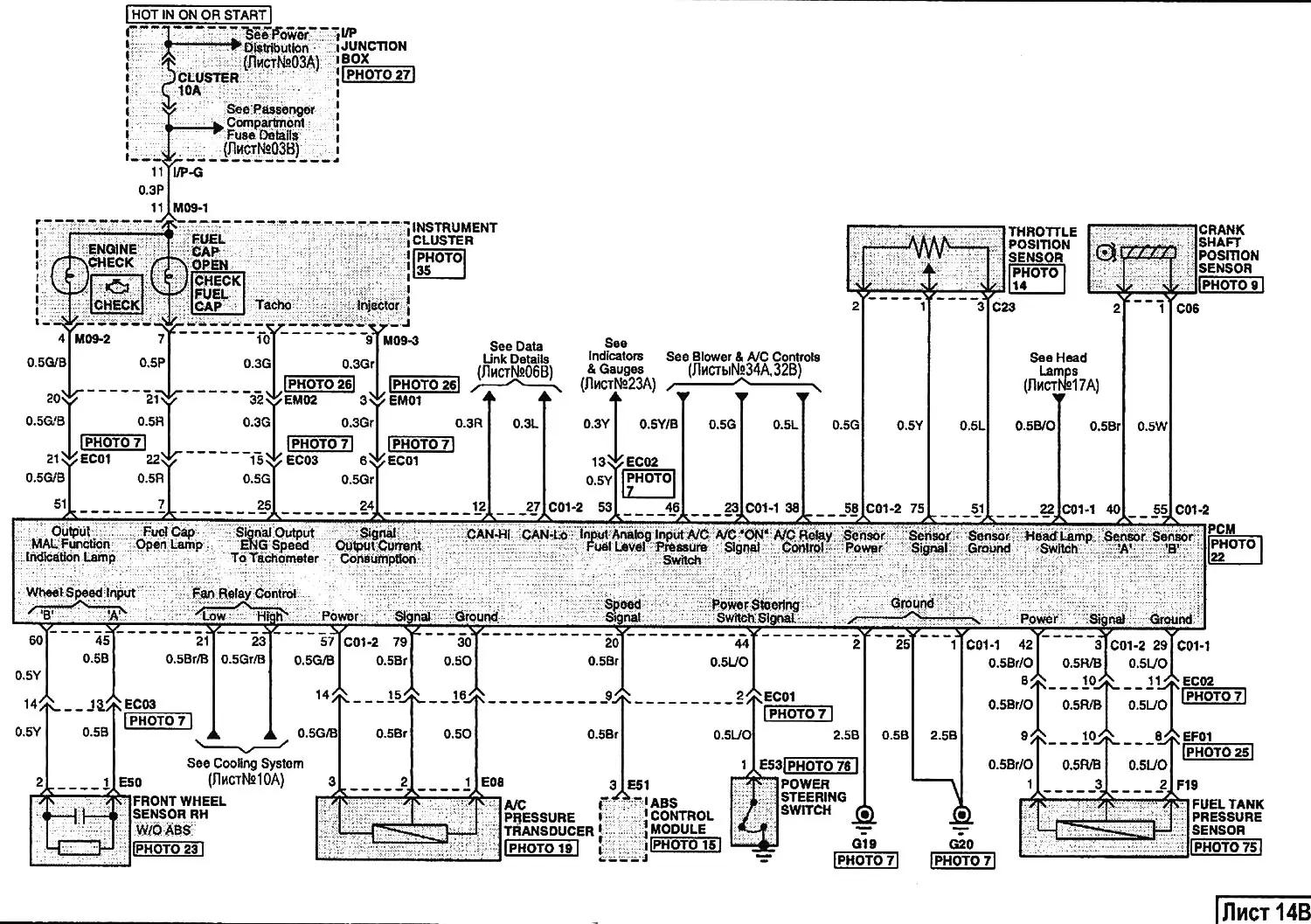

Система за впръскване на гориво и управление на двигателя с автоматична трансмисия (MFI Control System A/T):

Отворете по-голямо изображение в нов раздел »

Обяснения към раздела "Схеми на електрическо свързване" тук →

Конектори за компоненти, показани на листове със схеми на свързване тук →

Статията е заимствана от онлайн ресурс (www.hyundaibook.ru)

Снимки на разположението на елементите, показани на диаграмите тук →

Списък на елементите, показани на схемите за електрическо свързване тук →

Тази статия е достъпна на адрес руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски

Тази статия е проверена: {{Кононов Филипп}}
