Заповед за изпълнение

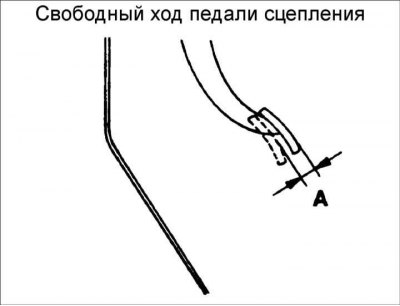

1. Измерете разстоянието от предната част на педала до килима. Натиснете педала на съединителя с ръка, докато усетите забележимо съпротивление и измерете свободния ход.
Свободен ход на педала на съединителя: 1–3 мм
2. Ако свободният ход на педала на съединителя не отговаря на необходимата стойност, регулирайте го, както следва:

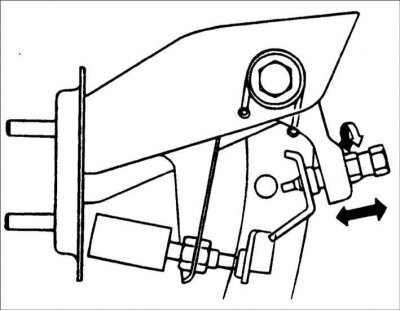

- разхлабете контрагайката и чрез завъртане на болта регулирайте свободния ход на педала на съединителя, след което затегнете контрагайката;
Внимание! След настройката затегнете болта, докато достигне ограничителя на педала, след което затегнете контрагайката.
- завъртете тласкащия прът, докато се постигне необходимият свободен ход, след което затегнете контрагайката.
Внимание! Когато регулирате височината на педала на съединителя или свободния ход, внимавайте да не преместите тласкащия прът към главния цилиндър на съединителя.

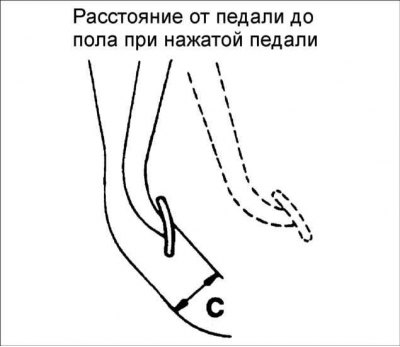

3. След като завършите настройките, проверете дали разстоянието от педала на съединителя до пода при натискане на педала съответства на необходимата стойност.
- Свободен ход на педала на съединителя (A): 1–3 мм
- Разстояние от педала на съединителя до пода при натиснат педал (B): 90 mm
4. Ако височината на монтаж и свободният ход на педала на съединителя не могат да се регулират, може да има въздух в хидравличната система на съединителя или главният цилиндър на съединителя може да е повреден. В този случай обезвъздушете или разглобете и проверете главния цилиндър на съединителя.
