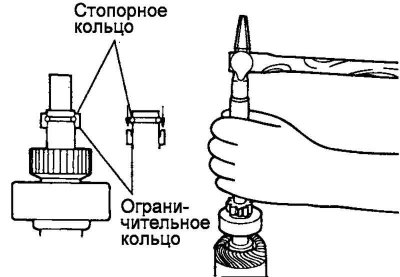

Мал. 7.62. Зняцце стопорнага і абмежавальнага кольцаў
Для зняцця абгоннай муфты з вала якара стартара неабходна зняць стопорное і абмежавальнае кольца (мал. 7.62).
Сцягніце (ўніз да вядучай шасцярні) абмежавальнае кольца са стопорного кольцы. Пасля гэтага абмежавальнае кольца можа быць знята з вала якара стартара.
Праверка адсутнасці замыкання абмоткі якара на «масу»

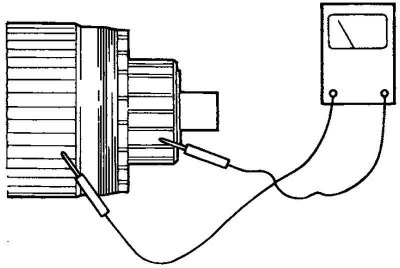

Мал. 7.63. Праверка супраціву паміж кожнай ламелью калектара і стрыжнем якара
З дапамогай амметра праверце адсутнасць замкнёнага ланцуга (супраціў) паміж кожнай ламелью калектара і стрыжнем якара (мал. 7.63).
Калі ланцуг замкнуты (супраціў імкнецца да нуля), заменіце якар стартара ў зборы.
Праверка адсутнасці кароткага замыкання абмоткі якара

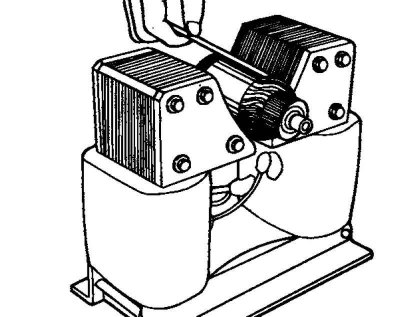

Мал. 7.64. Праверка адсутнасці кароткага замыкання абмоткі якара
Усталюйце якар у граулер (прыбор для праверкі абмоткі стартара і генератара). Калі ёсць прыкметы кароткага замыкання, заменіце якар. Калі тонкая сталёвая пласцінка, размешчаная ў корпуса якара, вібруе пры кручэнні якара стартара, значыць абмотка якара замкнёная накоротко (мал. 7.64).
Праверка адсутнасці абрыву ў абмотцы якара

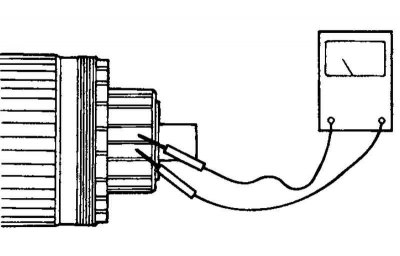

Мал. 7.65. Праверка адсутнасці абрыву ў абмотцы якара
З дапамогай амметра праверце наяўнасць замкнёнага ланцуга (супраціў) паміж ламелямі калектара (мал. 7.65).
Калі ланцуг растулены, значыць прысутнічае абрыў у абмотцы якара.
Праверка адсутнасці абрыву ў абмотцы статара

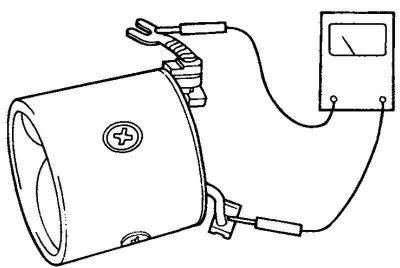

Мал. 7.66. Праверка адсутнасці абрыву ў абмотцы статара
З дапамогай омметра праверце наяўнасць замкнёнага ланцуга паміж высновамі шчотак (мал. 7.66).
Калі ланцуг растулены, значыць маецца абрыў у абмотцы статара. У гэтым выпадку заменіце корпус стартара ў зборы з абмоткай статара.
Праверка адсутнасці замыкання абмоткі статара на «масу»

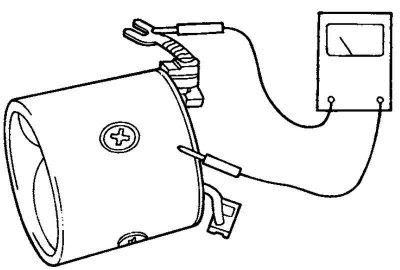

Мал. 7.67. Праверка адсутнасці замыкання абмоткі статара на «масу»
Пры ўсталяванай на статар абмотцы праверце адсутнасць замкнёнага ланцуга паміж высновай шчоткі (абмоткай статара) і корпусам стартара, выкарыстоўваючы амметр (мал. 7.67).
Калі ланцуг замкнёны, заменіце корпус стартара ў зборы з абмоткай статара.
Праверка шчоткі
Мал. 7.68. Лінія дапушчальнага зносу шчотак
Зношаныя ніжэй гранічна дапушчальнай лініі шчоткі варта замяніць (мал. 7.68).
Праверка шчоткатрымальніка

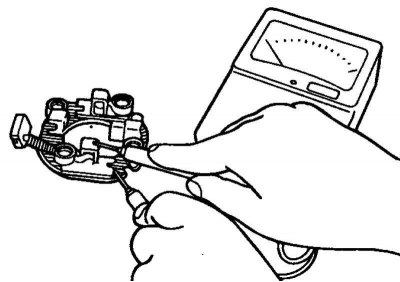

Мал. 7.69. Праверка адсутнасці замкнёнага ланцуга паміж пласцінай (плюсам) шчоткатрымальніка і шчоткатрымальніка
Праверце адсутнасць замкнёнага ланцуга паміж пласцінай (плюсам) шчоткатрымальніка і шчоткатрымальніка (мал. 7.69).
Калі ланцуг замкнёны, заменіце шчоткатрымальнік у зборы.
Праверка абгоннай муфты
Праверце вядучую шасцярню і зубчасты вянок махавік (мадэлі з МКПП) або гідратарнсфарматара (мадэлі з АКПП) на адсутнасць задиров ці падвышанага зносу.

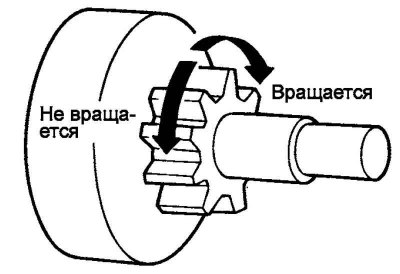

Мал. 7.70. Праверка абгоннай муфты
Круціце вядучую шасцярню, утрымліваючы корпус абгоннай муфты. Шасцярня павінна круціцца плаўна, без заяданняў у адным кірунку, і не круціцца ў процілеглым кірунку (мал. 7.70).
Замена шчотак
Зніміце зношаную шчотку, імкнучыся не пашкодзіць провад шчоткі.
Зачысціце наждачнай паперай канец провада шчоткі для забеспячэння трывалага паяння.

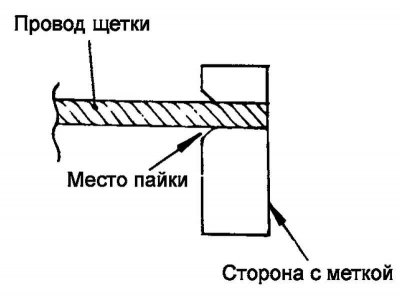

Мал. 7.71. Месца прыпою канца провада шчоткі
Прыпаяйце канец провада шчоткі (мал. 7.71).
Замена ўтулкі задняга кранштэйна
Перад здыманнем утулкі вымерайце і запішыце глыбіню пасадкі ўтулкі ў кранштэйне.

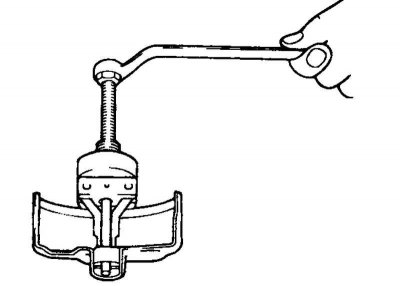

Мал. 7.72. Зняцце ўтулкі
Утулка можа быць знята з дапамогай здымніка, як паказана на малюнку 7.72.
Запрасуйце новую ўтулку так, каб глыбіня яе пасадкі адпавядала запісанаму раней значэнню.
Зборка
Усталюеце обгонную муфту на пярэдні канец вала якара стартара.

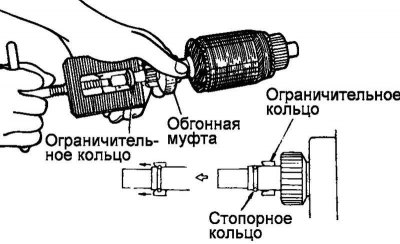

Мал. 7.73. Ўстаноўка абмежавальнага кольца
Усталюеце спачатку абмежавальнае кольца, затым стопорное кольца на пярэдні канец вала якара стартара. Надзеньце абмежавальнае кольца абгоннай муфты на стопорное кольца да ўпора (мал. 7.73).
Мал. 7.74. Размяшчэнне рычага
Пры ўсталёўцы рычага ў пярэдні кранштэйны стартара зважайце на размяшчэнне рычага. Калі рычаг усталяваны няправільна (г.зн. у супрацьлеглым кірунку), то вядучая шасцярня застаецца ў вылучаным становішчы, і не зможа правільна працаваць (мал. 7.74).
Праверка рэле стартара

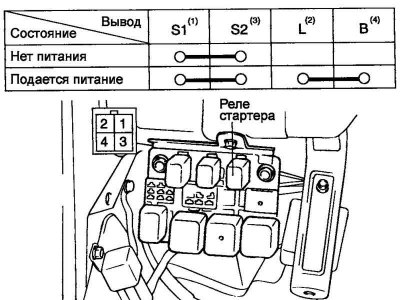

Мал. 7.75. Схема праверкі рэле стартара
Зніміце рэле стартара і праверце стан ланцуга паміж высновамі ў адпаведнасці з табліцай. Калі стан ланцуга адрозніваецца ад пазначанага, то заменіце рэле (мал. 7.75).
Праверка датчыка-выключальніка педалі счаплення

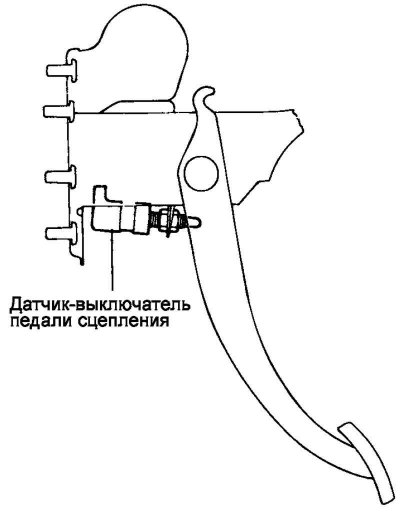

Мал. 7.76. Схема праверкі датчыка-выключальніка педалі счаплення
Праверце стан ланцуга паміж вывадамі ў адпаведнасці з табліцай (мал. 7.76).
