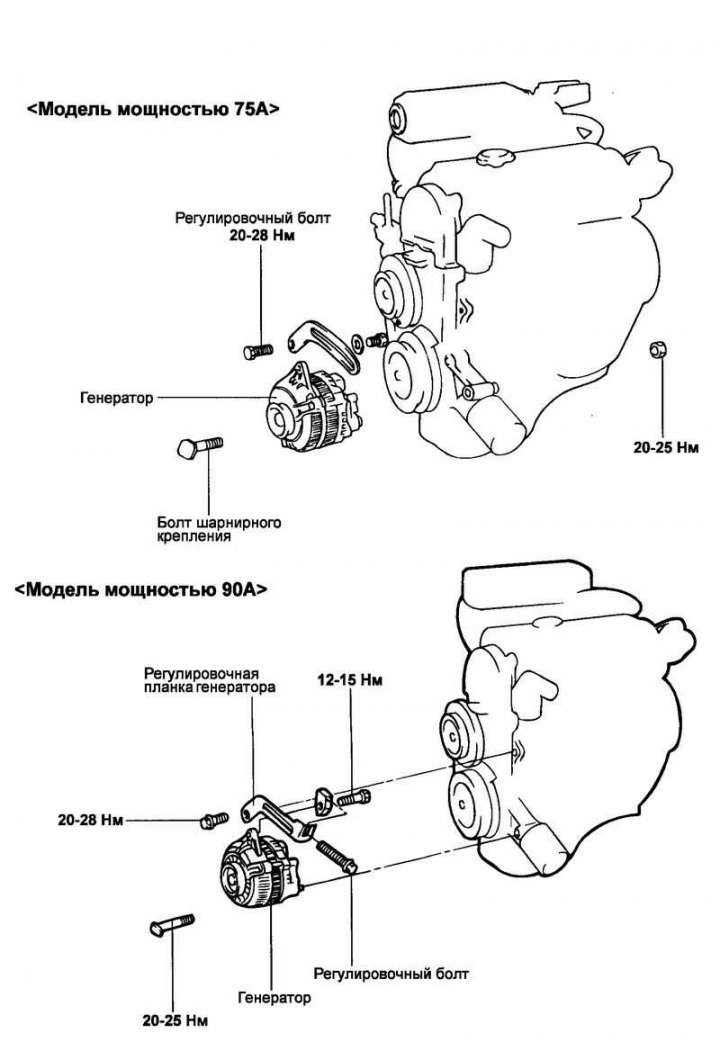

Мал. 7.13. Мацаванне генератара
Зняцце

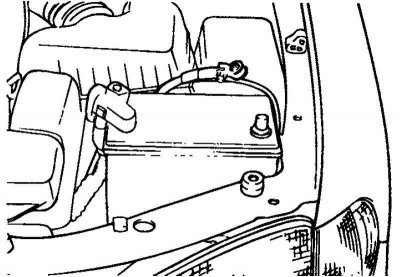

Мал. 7.14. Адлучэнне адмоўнай клемы акумулятара
Адлучыце провад ад адмоўнай (–) клемы акумулятарнай батарэі. Адлучыце раз'ём вентылятара радыятара і раз'ём вентылятара кандэнсара кандыцыянера (мал. 7.14).

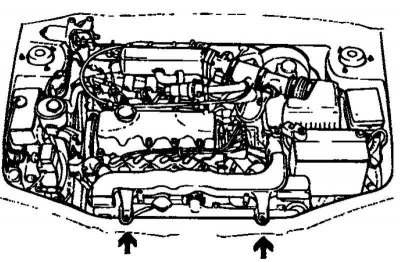

Мал. 7.15. Ніты мацавання апор радыятара
(Зыходны матэрыял ляжыць на сайце: HyundaiBook)
Адкруціце ніты мацавання апор радыятара (мал. 7.15).

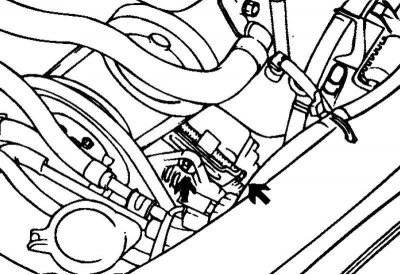

Мал. 7.16. Рэгулявальны і стопорный ніты
Прыслабце рэгулявальны ніт на рэгулявальнай планцы генератара і зніміце стопорный ніт (мал. 7.16).
Затым падніміце аўтамабіль.

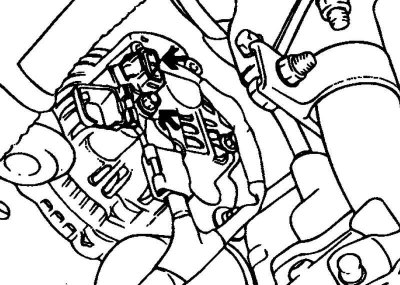

Мал. 7.17. Адмоўны раз'ём генератара
Адлучыце раз'ём генератара і провад ад вываду "В" генератара (мал. 7.17).

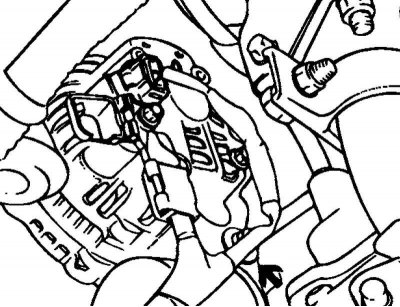

Мал. 7.18. Гайка і ніт шарнірнага мацавання генератара
Зніміце рамень прывада генератара. Адкруціце гайку і ніт шарнірнага мацавання генератара (мал. 7.18).
Затым прыпадніміце радыятар і зніміце генератар у зборы.
