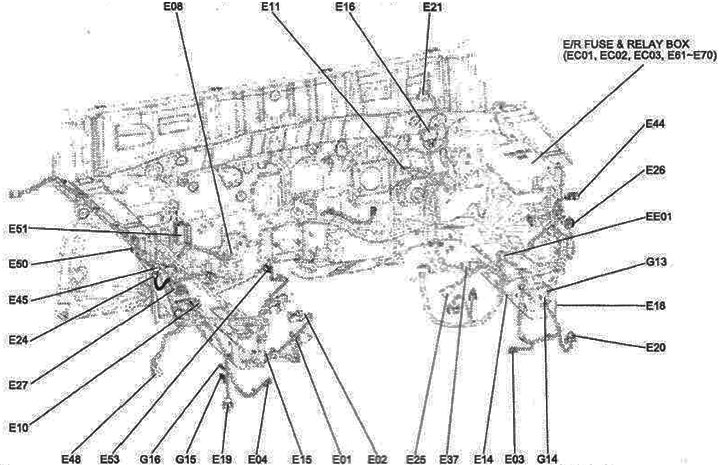

Снопове на двигателното отделение (ENGINE HARNESS)


Предназначение на съединителите на кабелния сноп:
- E01, E02 - Генератор (Generator)
- E03, E04 - Сензори за температура на външния въздух № 1 + № 2 (Ambient Sensor #1, #2)
- E08 - Сензор за налягане на хладилния агент в климатичната система (Датчик за налягане на климатика)
- E10 - Алармена сирена (Burglar Alarm Horn)
- E11 - Сензор за нивото на спирачната течност (Brake Fluid Level Sensor)
- E13 - Моторче на вентилатора на радиатора на климатика (Condenser Fan Motor)
- E14 - Резистор в системата DRL (DRL Resistor)
- E15 - Сензор за преден сблъсък (точно) (Passenger Front Impact Sensor)
- E16 - Многофункционален тестов конектор (Multipurpose Check Connector)
- E18 - Сензор за преден сблъсък (наляво) (Driver Front Impact Sensor)
- E19 - Преден десен фар за мъгла (Front Fog Lamp RH)
- E20 - Преден ляв фар за мъгла (Front Fog Lamp LH)
- E21 - Моторче за чистачки на предното стъкло (Front Wiper Motor)
- E24 - Краен изключвател на капака (Hood Switch)
- E25 - Звуков сигнал (клаксон) (Horn)
- E26 - Блок-Лара наляво (Head Lamp LH)
- Е27 - блок фар десен (Head Lamp RH)
- E28 - Краен ключ в ключалката за запалване (Ignition Lock Switch)
- E37 - Електрическият мотор на вентилатора на радиатора на охладителната система на двигателя. (Cooling Fan Motor)
- E39 - Ключ за стопове (Stop Lamp Switch)
- E44 - Ляв мигач (Turn Signal Lamp LH)
- E45 - Десен мигач (Turn Signal Lamp RH)
- E48 - Моторче на помпата за миене на предно и задно стъкло (Front & Rear Washer Motor)
- E49 - Датчик за скоростта на предното ляво колело (Front Wheel Sensor LH)
- E50 - Датчик за скоростта на предното дясно колело (Front Wheel Sensor RH)
- E51 - Блок за управление на ABS (ABS Control Module)
- E53 - (Power Steering Switch)
- E61 - Реле на вентилатора на парното (Blower Relay)
- E62 - Реле за клаксон (клаксон) (Horn Relay)
- E63 - Главно реле (Main Relay)
- E64 - Реле на стартера (Start Relay)
- E65 - Реле No1 вентилатор на радиатора на климатик (Condenser Fan Relay #1)
- E66 - Реле на климатика (A/Con реле)
- 1E67 - Реле на горивната помпа (Fuel Pump Relay)
- E68 - Реле на вентилатора на радиатора на охладителната система (Radiator Fan Relay)
- E69 - Реле No2 вентилатор на радиатора на климатик (Condenser Fan Relay #2)
- E70 - Конектор за тестване на горивната помпа (Fuel Pump Check Connector) EC01-EC03 - Връзка с контролни снопове (Connection With CONTROL Harness)

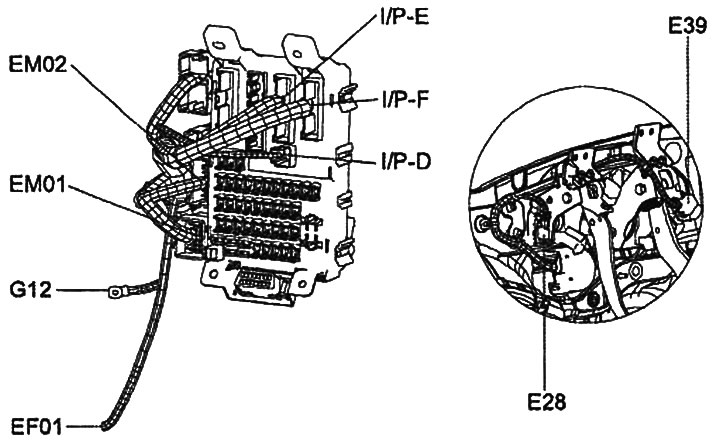

- EE01 - Връзка с акумулаторни снопове (Connection With BATTERY Harness)
- EF01 - Свързване към подови колани (Connection With FLOOR Harness)
- EM01, EM02 - Връзка към главните кабели (Connection With MAIN Harness)
- l/PD, l/PE, l/PF - Свързване към комутационния блок (Connection With l/P JUNCTION BOX Harness)
- G12-G16 - Връзка с «тегло» (Ground)

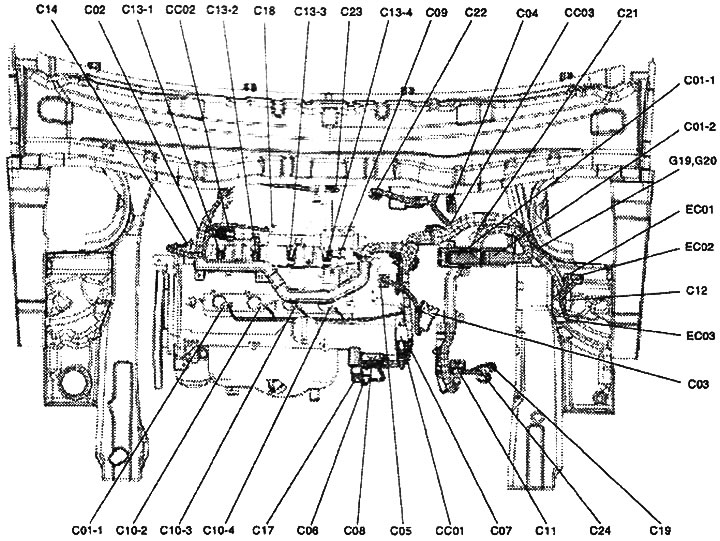

Контролни колани (CONTROL HARNESS)

Предназначение на съединителите на кабелния сноп:
Контролни колани (CONTROL HARNESS):
- C01 - Блок за управление на ръчна скоростна кутия (ECM (M/T))
- C01-1 - Блок за управление на автоматична скоростна кутия (ECM (ДА СЕ) (ALU)
- C01-2 - Блок за управление на автоматична скоростна кутия (RSM (А) (A/T))
- C02 - Компресор за климатик (Компресор за климатик)
- C03 - Сензор за входящ въздух (Mass Air Flow Sensor)
- C05 - Сензор за положение на разпределителния вал (Camshaft Position Sensor)
- C06 - Сензор за положение на коляновия вал (Crankshaft Position Sensor)
- C07 - Кондензатор (Condenser)
- C08 - Електромагнитен клапан за управление на регулатора на времето (CVVT Oil Control Valve)
- C09 - Задвижване за управление на оборотите на празен ход на двигателя (Idle Speed Control Actuator)
- C11 - Превключвател за положение на автоматична скоростна кутия (инхибиране на стартирането на двигателя) (Transaxle Range Switch)
- C12 - Превключващ конектор (Joint Connector)
- C13-1 - Инжектор #1 (Injector #1)
- C14 - Сензор за детонация (Knock Sensor)
- C15 - Превключвател на режима «Kick Down» (автоматична скоростна кутия) (Kick Down Switch (A/T))
- C17 - Сензор за кислород, горен (Oxygen Sensor (Up))
- C18 - Сензор за кислород, долен (Oxygen Sensor (Down))
- C19 - Сензор за температура на маслото (автоматична скоростна кутия) (Oil Temperature Sensor (A/T))
- C20 - Импулсен генератор «А» (автоматична скоростна кутия) (Импулсен генератор A')
- C21 - Генератор на импулси «IN» (автоматична скоростна кутия) (Импулсен генератор)
- C22 - Сензор за скорост на автомобила (автоматична скоростна кутия) (Vehicle Speed Sensor (A/T))
- C23 - Сензор за положение на дросела (Throttle Position Sensor)
- C24 - Блок на електромагнитен клапан (автоматична скоростна кутия) (ATM Solenoid Valve)
- CC01 - Кабелна връзка за бобини за запалване (Connection With IGNITION COIL EXTENSION Hamess)
- CC02 - Окабеляване за инжектори (Connection With INJECTOR Harness)
- CC03 - Свързване към окабеляване на ръчна скоростна кутия (Connection With MTM EXTENSION Harness)
- EC01-EC03 - Връзка с колани в двигателното отделение (Connection With FRONT Harness)
- G18 - G20 - Връзка с «тегло» (Ground)
Окабеляване на запалителната бобина (IGNITION COIL EXTENSTION HARNESS):
- C10-1 + C10-4 - Запалителни бобини #1 + #4 (Ignition Coil#1+#4)
- CC01 - Връзка с контролни снопове (Connection With CONTROL Harness)
Окабеляване на инжектора (INJECTOR HARNESS):
- C13-2-C13-4 Инжектори N°2 + No.4 (Injector #2 + #4)
- C26 - Електромагнитен клапан на абсорбера на бензинови пари (Purge Control Solenoid Valve)
- C27 - Сензор за температура на охлаждащата течност (Engine Coolant Temperature Sensor & sender)
- CC02 - Връзка към контролни снопове (Connection With CONTROL Harness)
Окабеляване на ръчна скоростна кутия (MTM EXTENSION HARNESS):
- C04 - Краен изключвател за светлини за заден ход (Back-up Lamp Switch)
- C22 - Сензор за скорост на автомобила (ръчна скоростна кутия) (Vehicle Speed Sensor (M/T))
- CC03 - Връзка към контролни снопове (Connection With CONTROL Harness)
