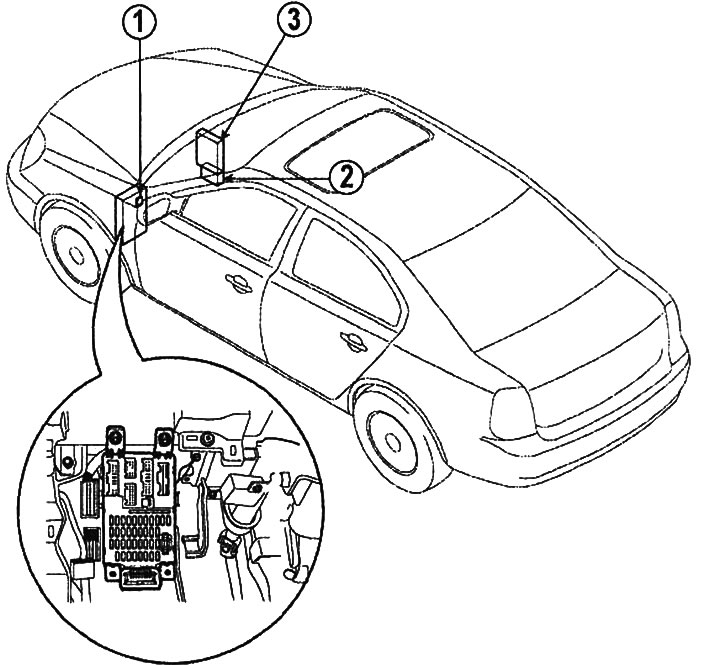

1. Блок за релета и предпазители и превключващ блок JB-I/P (разпределителна кутия в купето); 2. Интегриран релеен модул (ICM); 3. BCM (Body Control Module) блок.

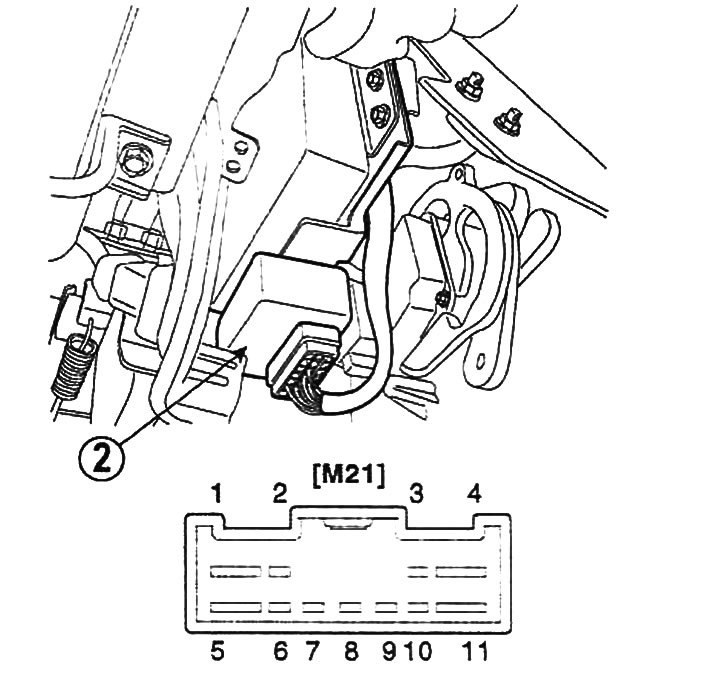

Интегрирана релейна кутия (ICM Reley Box)
Забележка: ICM - модул с интегрална схема

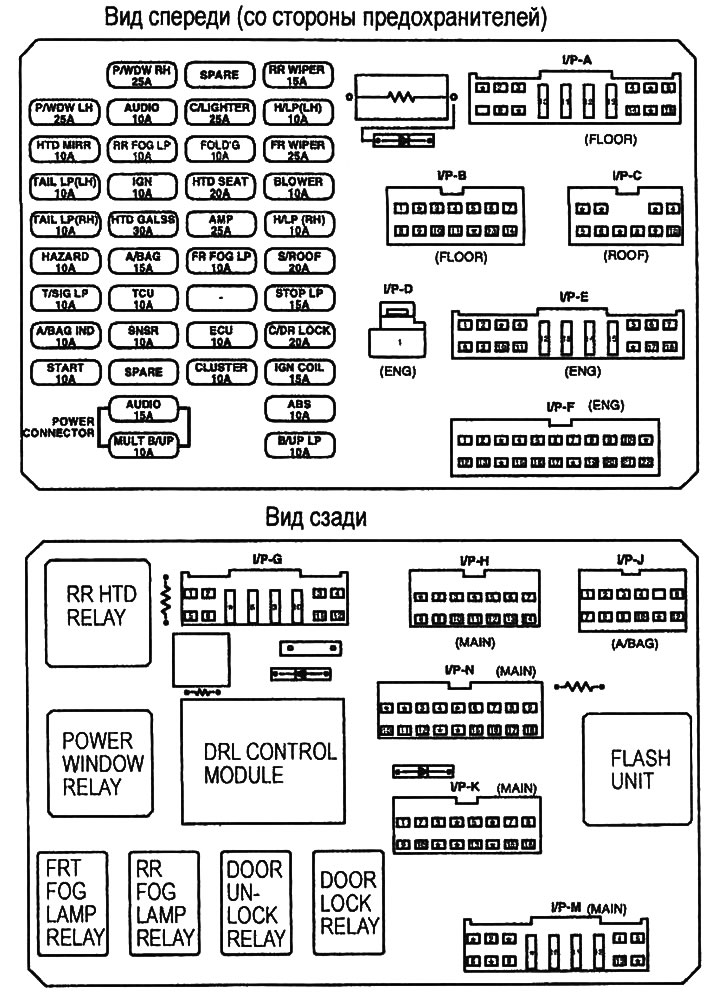

Поставяне на релета, предпазители и конектори в блока (капак на превключващ блок JB-I/P - отстранен)
Предназначение и реле:
- RR HTD Relay - Отопление на задното стъкло
- Реле за електрически стъкла
- Реле за фарове за мъгла FRTF - предни фарове за мъгла
- RR Реле за фарове за мъгла - задни фарове за мъгла
- Реле за заключване на врата - Заключване на брави на врати
- Реле за отключване на врати - Отключване на брави на врати
Подмодули:
- Контролен модул DRL - Блок за управление на системата
- Светкавица DRL - мигач и превключвател за аварийно спиране
Предназначение и номинални стойности на предпазителите в блока:
- P/WDW RH (25A) - Бутони за електрически прозорци за всички врати (предни & Rear Power Window Switch LH, RH)
- P/WDW LH (25A) - Преден превключвател за електрически прозорци (Front Power Window Switch LH)
- АУДИО (10A) - Блок бутони за управление на външно огледало, аудио система, цифров часовник (захранване на външното огледало & Mirror Folding Switch, Audio, Digital Clock)
- C/LIGHTER - Запалка, допълнителен контакт (запалка, електрически контакт)
- H/LP (LH) (10A) - Фар, ляв (Head Lamp LH)
- HTD MIRR (1OA) - Модул за управление на двигателя, електрически външни огледала, превключвател за размразяване на задното стъкло (ECM, електрозахранване на външното огледало &. Mirror Folding Motor LH, RH, Rear Defogger Switch)
- RR WIPER (15A) - Електрическа задна чистачка, многофункционални превключватели на кормилната колона (мотор за задна чистачка, многофункционален превключвател)
- FR WIPER (25A) - Електрическа предна чистачка, многофункционални превключватели на кормилната колона (мотор на предната чистачка, многофункционален превключвател)
- TAIL lP (LH) (10A) - Леви габаритни светлини (задни комбинирани светлини LH, светлини за регистрационния номер LH, предни фарове LH, странични габаритни светлини LH
- IGN (10A) - Таймер за нагревател (DefoggerTimer)
- HTD SEAT (20A) Превключватели за отопление на предните седалки (Превключвател за подгряване на седалките LH, RH)
- ВЕНТИЛАТОР (10A) - BCM системен блок, блок за управление на климатика, сензор за качество на външния въздух, електрически люк, реле и кутия с предпазители в двигателното отделение (BCM, модул за управление на климатика, AQS сензор, мотор на люка, E/R предпазител & Relay Box)
- ЗАДНА ЛЕПНА (ДЯСНА) (10A) - Дясни габаритни светлини (задна комбинирана лампа дясна, светлина за регистрационен номер дясна, предна светлина дясна, странична габаритна светлина дясна)
- HTD GLASS (30A) - Таймер за задно обезпотяване, BCM, Превключвател за задно обезпотяване (Defogger Timer, BCM, Rear Defogger Switch)
- AMP (25A) - Аудио усилвател (Аудио)
- H/LP (RH) (10A) - Фар, десен, арматурно табло, блок за управление на системата DRL (фарове RH, инструментално табло, контролен модул DRL)
- ОПАСНОСТ (10A) - Интегрирана релейна кутия, бутон за аварийно спиране, BCM системен блок, многофункционални превключватели на кормилната колона (ICM релейна кутия, превключвател за опасност, BCM, многофункционален превключвател)
- A/BAG (15A) - Блок за управление на предпазната система (SRS Control Module)
- FR FOG LP (10A) - Предни фарове за мъгла и бутон за превключване (предни фарове за мъгла LH, RH, превключвател за предни фарове за мъгла)
- S/ROOF (20A) - Електрически люк, допълнителен аудио усилвател на мощността (Sunroof Motor, AMP)
- T/SIG LP (10A) - Бутон за аварийно спиране (Превключвател за опасност)
- TCU (10A) - Сензор за скорост на превозното средство, превключвател на водача
- STOP LP (15A) - Многофункционален съединител за проверка, превключвател на стоп лампата, съединител за връзка за данни (Multipurpose Check Connector, Stop Lamp Switch, Data Link Connector)
- A/BAG IND (10A) - Индикатор в арматурното табло (Instrument Cluster)
- ECU (10A) - Модул за управление на двигателя (ECM), модул за управление на автоматична скоростна кутия (PCM)
- C/DR LOCK (20A) - Електрически задвижвания за заключване на всички врати, системен блок BCM (преден & Rear Door Loc Actuator LH, Tailgate Lock Actuator, BCM)
- СТАРТ (10) - Реле за разрешаване на стартера (SRS Control Module)
- КЛУСТЕР (10A) - системен блок BCM, арматурно табло, таймер за нагревател, генератор, системен блок за следене на налягането в гумите (ВСМ, таймер за обезпотяване на инструменталния клъстер, алтернатор, модул за следене на налягането в гумите)
- IGN COIL (15A) - Запалителни бобини, кондензатор (Запалителна бобина-1. -2. -3, -4, кондензатор)
- AUDIO (15A) - Аудио система (Аудио)
- MULT B/UP (10A) - Лампи за вътрешно осветление и осветление на багажното отделение, лампи за задно осветяване на дигитален часовник, контролен панел на климатика, арматурно табло, бутони за управление на външните огледала, зумер (Лампа за багаж, Лампа в централната стая, Лампа на сенника за шофиране, Лампа на горната конзола, Лампа в предната стая Цифров часовник, BCM, Контролен модул на климатик, Предупреждение за врата, Инструментална група, Пиезо зумер, Захранване на външното огледало & Mirror Folding Switch)
- ABS (10A) - Блок за управление на системата ABS
- B/UP LP (10A) - Превключвател на резервната лампа, превключвател на автоматичната скоростна кутия (Превключвател на резервната лампа на трансмисията)
- RR FOG LP (10A) - Включване на задната светлина за мъгла (DRL Control)
- SNSR (10A) - Предупредителна лампа, датчик за положение на седалката на пътника
