Dezasamblarea
Nota.
- Nu dezasamblați articulația CV de tip BJ.
- Pentru lubrifierea articulațiilor CV, utilizați numai lubrifiant special.
- La asamblarea articulației CV, este necesar să instalați cleme noi.

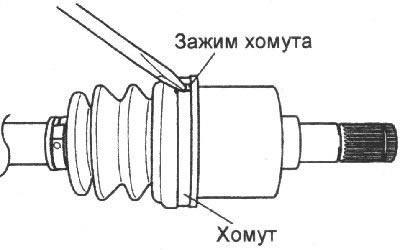

1. Îndepărtați clemele și scoateți capacul de protecție de pe carcasa articulației CV TJ a arborelui de antrenare.
Avertizare! Aveți grijă să nu deteriorați capacul de protecție.
2. Separați capacul de protecție TJ de corpul articulației TJ.

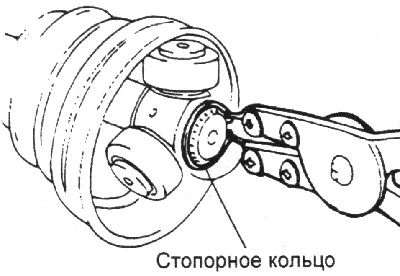

3. Folosind un clește special, îndepărtați inelul de reținere și folosiți un ciocan pentru a lovi suportul rolei de îmbinare a trepiedului de pe arborele de antrenare cu un ciocan printr-o tijă de alamă.
Atenţie! Când scoateți suportul rolei tripoid de pe arborele de antrenare, nu instalați tija de alamă pe role.
4. Curăţaţi suportul rolei de îmbinare a trepiedului.

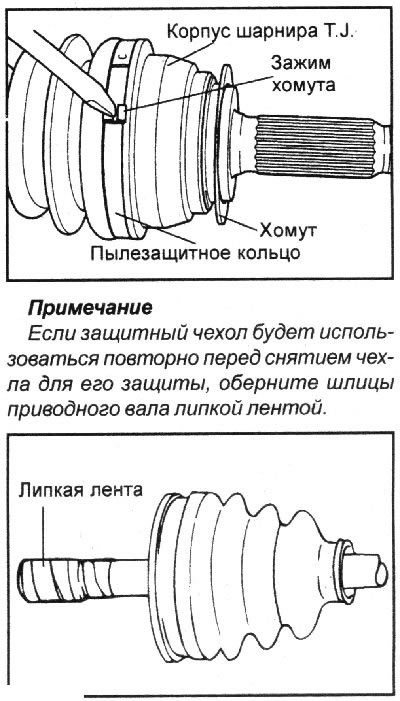

5. Scoateți clemele și scoateți capacele de protecție ale articulației homocinetice sferice și ale articulației CV Birfield.

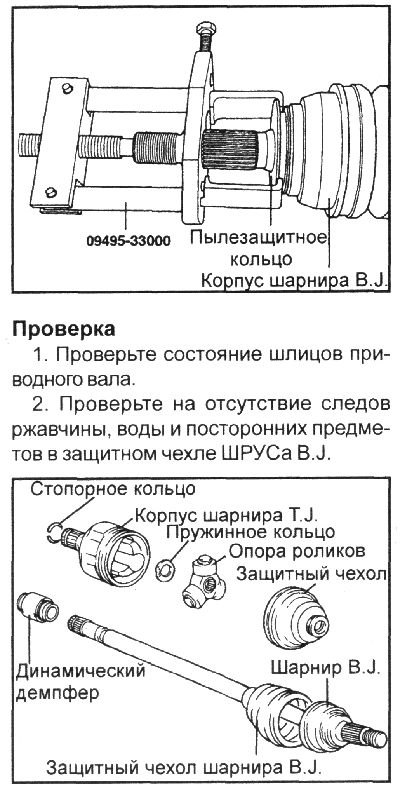

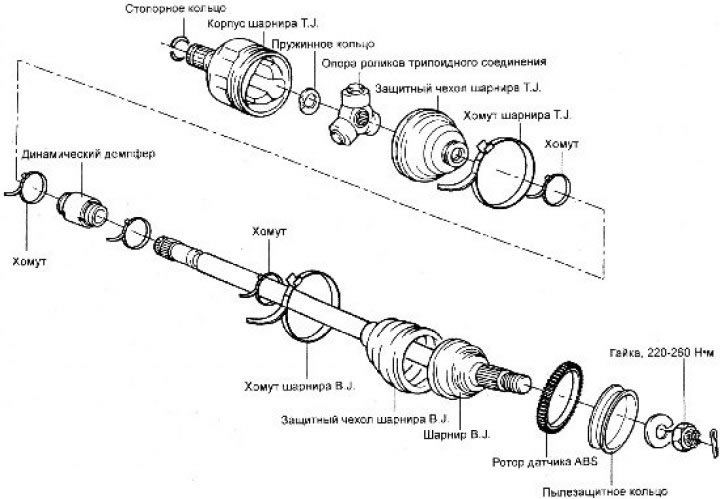

6. Folosind un extractor 09495–33000, îndepărtați inelul de praf din carcasa articulației CV Birfield.
3. Verificați suportul rolei de îmbinare a trepiedului pentru uzură sau coroziune.
4. Verificați canelura din interiorul articulației CV TJ pentru uzură sau coroziune.
5. Verificați amortizorul dinamic pentru deteriorări.
Asamblare
1. Înainte de a instala portbagajul, înfășurați canelurile arborelui de antrenare de pe partea articulației trepiedului cu bandă adezivă pentru a o proteja.
2. Pentru a instala un amortizor dinamic, poziționați articulația Birfield CV în linie dreaptă față de arbore și poziționați amortizorul la o anumită distanță.

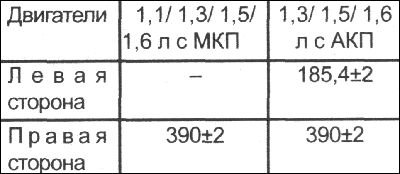

Dimensiune nominală, mm
