Tractiune fata: 1 – inel de reținere; 2 – carcasa balamalei interioare; 3 – inel de reținere; 4 – cușcă interioară de îmbinare cu role; 5 – capac de protecție al balamalei interioare; 6 – clemă exterioară pentru fixarea capacului de protecție al balamalei interioare; 7 – clemă interioară pentru fixarea capacului de protecție al balamalei interioare; 8 – clemă pentru fixarea greutății antivibrații; 9 – greutate anti-vibrații; 10 – clemă interioară pentru fixarea capacului de protecție al balamalei exterioare; 11 – clemă exterioară pentru fixarea capacului de protecție al balamalei exterioare; 12 – capac de protecție al balamalei exterioare; 13 – balama exterioară; 14 – roată dințată a senzorului de roată al sistemului antiblocare (ABS); 15 – inel care reflectă murdăria; 16 – şaibă elastică; 17 – piulița de fixare a antrenamentului în butucul roții din față; 18 – știft.
Dezasamblarea
Scoateți clemele care fixează capacul interior al îmbinării și glisați capacul de pe corpul balamalei, având grijă să nu deteriorați capacul.
Separați capacul de balamaua interioară.

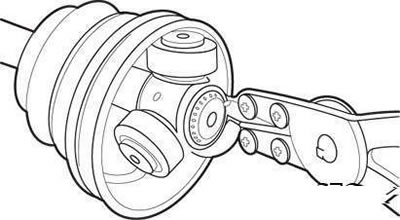

Scoaterea inelului de reținere

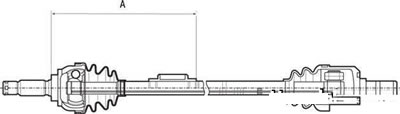

Locația de instalare a greutății anti-vibrații
Scoateți inelul de reținere și scoateți cușca cu role de pe corpul balamalei.
Curățați partea de lucru.
Dimensiunea A (pentru arbori din stânga și din dreapta), mm
| Arbore | Mașini cu o cilindree a motorului de 1,1; 1,3; 1,5; 1,6 l | |
| transmisie manuală | transmisie automată | |
| Stânga | - | 185,4 +/- 2 |
| Corect | 390+/- 2 | 390 +/- 2 |
Avertizare! Fixați bine clemele astfel încât clemele să nu se slăbească în timpul funcționării vehiculului.

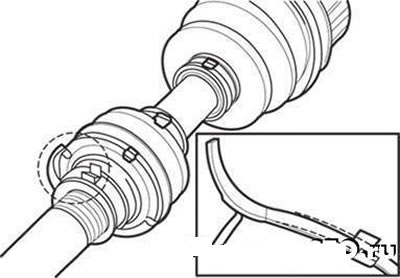

Cleme de montare a greutății anti-vibrații
Folosind o șurubelniță, desfaceți clema și îndepărtați capacele articulațiilor interioare și exterioare de pe arbore.
Folosind unealta 09495-33000 sau un alt instrument adecvat, scoateți inelul de noroi din carcasa exterioară a îmbinării.
Asamblare

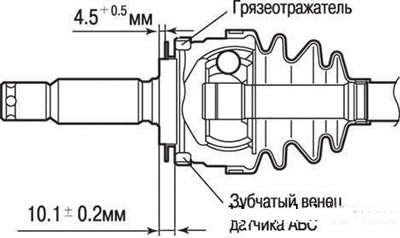

Dimensiuni de instalare la instalarea inelului de noroi și a inelului dințat al senzorului roții ABS
