Ogólne informacje o systemie ładowania (Hyundai Santa Fe CM)

Układ ładowania składa się z akumulatora, generatora z wbudowanym regulatorem napięcia, lampki sygnalizacyjnej niskiego poziomu naładowania akumulatora oraz okablowania. Generator zawiera zespół prostowniczy składający się z sześciu diod (trzech dodatnich i trzech ujemnych), przez które przechodzi napięcie przemienne na napięcie stałe. Napięcie prądu stałego jest podawane na zacisk "B" generatora

Dodatkowo napięcie ładowania dostarczane przez generator jest regulowane przez układ w celu utrzymania stałego poziomu naładowania akumulatora.

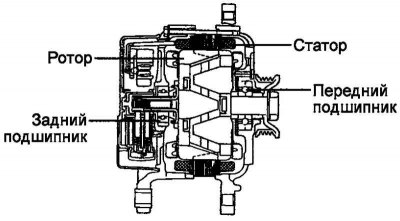

Głównymi elementami generatora są wirnik, stojan, zespół prostowniczy, szczotki, łożyska i koło pasowe napędu pasowego z wału korbowego (ryc. 7.18). Uchwyt szczotki posiada wbudowany elektroniczny regulator napięcia.
