Eltávolítás
1. Távolítsa el a sebességváltót a járműből.
2. Speciális szerszám segítségével (09411-11000), rögzítse a házat úgy, hogy egy szerszámot helyez a középső bordás furatba (a tengelykapcsoló tárcsa kiesésének megakadályozására).
3. Lazítsa meg a csavarokat (átlósan), amelyek a tengelykapcsoló házát a lendkerékhez rögzítik. A karima meghajlásának megakadályozása érdekében a csavarokat egymás után 1-2 fordulattal ki kell csavarni.
Vizsgálat

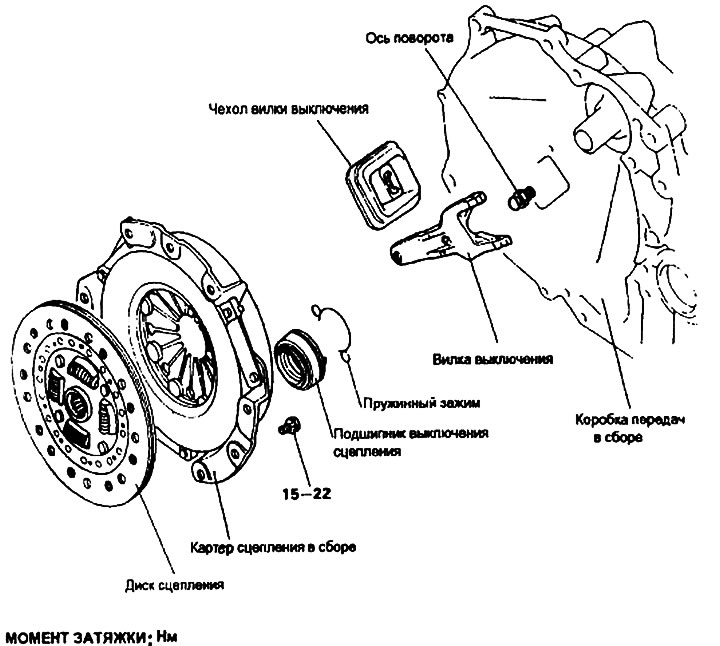

Kuplungtárcsa és ház
1. Ellenőrizze a tárcsabetétet, hogy nincsenek-e laza szegecsek, egyenetlen érintkezés, kopás és olaj, és cserélje ki a tengelykapcsoló tárcsát, ha hibás.
2. Mérje meg a szegecsfej mélyedést, és cserélje ki a tengelykapcsoló tárcsát, ha a mélyedés mérete nem megfelelő.
- Határérték: legalább 0,3 mm
3. Ellenőrizze a rugóút, és cserélje ki, ha hibákat talál – a tengelykapcsoló tárcsával egy időben.
4. Igazítsa a tengelykapcsoló tárcsát a hajtótengelyhez, és ellenőrizze a tárcsa mozgását és a szabad játékot a forgásirányban.
(Ez a cikk a következő információkon alapul: weboldal: «HYUNDAIBOOK.ru»)
Tengelykapcsoló kioldó csapágy és villa
1. A kioldó csapágy fel van töltve zsírral.
2. Ellenőrizze a csapágy hibáit és kopását a membránrugóval való érintkezési ponton.
3. Ha fokozott kopást észlel a csapágy és a kioldóvilla érintkezési pontján, cserélje ki a csapágyat és a villát.
Telepítés
1. Vigyen fel kenőanyagot a kormánytengellyel és a kioldócsapággyal való érintkezési területre, valamint a tengelykapcsoló-nyomó végére és a kioldóvillában lévő tolónyílásra.
- Felhasznált kenőanyag: MOLIVITE TA N₂
2. Töltsön zsírt a kioldócsapágy és a horony belső felületébe, és kenje meg a tengelykapcsoló tárcsa hornyos részét.

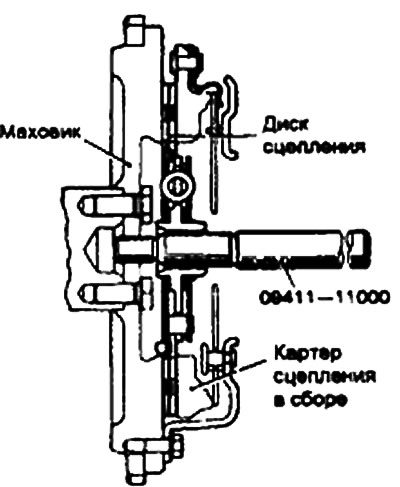

3. Szerelje fel a tengelykapcsoló tárcsát a lendkerék és a tengelykapcsolóház szerelvényre. Előzetesen húzza meg a csavarokat (átlós sorrendben), majd a végső nyomatékig.
