Главина на предното колело — премахване и монтиране (Hyundai Elantra J1)

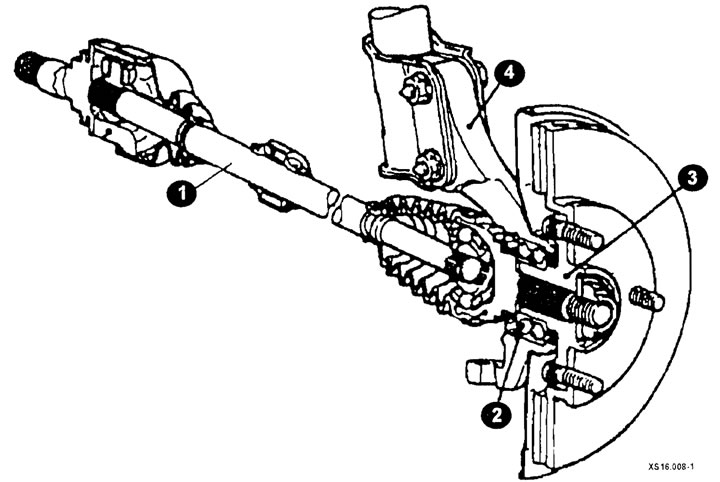

Главина на предното колело (модели, произведени преди 2002 г)
1 - задвижващ вал;
2 - лагер;
3 - хъб;
4 - кормилен шенкел.

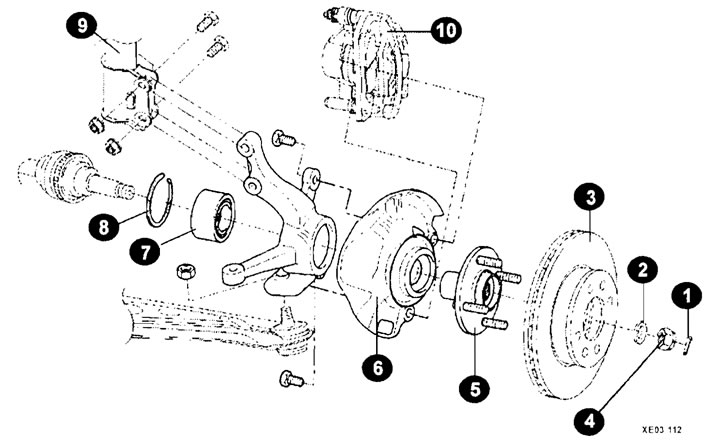

Главина на предното колело (модели от 2002 г)
1 - шплинт;
2 - шайба;
3 - спирачен диск;
4 - гайка;
5 - хъб;
7 - лагер;
8 - спирачен щит;
9 - амортисьорна стойка;
10 - опора.

Премахване

Разхлабете болтовете за закрепване на предното колело.

С издърпана ръчна спирачка повдигнете предната част на автомобила и го закрепете на стойки. Свалете съответното предно колело.

Извадете сензора за скорост на предното колело (кола с ABS).

Разхлабете болтовете и свалете предния спирачен апарат от шенкела. Без да разкачате спирачния маркуч от спирачния апарат, завържете апарата към тялото с тел.

Свалете спирачния диск.

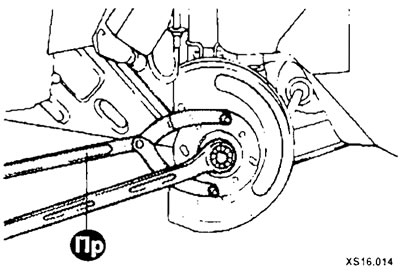

С помощта на инструмента разхлабете монтажната гайка на задвижващия вал на колелото.

Разхлабете гайката, закрепваща болта на сферичния шарнир на долния носач към предната амортисьорна стойка.

С помощта на скоба извадете щифта на сферичната връзка от предната амортисьорна стойка.

Отстранете шплинта и гайките за монтаж на кормилния накрайник.

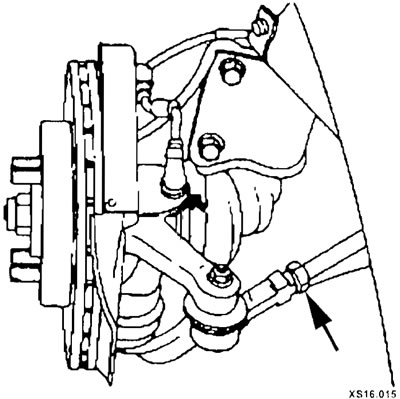

Разхлабете гайката на накрайника на кормилната щанга.

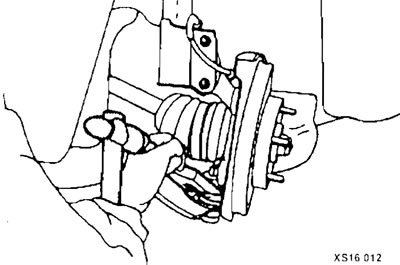

Отстранете външния край на задвижващия вал от главината на предното колело. С помощта на тел завържете края на задвижващия вал към тялото.

Разхлабете гайките и отстранете болтовете, закрепващи шенкела към амортисьора, и свалете шенкела заедно с главината.

Проверете главината за износване и повреди.

Ако има луфт между шенкела и външния лагерен пръстен или между главината и вътрешния лагерен пръстен, сменете лагера или повредените части.

Инсталация

Монтажът се извършва в обратен ред, като се има предвид следното:

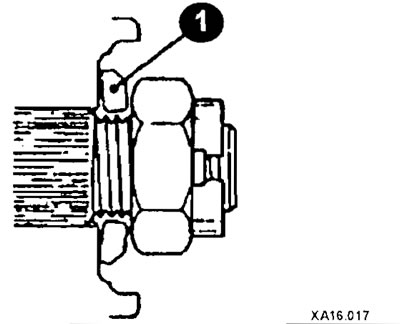

Поставете правилно шайбата (1) под гайката на задвижващия вал. С помощта на динамометричен ключ затегнете гайката до необходимия въртящ момент, като същевременно използвате специален инструмент, за да предотвратите завъртането на главината.
